Lautstärkemessung
Gemessen wird mit einem Schallpegelmessgertät "PCE 318". Dieses sitzt festgeschraubt auf einem Stativ und erfasst die Lautstärke 50cm entfernt von der Gehäusefront. Der von uns genutzte Messraum liegt unter 30 Dezibel Grundlautstärke und ist subjektiv beurteilt, mit absoluter Stille zu bezeichnen. Um eine Ausgangsbasis zu haben, wurden zu Beginn die Werte des offenen Aufbaus gemessen, also auf einem Benchtable. Diese folgen später mit in den ersten Berichten und bleiben dauerhaft in der Übersicht bestehen.
Temperaturmessung / Messmethodik
Die elementarste Procedure stellt natürlich die Messung der Temperaturen dar. Weiterhin kommen die Tools AIDA64 (5.50), Furemark (1.17.0) und Prime95 (v28.5) zum Einsatz. Prime95 läuft im "Maximum-Heat-Test", jedoch aber nur mit vier Threads, da sonst die Haswell-CPU einen thermischen Reißaus erleben würde. Des Weiteren ist der Turbo-Modus im UEFI-BIOS deaktiviert worden. Furmark 1.17.0 wird im Custom-Modus (1280x720 - non Fullscreen) betrieben. Die beiden zuletzt genannten synthetischen Last-Tools laufen parallel 30 Minuten lang.
Nach Abschluss der Messverfahren werden die Werte mittels AIDA 64 notiert. Aus den in den Testläufen ermittelten Daten wird dann die Temperatur der CPU, in Abhängigkeit zur Umgebungstemperatur, die zuvor mit Hilfe eines separaten Thermometers gemessen wurde, ermittelt und dokumentiert. Um realistische Werte "wie man es gewohnt ist" zu bekommen, haben wir in unseren Tabellen jeweils 22 Grad Celsius Umgebungstemperatur hinzugerechnet. Als Maßeinheit wird dann logischer Weise auf Grad Celsius gesetzt. Natürlich ist das angewandte Verfahren nicht vor Messtoleranzen gefeit, was also Schwankungen im Bereich von 0,5 Grad Celsius bei den gemessenen Temperaturen möglich macht.
Verschiedene Lüfterspannungen: 5V / 12V

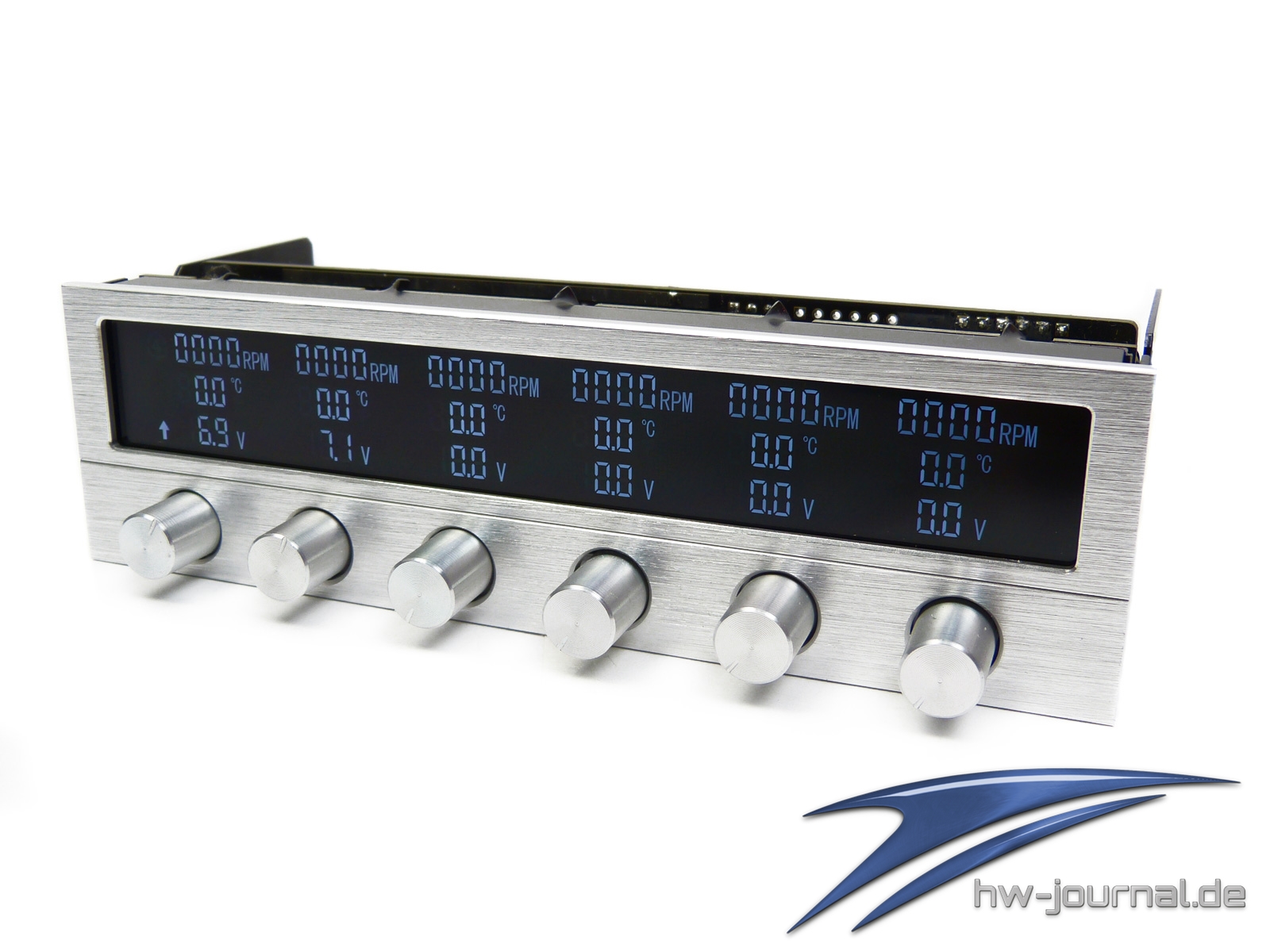

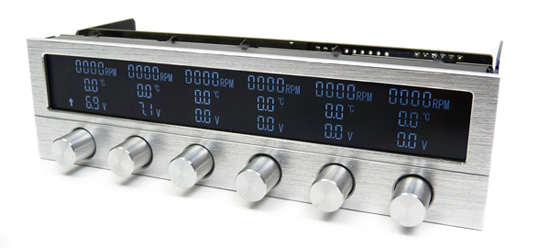

Um der Leistungsfähigkeit der verbauten Gehäuselüfter mehr Aussagekraft zu verleihen, werden diese mit Hilfe einer Lamptron FC5 v3 Lüftersteuerung mit jeweils 7V und 12V heruntergeregelt und betrieben. Gleiches gilt auch für den verbauten be quiet! Dark Rock Pro 3, der ebenfalls dieser Regulierung unterliegt.
Dementsprechend lassen sich jeweils zwei Messwerte für die verbauten Komponenten festhalten. Haben die Testprobanden ab Werk eine Lüftersteuerung verbaut, so werden jeweils die Werte der Einstellung "low" und "high" erfasst. Diese kommen den Einstellungen von 7V und 12V recht nahe.
Kurzes Schlusswort
Wir hoffen Klarheit über die angewandten Methodiken geschaffen zu haben, so das für jeden verständlich ist, was gemacht wurde, welche Werte festgehalten wurden und was auch zugleich die Bewerungsgrundlage für das Fazit eines Gehäusetests ist. Wie bereits im Laufe des Textes geschrieben, fließt die Kühlleistung eines Gehäuse mit in die Beurteilung mit rein, wird unter Umständen aber differenziert betrachtet. Beispiel: es ist eine Unterbestückung an Lüftern vorhanden. Des Weiteren sei noch gesagt, dass die o.g. Abläufe permanent erweitert und angepasst werden. Etwaige Änderungen werden selbstverständlich hier festgehalten und offenbart.
