Lange hat es bei Noctua gedauert Lüfter oberhalb der 140mm Größe auf den Markt zu bringen. Mit den NF-A20 in 200mm überspringt Noctua die häufig gewünschte 180mm Größe und geht einfach noch einen Schritt weiter. Wir haben die besagten Noctua NF-A20 im 200mm Format auf Herz und Nieren getestet, wozu auch der standesgemäße Einsatz auf einem Mora Radiator gehörte.

Der Markt für solch große Lüfter ist gering und nur ein kleiner Benutzerkreis wird diese überhaupt in Betracht ziehen, aber Noctua kann sich schon frühzeitig in dieser Nische platzieren in welchem auch viele andere Hersteller noch nicht präsent sind. Besonders Nutzer mit entsprechenden Gehäusen oder Wasserkühlungen, welche bisher nur die Auswahl zwischen unterdurchschnittlichen Lüftern dieser Größe hatten versprechen sich viel von diesem Release. Unser Testszeanrio sah den Einsatz an einem Watercool Mo-Ra 3 Wärmetauscher vor. Also eine idealer Kombination aus beiden. Die hier vorgestellten Lüfter kostetn pro Stück circa 30 EUR.

Die Noctua NF Serie

Noctua ist bereits in den gängigen Lüftergrößen breit aufgestellt und bietet Lüfter zwischen 40mm und 140mm an. Nun wurde der neue NF-A20 PWM mit 200 mm Rahmenbreite auf den Markt gebracht und rundet das Angot nach oben hin weiter ab. Noctua unterscheidet seine Lüfter als anhand des Farbschemas, bei welchem die Standardlüfter in braun gehalten sind. Daneben gibt es noch die Redux-Modelle in grau, welche auf Grund einer reduzierten Ausstattung günstiger sind. Für professionelle Anwendungen sind die schwarzen industrial PPC-Lüftger gedacht die Noctua besonders robust und für hohe Drehzahlen entwickelt hat. Die breiteste Palette an Modellen ist aber in dem Standard Lineup zu finden, zu welchem auch der NF-A20 PWM zählt.

Technische Spezifikationen

Das 200mm Modell kann in zwei verschiedenen Ausführungen erworben werden. Das FLX-Modell ist für den Betrieb per Spannungsregelung gedacht und besitzt auch nur den typischen 3-Pin Stecker. Das PWM-Modell mit 4-Pin Stecker ist für den Betrieb mit einem PWM-Signal ausgelegt, welches im PC meist am CPU-Lüfterstecker zu finden ist.

Das PWM-Modell lässt sich in einem Drehzahlbereich von ca. 350 bis 800 U/min regeln und bleibt dabei mit maximal 18,1 dB(A) sehr leise. Die Dicke des Rahmens hat Noctua auf 30 mm angehoben. Dies sollte der Käufer dringend beachten, denn viele Gehäuse und Kühler sind auf 25mm dicke Lüfter ausgelegt.

Die Nabe des Lüfters ist im Durchmesser beachtliche 63,9mm groß und erzeugt somit einen großen Totpunkt in diesem Bereich. Dieser ist bei dieser Lüftergröße und besonders den niedrigen Drehzahlen des Lüfters zu vernachlässigen. Für eine möglichst große Kompatibilität hat Noctua drei verschiedenen Lochabstände in dem Lüfter integriert, da es bei so großen Lüftern noch keinen industrieweiten Standard gibt. Die Lochabstände unterteilen sich in 154 x 154 mm und 110 x 180 mm was mit den meisten anderen 200 mm Lüftern gängig ist und zuletzt 170 x 170 mm welches bei vielen 230 und 250mm Lüfter genutzt wird.

Lieferumfang

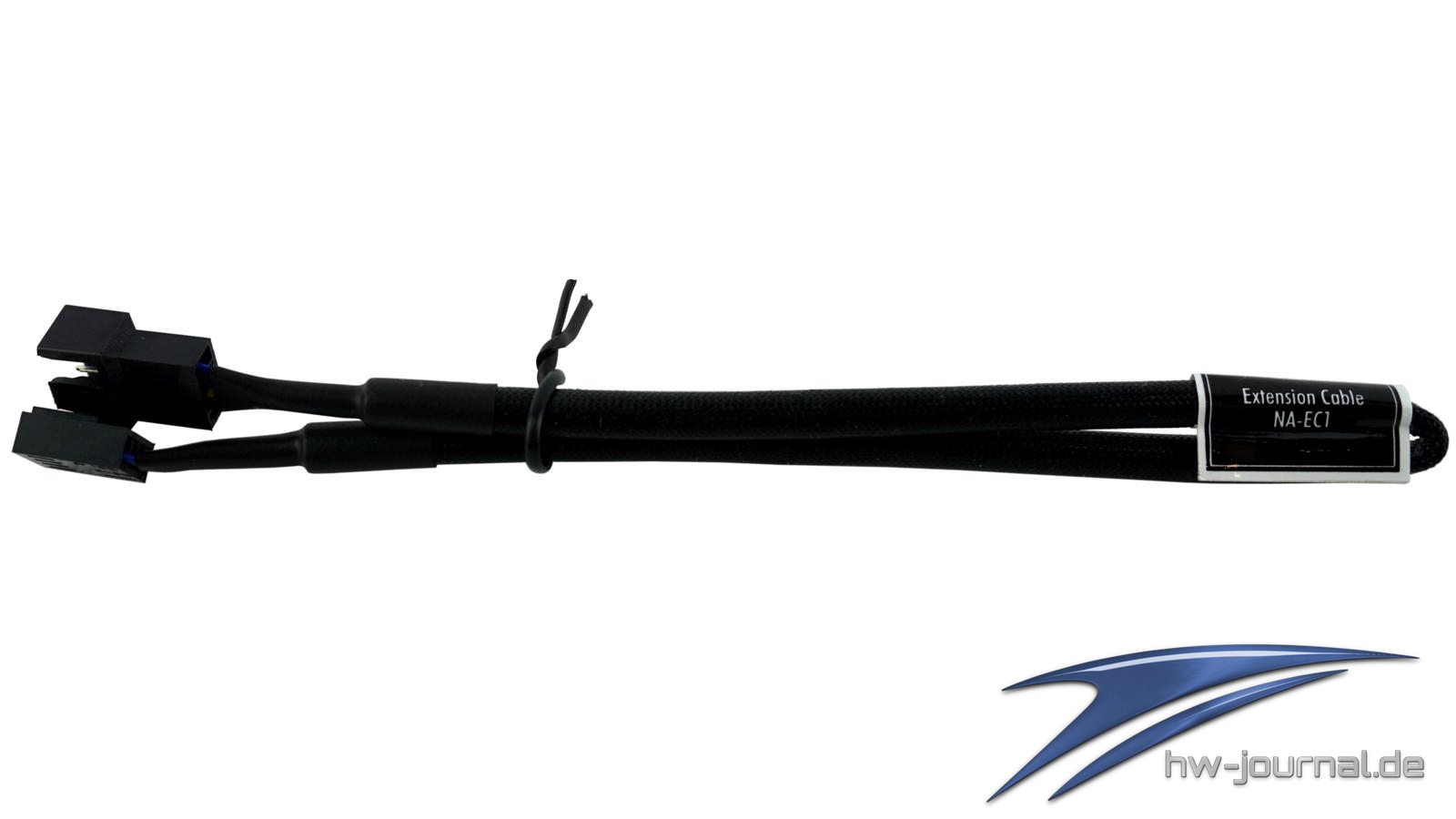

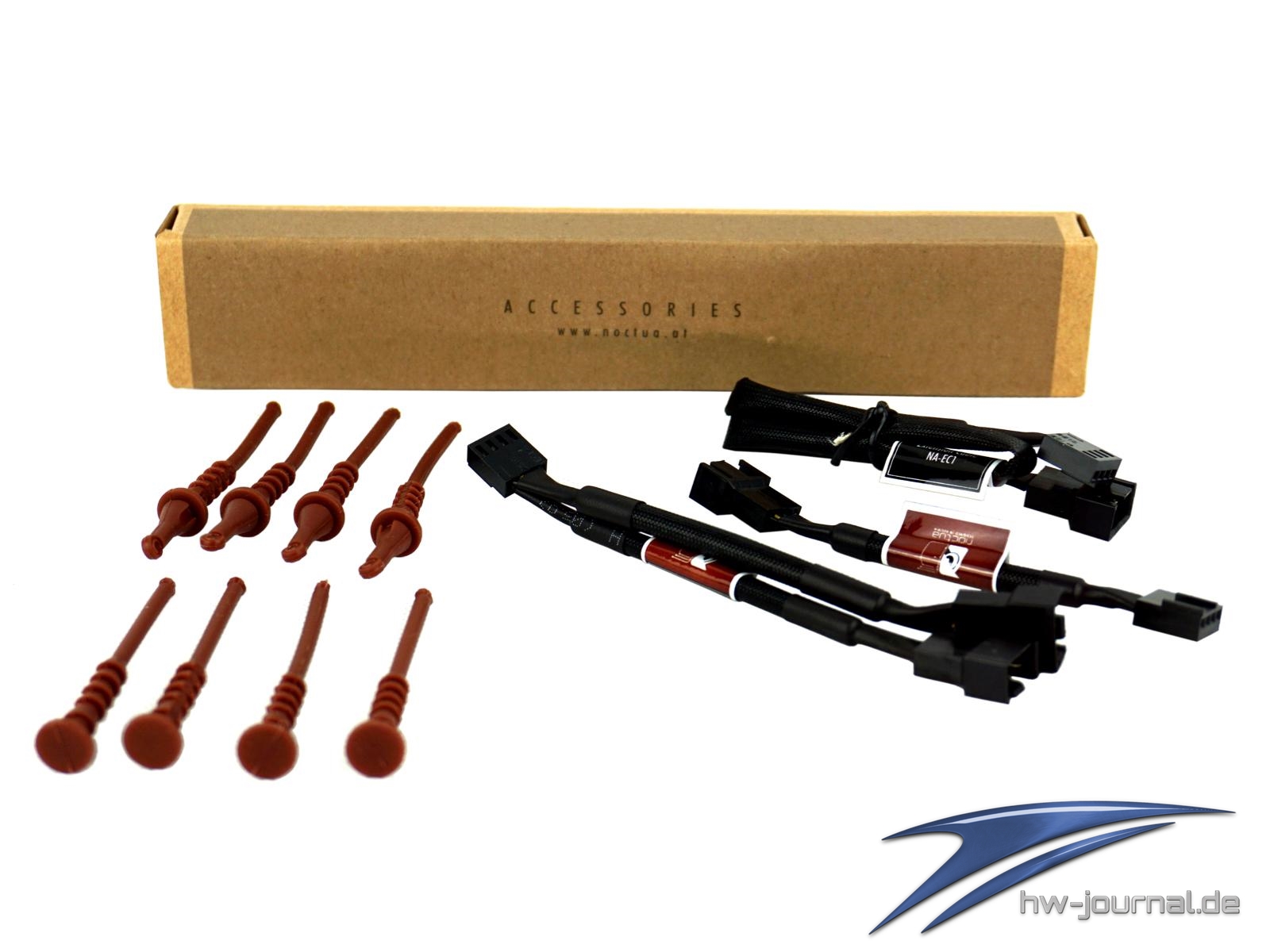

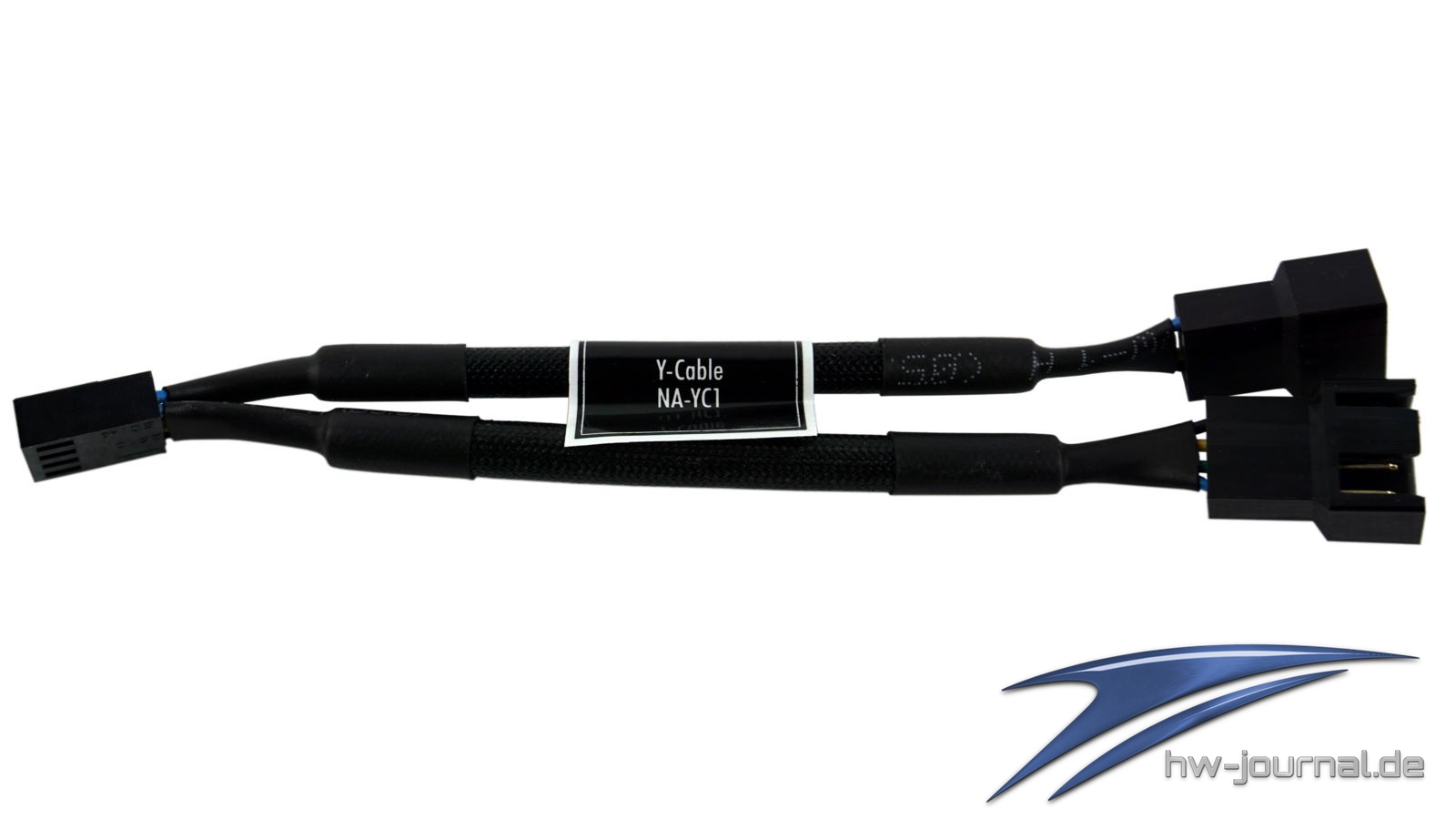

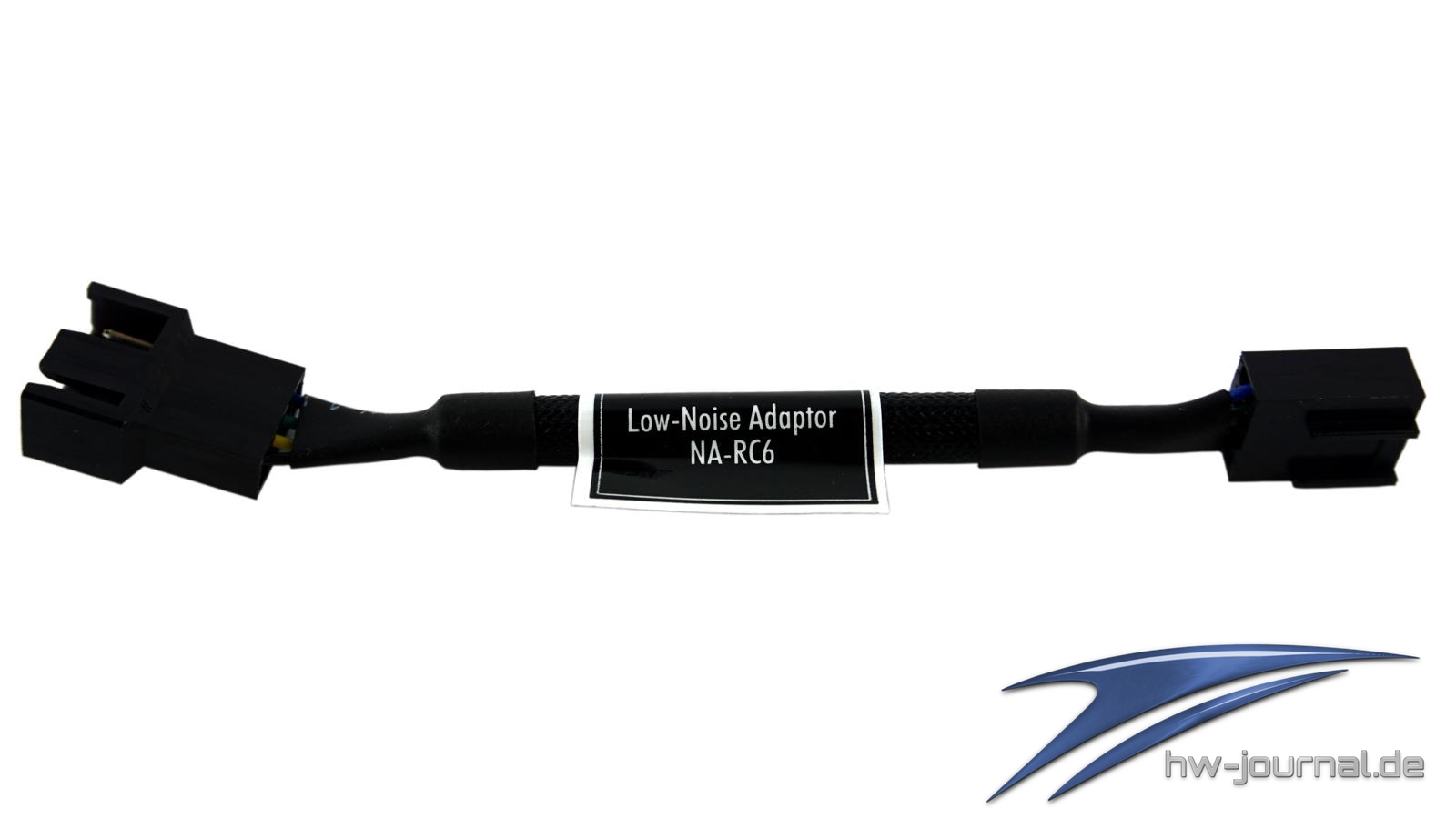

In der beachtlich großen Verpackung ist neben dem Lüfter der von Noctua zu erwartende Lieferumfang. Zum einen gibt es einen L.N.A. Adapter welcher die maximal mögliche Drehzahl reduziert und sich somit ideal für Silent Systeme eignet. Auch ein 4-Pin Y-Kabel zum anschließen von zwei Lüftern an einem Stecker und ein 30 cm Verlängerungskabel sind enthalten. Weiter gibt es je ein Set von vier NA-AV3 und NA-AV4 Anti-Vibrations Befestigungen, um die Übertragung von Vibrationen der Lüfter auf das Gehäuse zu verringern. Zuletzt befinden sich noch gängige Lüfterschrauben im Lieferumfang.

Design und Ausstattung

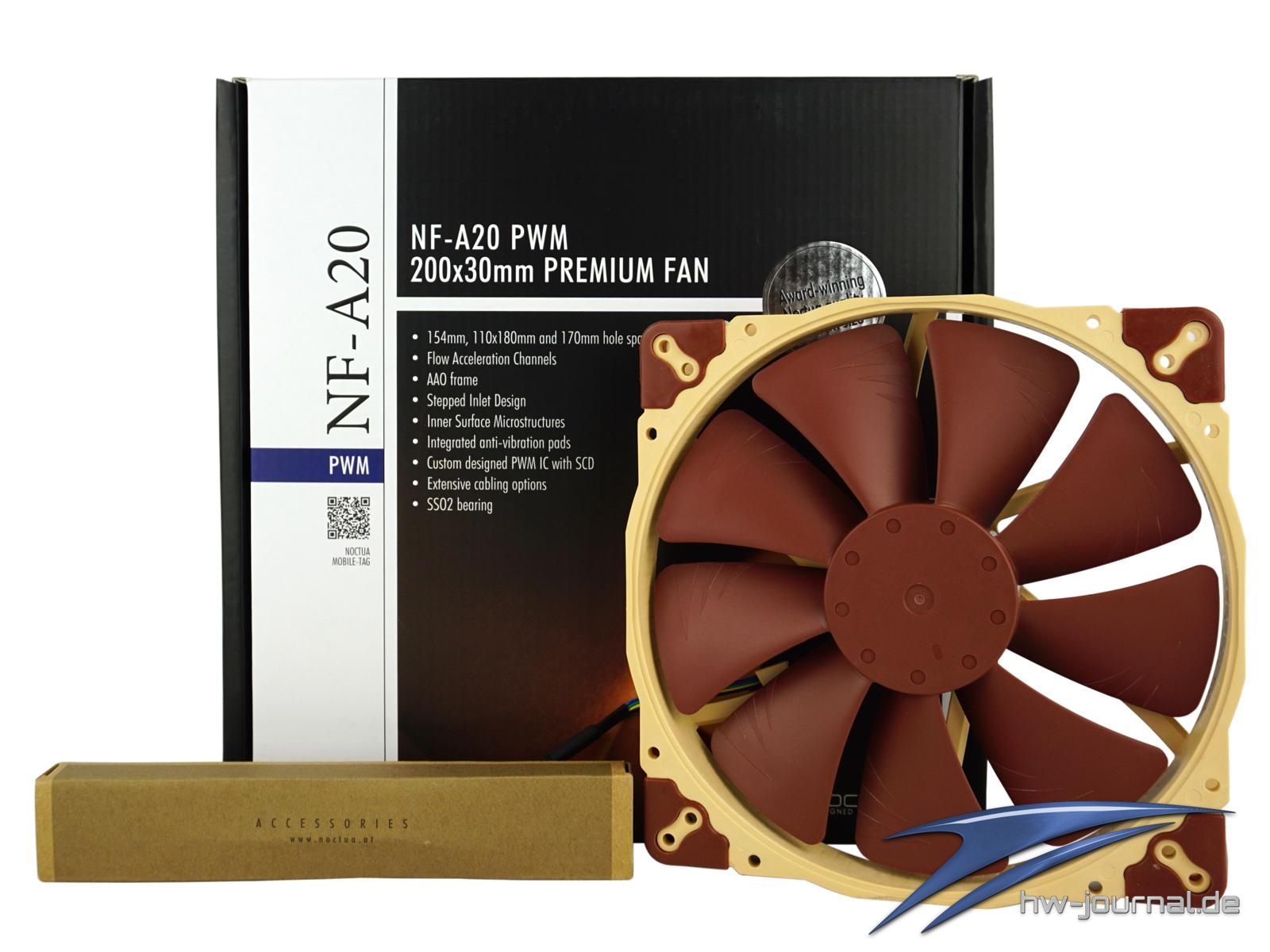

Das Design ist wieder Noctua typisch in den bekannten Brauntönen gehalten. Im aktuellen Lineup sind andere Farben nur dem Redux und industrialPPC vorbehalten, aber Noctua hat auf der diesjährigen Computex schon eine Überarbeitung mancher Lüfter angekündigt, welche dann in schwarz zu erhalten seien sollen.

Alle Ecken sind mit Vibrationspuffern versehen und reduzieren die hier übertragenen Vibrationen auf das Gehäuse, lassen aber die Lüfter nicht mehr bündig aufliegen. Da diese ohne großen Aufwand entfernbar sind kann sicher der Benutzer aussuchen, ob er diese nutzen möchte. Mit Hilfe der beigelegten Anti-Vibrations Befestigungen für die Montage am Gehäuse ist somit jeder Übertragungsweg von Vibrationen durch Gummielemente gedämpft. Dies hilft dem Lüfter in einem leisen System nicht weiter aufzufallen.

Der Rahmen ist nicht durchgängig 200mm und kommt nur an den mittleren Stellen auf dieses Maß. Alle zusätzlichen Kabel und auch das Lüfterkabel am NF-A20 sind mit einem schwarzen Sleeve versehen und verstecken so die verwendeten bunten Litzen.

Lautstärke

Bei der Lautstärke lässt Noctua seine Muskeln spielen und liefert nebengeräuschfreie Motoren ab. Damit bleibt dem Lüfter als einzige Geräuschquelle das Luftrauschen, welches aber durch die geringe Maximaldrehzahl selbst bei voller Geschwindigkeit gering bleibt. Bis ca. 550 U/min sind die Lüfter selbst aus nächster Umgebung nur sehr schwach wahrzunehmen und mit nahezu unhörbar zu beschreiben. Erst ab höheren Drehzahlen nimmt das Strömungsgeräusch der Lüfter weiter zu, ist aber auch bei 800 U/min noch als sehr leise zu bezeichnen. Vibrationen hat der Lüfter nur in einem geringen Maße erzeugt, welche aber durch die Gummielemente sehr gut reduziert werden.

Vergleich mit einem Noiseblocker NB-eLoop B14-PS Black Edition

Da zum Vergleich keine ähnlich großen Lüfter zur Verfügung standen, musste der Vergleich mit 140mm großen Noiseblocker eLoops vorgenommen werden. Im direkten Vergleich zu einem NB eLoops in 140 mm sind die NF-A20 bei gleicher Drehzahl etwas mehr wahrzunehmen. Dies ist aber bei solch einem großen Lüfter aber auch nicht verwunderlich, da dieser dann auch deutlich mehr Luft befördert.

Betrieb und Einbau

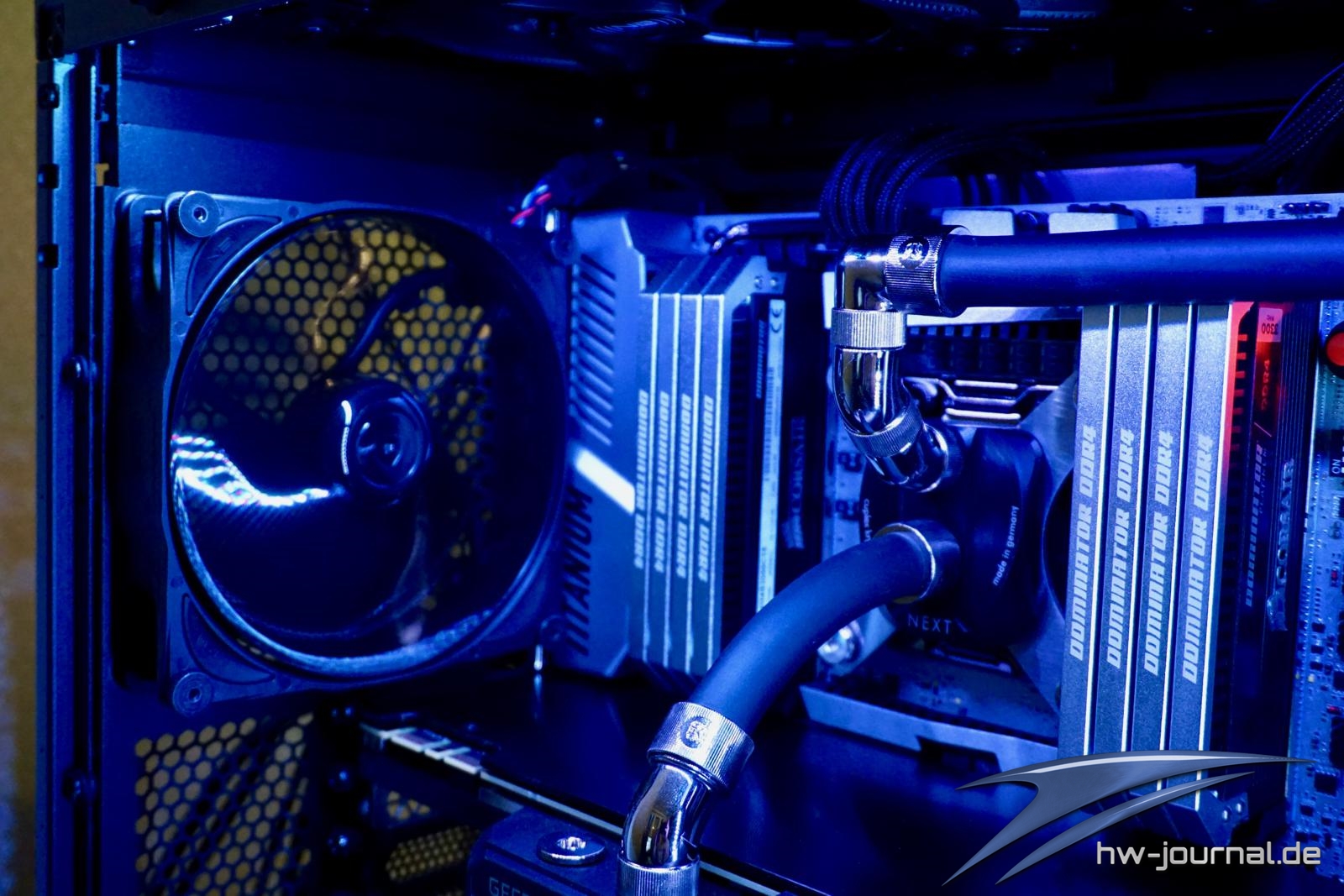

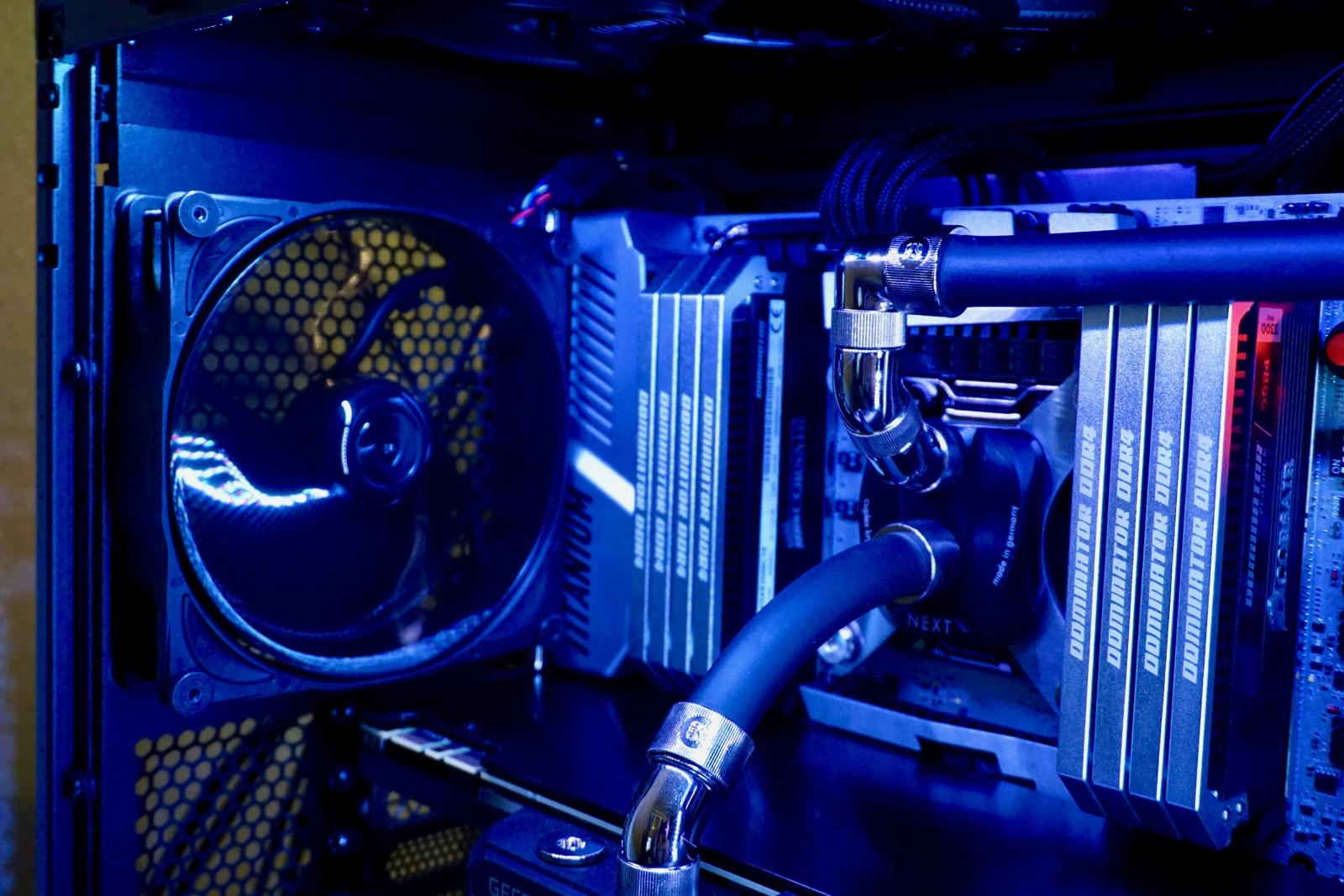

So große Lüfter finden nicht überall Platz und lassen nur eine handvoll von Szenarien zu in welchen sie genutzt werden können. Anhand eines großen Radiators für eine PC-Wasserkühlung lässt sich sehr gut aufzeigen, wie der Betrieb der NF-A20 möglich ist. Verwendet wurde dafür ein Mo-Ra 3 420 von Watercool.

Vier NF-A20 können hier neun 140 mm Lüfter ersetzen, was zum einen Kosten aber auch Geräuschquellen spart denn jeder zusätzliche Lüfter hebt die Grundlautstärke an. Watercool ermöglicht dank einer Lüfterblende die Montage solch großer Lüfter. Auf Grund der Vielzahl an Befestigungsmöglichkeiten an Lüfter und Blende ist der Zusammenbau kein Problem. Beim Einsatz der NF-A20 sollte beachtet werden, dass diese sich mit 30 mm Dicke außerhalb der Norm von 25 mm befinden und somit zum Beispiel Zubehörteile des Mo-Ra3, wie das normale Lüftergitter nicht mehr passen. Deshalb muss, wie auch auf den Bildern dargestellt, die „high version“ verwendet werden.

Auf der nächten Seite kommen wir zu den Messwerten und der Kühlleistung. Wir waren gespannt.

Messwerte und Kühlleistung

Für den Test der Kühlleistung wurden insgesamt acht NF-A20 PWM auf einem Mo-Ra3 420 verbaut. Somit war es möglich einen Vergleich zwischen reinem Push-Betrieb und einem Push/Pull Setup zu testen.

Da der Mo-Ra3 eine enorme Kühlleistung bereitstellt wurde dies mit einem entsprechend starken System getestet:

▪ CPU: i7 6950x @ 4,3GHz mit 1,29 V
▪ CPU-Kühler: Aquacomputer cuplex kryos NEXT Nickel
▪ GPU: GTX 1080 Ti FE @ 2025MHz
▪ GPU-Kühler: EK Water Blocks EK-FC1080 GTX Ti – Acetal+Nickel

Für eine konsistente Last wurde die CPU mit IntelXTU und die GPU zur gleichen Zeit mit dem Spiel „The Witcher 3“ mit WQHD-Auflösung ausgelastet. In Summe wurde dabei eine Leistungsaufnahme von ca. 600W generiert. Gemessen wurde die Kühlleistung dabei aus der Differenz zwischen Umgebungsluft und der Wassertemperatur nach beiden Verbrauchern.

Das PWM-Signal setzen die Lüfter erst ab 40% um und alle Werte zwischen 0-40% resultieren in einer gemessenen Minimaldrehzahl von 337 U/min. Ab 50% steigt die Drehzahl nahezu linear bis zur Maximaldrehzahl von 795 U/min an.

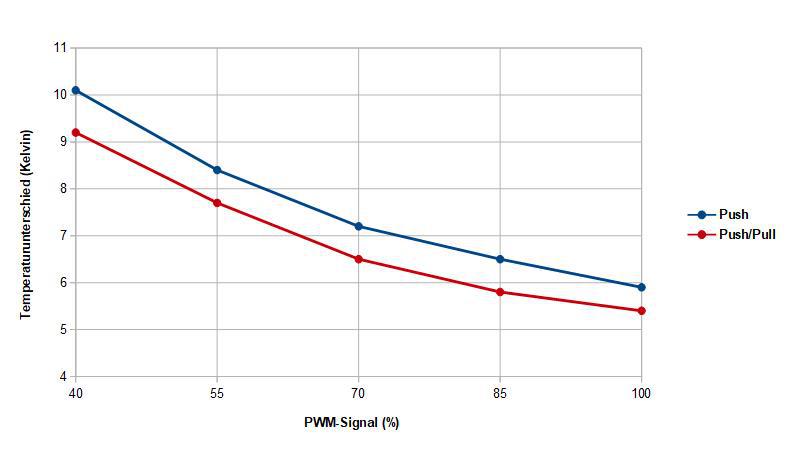

Bei der Kühlleistung wurde ab 40% PWM in 15 % Schritten die Kühlleistung erfasst. So liegt die Differenz zwischen Luft und Wasser bei der Minimaldrehzahl bei 10,1 Kelvin mit den Lüftern im Push-Betrieb. Bei der Maximaldrehzahl wird ein Unterschied von 5,9 Kelvin erreicht, was ein sehr guter Wert ist.

Durch den Einsatz im Push/Pull Betrieb mit insgesamt acht Lüftern kann die Temperatur im Durchschnitt um ungefähr 0,7 Kelvin verbessert werden. Dadurch ist es möglich bei gleicher Temperatur ca. 15% an Drehzahl einzusparen, wenn man von einem einseitigen auf einen zweiseitigen Betrieb erweitert. Somit ist ein noch leiserer Betrieb trotz der doppelten Anzahl an Lüftern möglich. Kommen wir abschließend nun zum Fazit.

Fazit

Noctua hat mit dem NF-A20 (200mm) einen Lüfter mit außergewöhnlicher Größe auf den Markt gebracht und spielt damit eine Vorreiterrolle unter den Lüfterherstellern im Premiumsegment. Obwohl der Markt für solche Lüfter klein ist, bedient der öterreicher Hersteller Noctua damit einen ganz speziellen Kundenkreis.

Die Leistungswerte des Lüfters sind auf einem sehr hohen Niveau. Sowohl die Kühlleistung als auch die akustische Performance sind sehr gut. Dank des reichhaltigen Lieferumfangs und der drei Montagemöglichkeiten am Lüfter, bietet der NF-A20 PWM keinen Grund zur Kritik. Dem Käufer sollte allerdings bewusst sein welche Einschränkungen durch die 30 mm Dicke gegeben sind und das die Bohrungen für die Montage nicht standardisiert sind. Zusammenfassend gesprochen ist der NF-A20 der ideale Lüfter für große Kühlflächen bei einem gleichzeitig leisen Betrieb. Die Kosten belaufen sich auf circa 30 EUR pro Stück. Erhältlich sind diese unter anderem bei Amazon.

Noctua NF-A20 PWM Extra große Lüfter von Noctua, extrem leise und perfekt für große Radiatoren - 11.09.2017
Luftkühlung Testberichte	Hersteller-Homepage	Bei Amazon kaufen
Pro	Contra
+ sehr leise bei allen Drehzahlen + lange Lüfterkabel + entkoppeltes Montagematerial + hoher Luftstrom + L.N.A. Adapter	- sehr groß und dick - nicht günstig
