Mit dem MSI MPG X570S Carbon EK X schauen wir uns heute ein weiteres Mainboard mit X570S-Chipsatz an, aber ein ganz Besonderes, welches wir aus technischer Sicht schon einmal vorstellig hatten, aber mit einer besonderen Kühlmethodik ausgestattet ist. Mit von der Partie ist EK Waterblocks. Mehr dazu aber im Artikel...

Das MSI MPG X570S Carbon EK X ist im Grunde das MSI MPG X570S Carbon Max Wifi nur eben mit einer Wasserkühlungslösung bzw. mit einem Monoblock aus dem Hause EKWB ausgestattet. Deswegen soll in diesem Artikel weniger auf die Leistung eingegangen werden, die ist aufgrund der Ausstattung und Plattform identisch mit dem schon vorgestellten MSI MPG X570S Carbon Max Wifi, sondern dafür die Kühllösung und das Zubehör in den Fokus rücken.

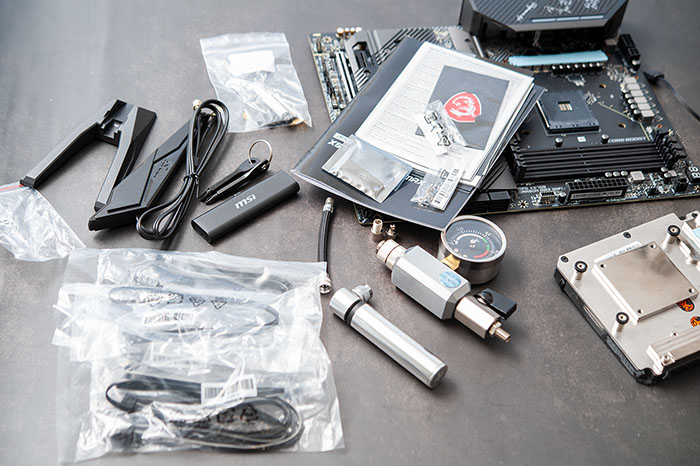

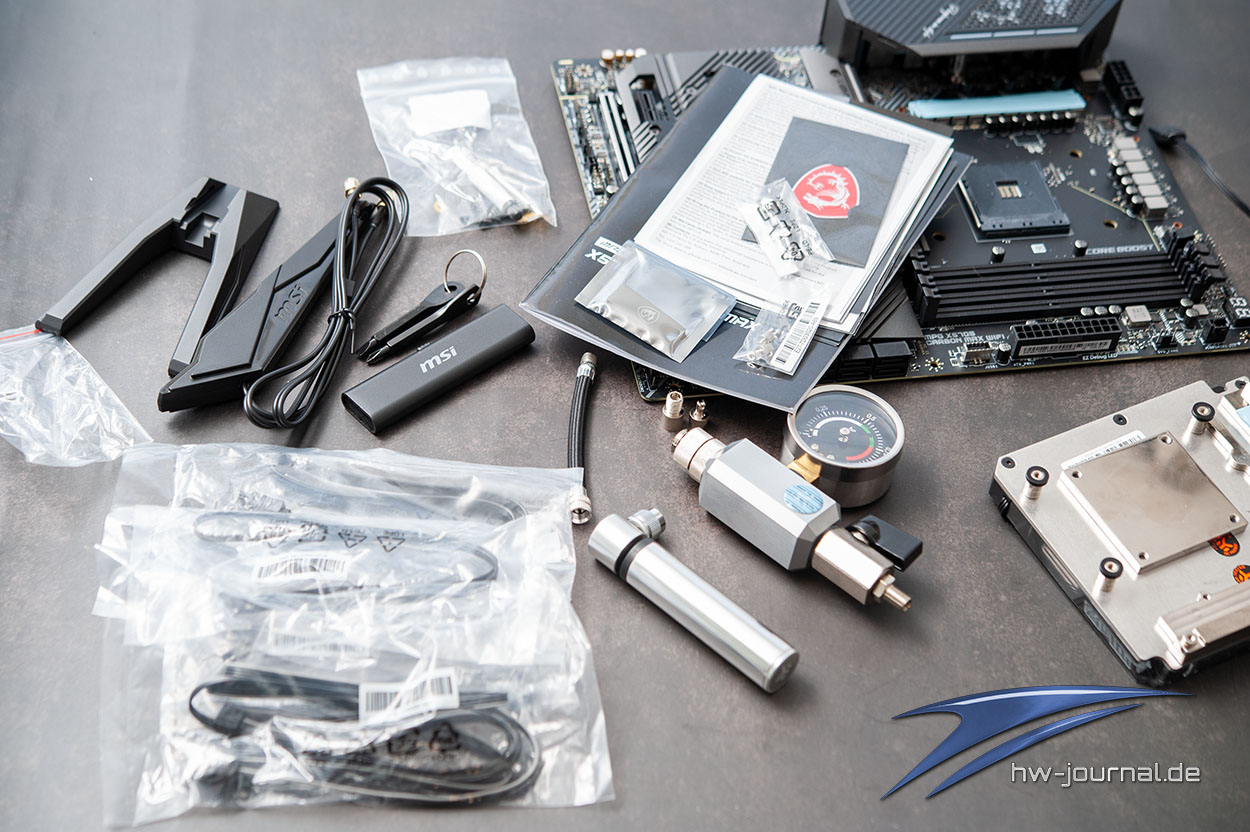

Bevor wir uns aber dem Mainboard zuwenden, eine kurze Zusammenfassung von dem, was MSI mit in den Lieferumfang packt. Neben den üblichen Beigaben wie Anleitungen, CDs, Aufkleber, Kabel und Schrauben für die M.2.-Slots, liegt dem Mainboard noch Werkzeug, eine Reinigungsbürste, ein USB-Stick und die nötigen WiFi-Antennen mit bei, die am I/O-Shield auf der Rückseite verschraubt werden. In der Carbon EK X Variante ist aber noch zusätzlich der EK Monoblock enthalten, das dazugehörige Montagematerial und ein Druckprüfer für die Lecksuche im Wasserkreislauf. Damit steht dem Wasser gekühlten PC-Spaß nichts im Wege.

Spezifikationen

Die technische Ausstattung des MSI MPG X570S Carbon EK X haben wir in einer Tabelle noch einmal zusammengefasst. Alle weiteren Infos zum Mainboard finden sich zudem auf der MSI-Homepage: www.msi.com

Detailansicht

Wie schon einleitend erwähnt, ist das MSI MPG X570S Carbon EK X technisch und von der Ausstattung her betrachtet identisch mit dem MSI MPG X570S Carbon Max Wifi. Beide Boards sind üppig ausgestattet und mit einigen Verzierungen bzw. Kühlern ausgerüstet. Das Test-Mainboard verfügt über ein sogenanntes 14 Duet Rail Power System, welches bis zu 75 A zur Verfügung stellen kann. Die Stromversorgung wird über einen 1 x 24-Pin ATX und je einen 8- und 4-Pin Anschluss realisiert.

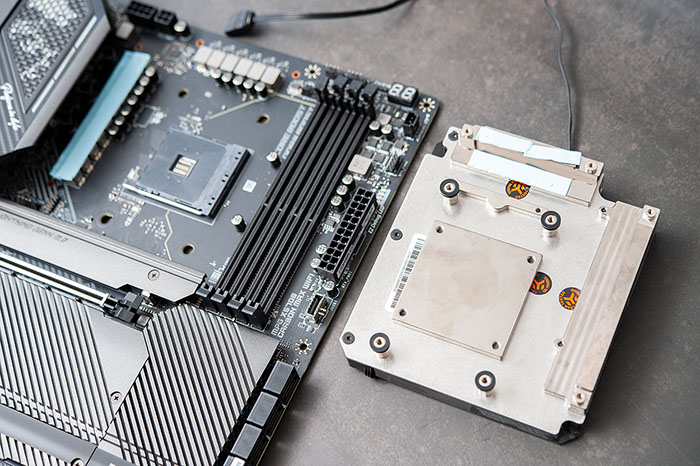

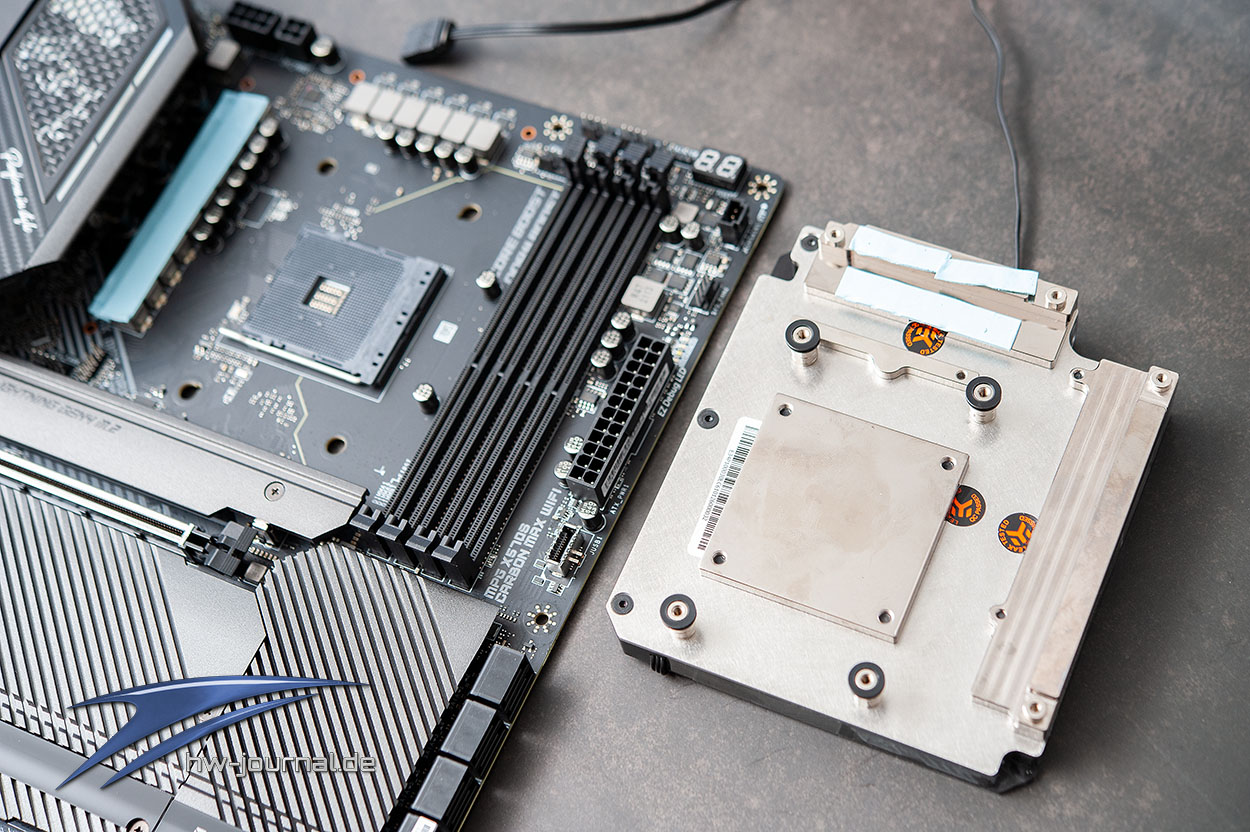

Da der EK Monoblock auf dem Mainboard die Spannungsversorgung mit kühlt, sind keine Kühler auf dem Mainboard im oberen Bereich zu finden. Diese legt MSI auch nicht bei, somit lässt sich das Board nur mit dem Monoblock nutzen und nicht ohne. Aber deswegen holt man sich ja die EK X Version.

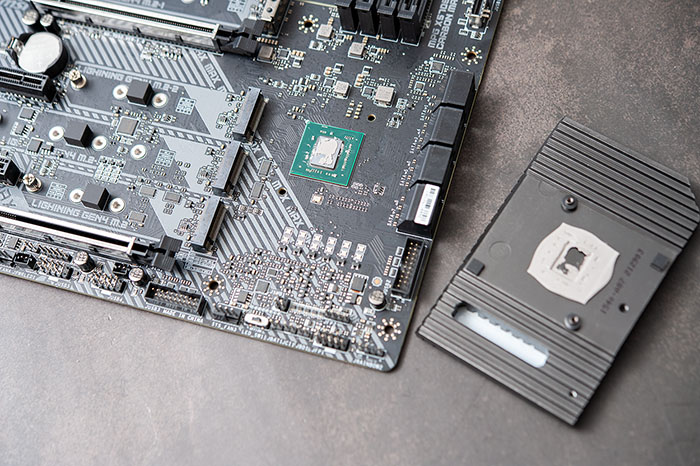

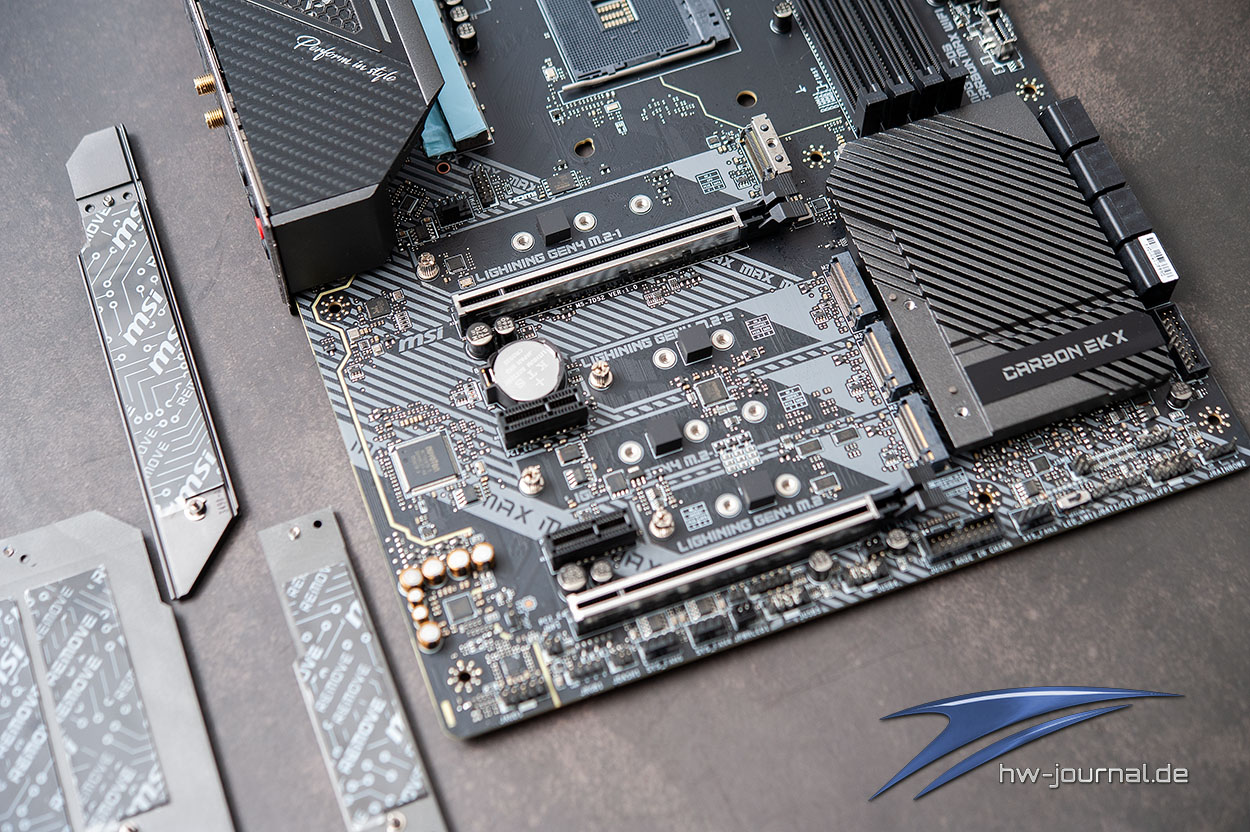

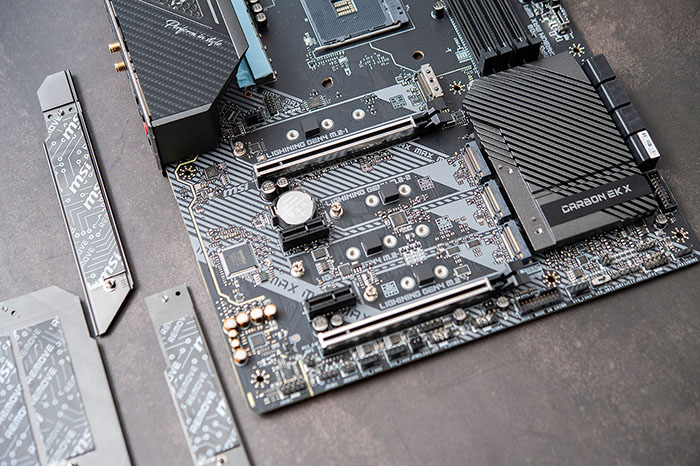

Auch stehen beim Carbon EK X insgesamt vier M.2 Gen4 x4 Steckplätze und für externe Laufwerke, acht SATA 6 GB/s Anschlüsse zur Verfügung. Alle M.2 Steckplätze sind mit einem großflächigen Aluminiumkühlkörper ausgekleidet, zwei einzelne Kühlkörper und ein großer, der zwei Steckplätze abdeckt. Der Kühlkörper auf dem PCH, also dem Chipsatz, wurde von MSI auch passend zum Produkt umgelabelt und so steht dort dezent Carbon EK X.

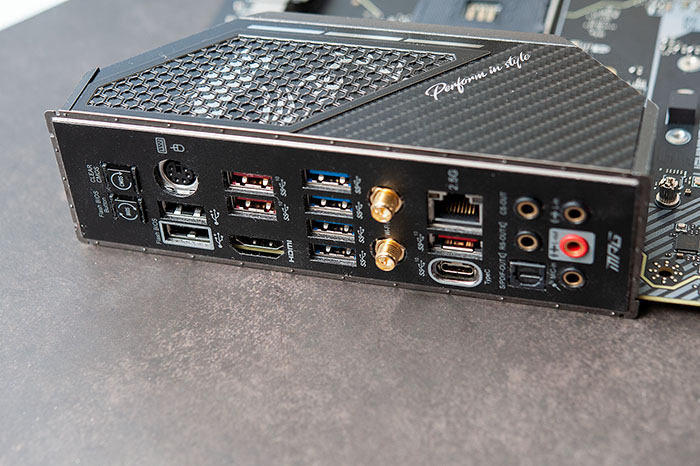

Die Abdeckung am I/O-Shield und die Konnektivität ist auch identisch zur "normalen" Version. So gibt es keine weiteren Besonderheiten am Carbon EK X. Somit schauen wir uns mal die Hauptattraktion auf der nächsten Seite an.

EK-Kühler & RGB-Beleuchtung

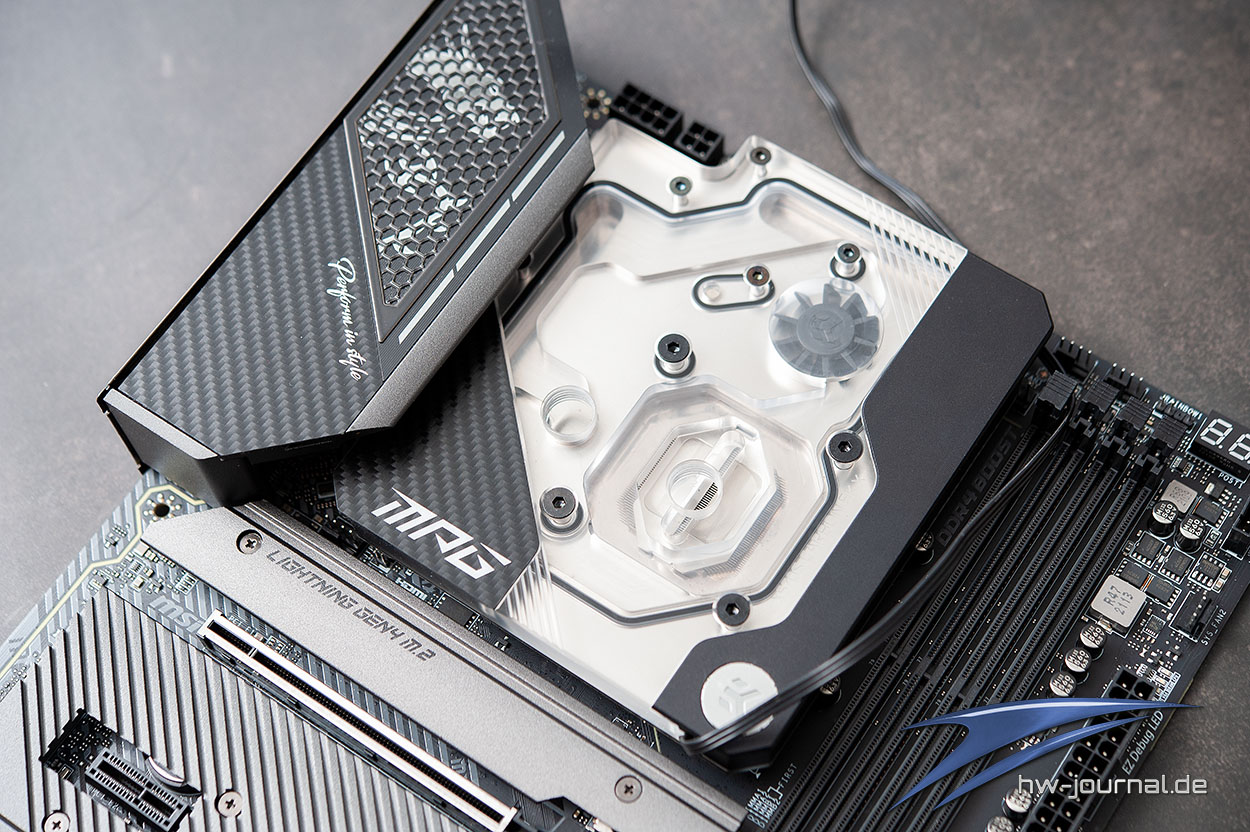

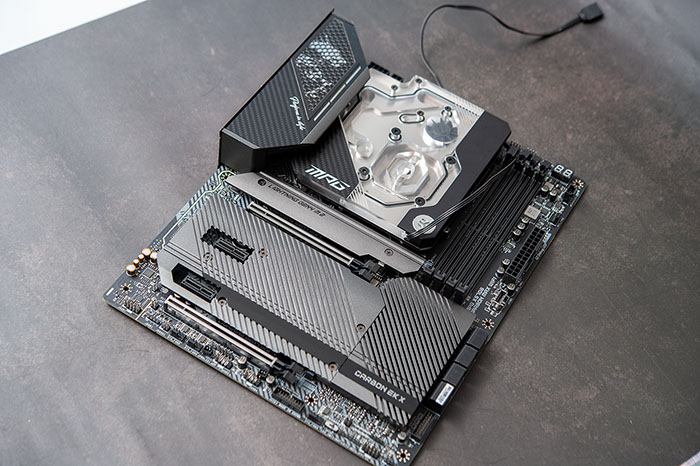

Als Alleinstellungsmerkmal des Carbon EK X ist der EK-Monoblock anzusehen. Dieser wurde von den Slowenen von EKWB speziell für dieses Mainboard konstruiert, kühlt neben der CPU auch die umliegenden Spannungswandler und verfügt zur Sicherheit über eine Durchflusskontrolle direkt im Kühler. Da liegt auch klar die Stärke einer solchen Monoblock-Lösung.

Denn in den meisten Fällen kühlen AiO- oder Custom-Wasserkühlungen nur die CPU und aufgrund der fehlenden Luftkühlung bzw. weiteren Luftbewegung, werden die Spannungswandler nicht ausreichend mit Luftstrom versorgt bzw. gekühlt. Das umgeht der Monoblock, in dem er auch die Wärme der Spannungswandler abführt und so immer für eine stabile Kühlung sorgt.

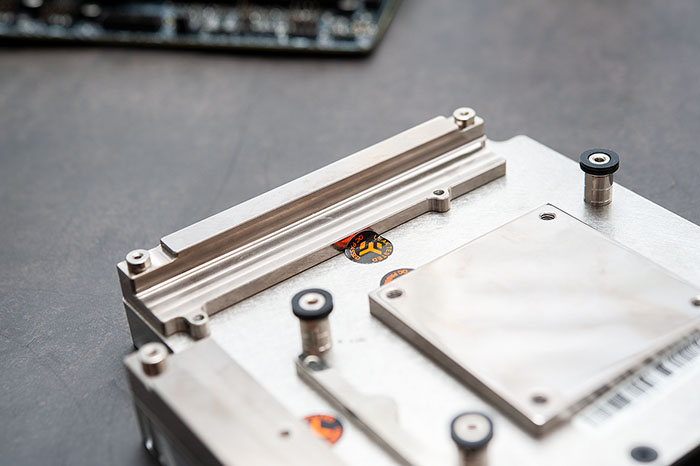

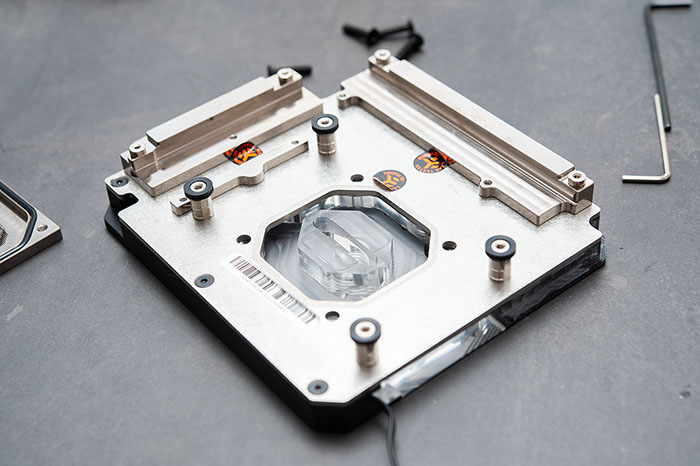

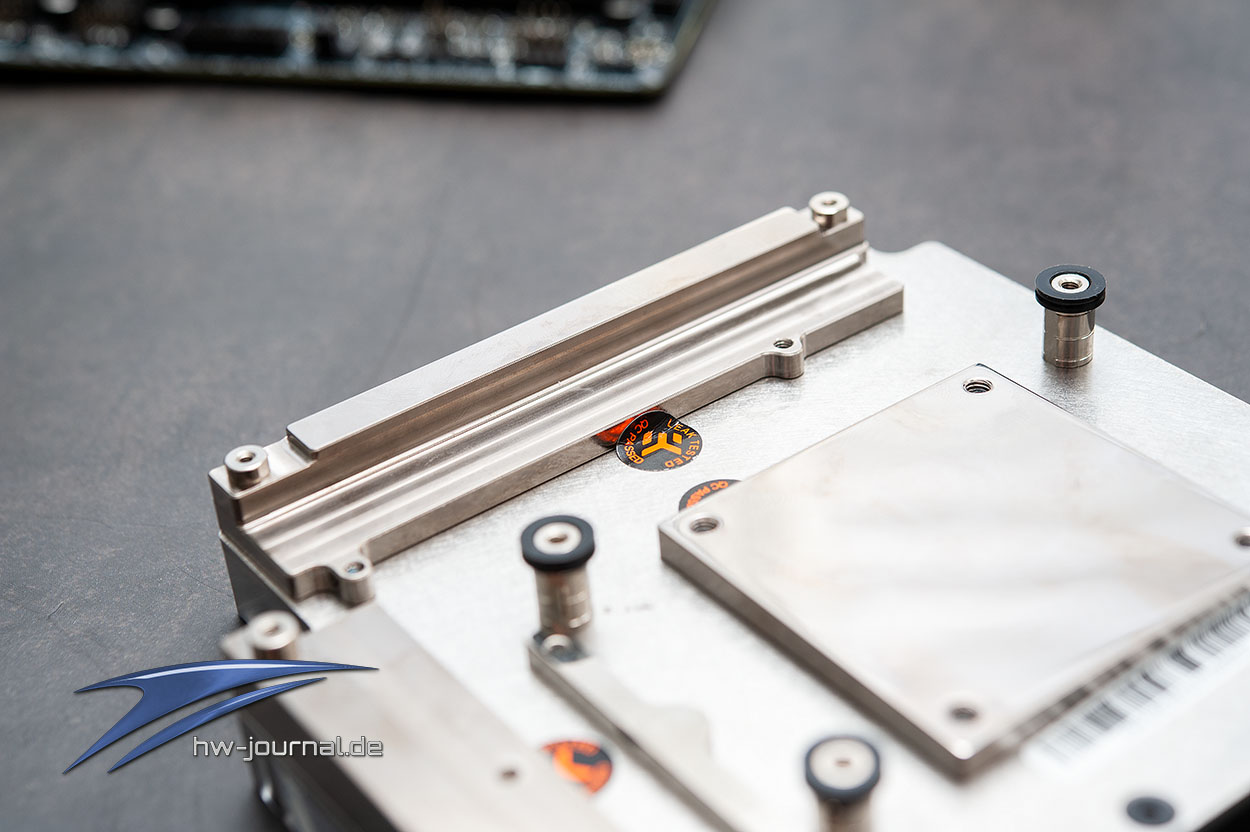

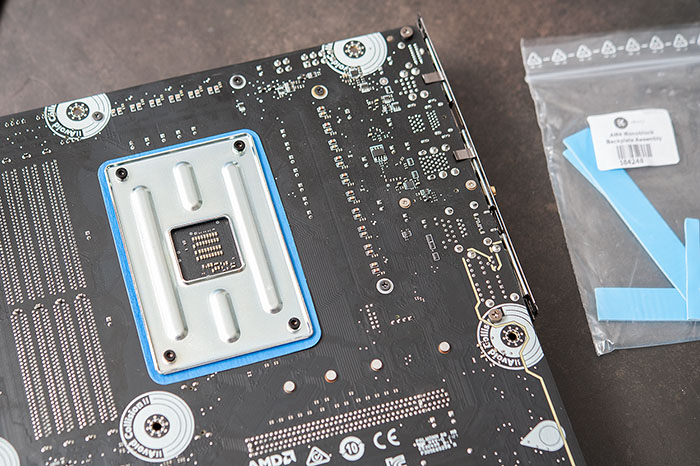

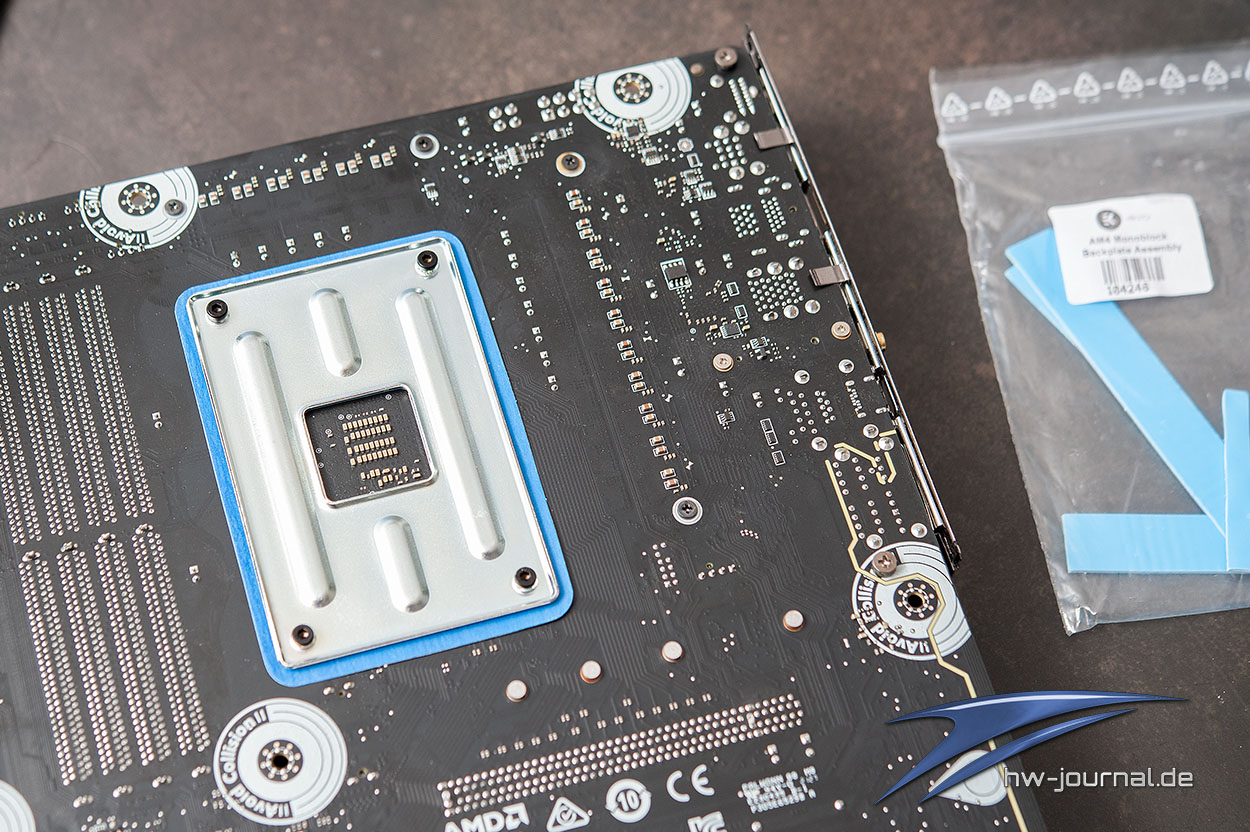

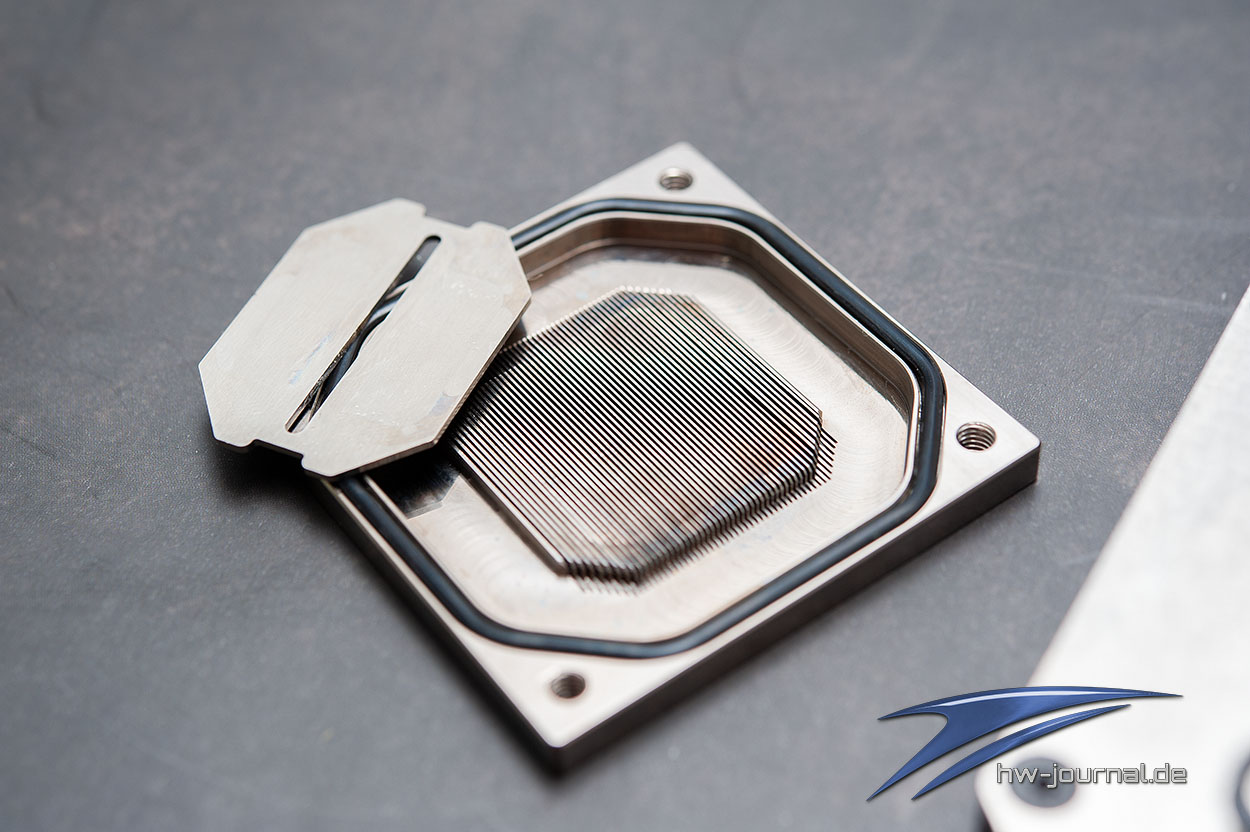

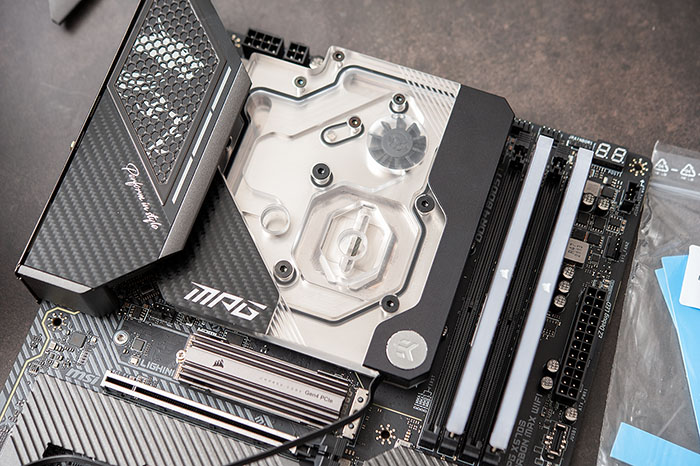

Die Basis des Monoblocks besteht aus vernickeltem, massivem Kupfer und die Abdeckung aus hochwertigem, CNC-gefrästem Acrylglas, welches teilweise mit Bereichen im Kohlefaserstil bedeckt ist. Carbon ist eben hier nicht nur ein Name, MSI und EKWB greifen das Material zumindest optisch auch stimmig mit auf. Die Schraub-Abstandshalter aus vernickeltem Messing sind vorinstalliert und zusammen mit der beiliegenden Backplate ist die Installation des Monoblocks ein Kinderspiel.

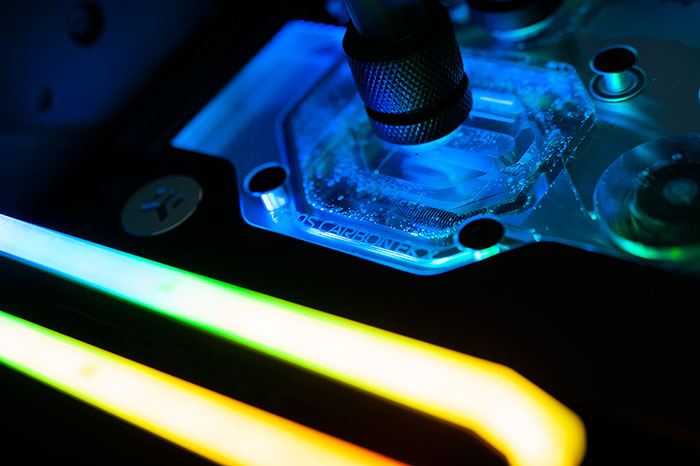

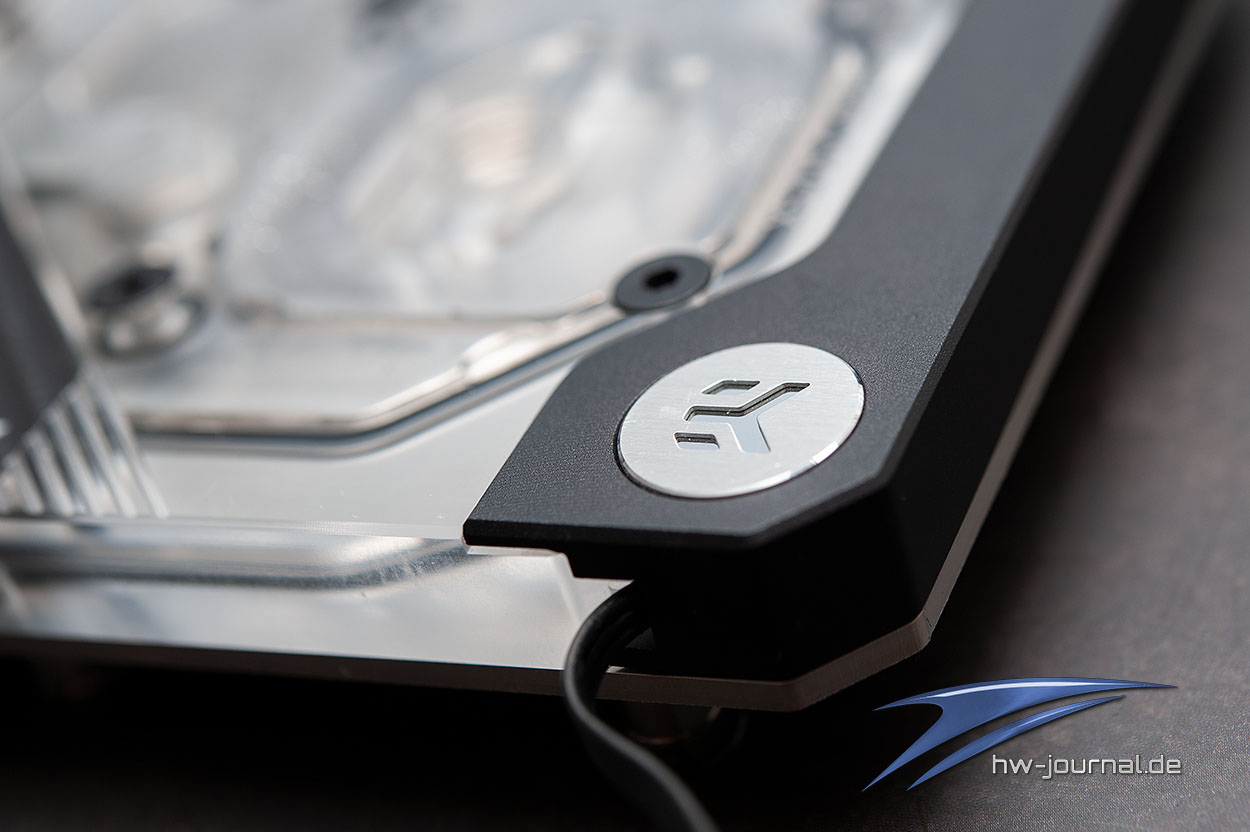

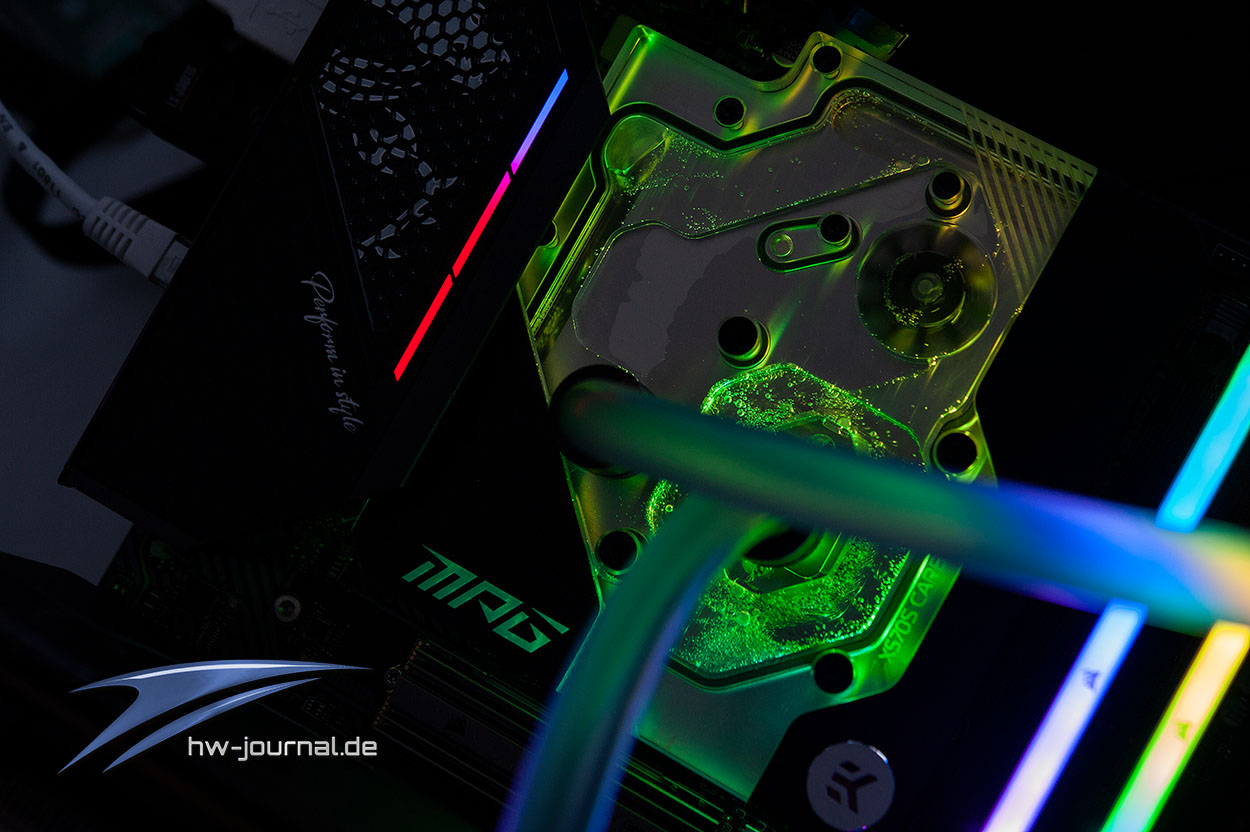

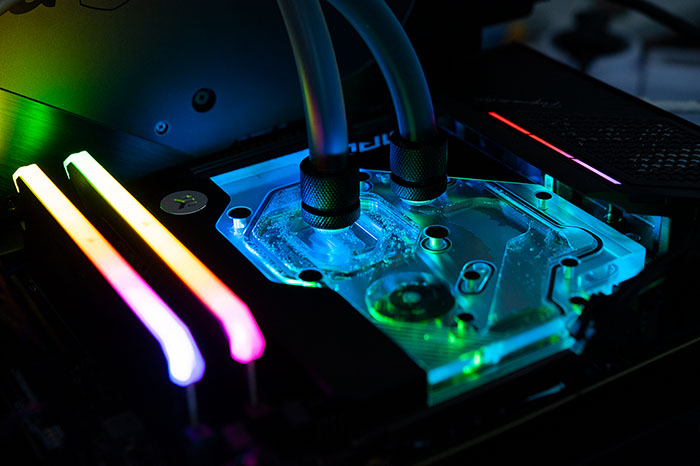

Natürlich ist dieser Kühler auch beleuchtet, sonst würde die transparente Abdeckung auch viel Potenzial verschenken. EK hat dafür die Beleuchtung unter einer hochwertigen Abdeckung aus schwarz eloxiertem Aluminium versteckt, so möchte man unerwünschte Licht-Hotspots vermeiden und für ein gleichmäßigeres Beleuchtungserlebnis sorgen. Für die Ansteuerung ist der 3-polige 5-V-adressierbare D-RGB-LED-Streifen mit einem 3-poligen 5-V-Rainbow-Header-Stecker ausgestattet. Selbstredend ist das alles auch über die MSIs Mystic Light Software einstellbar.

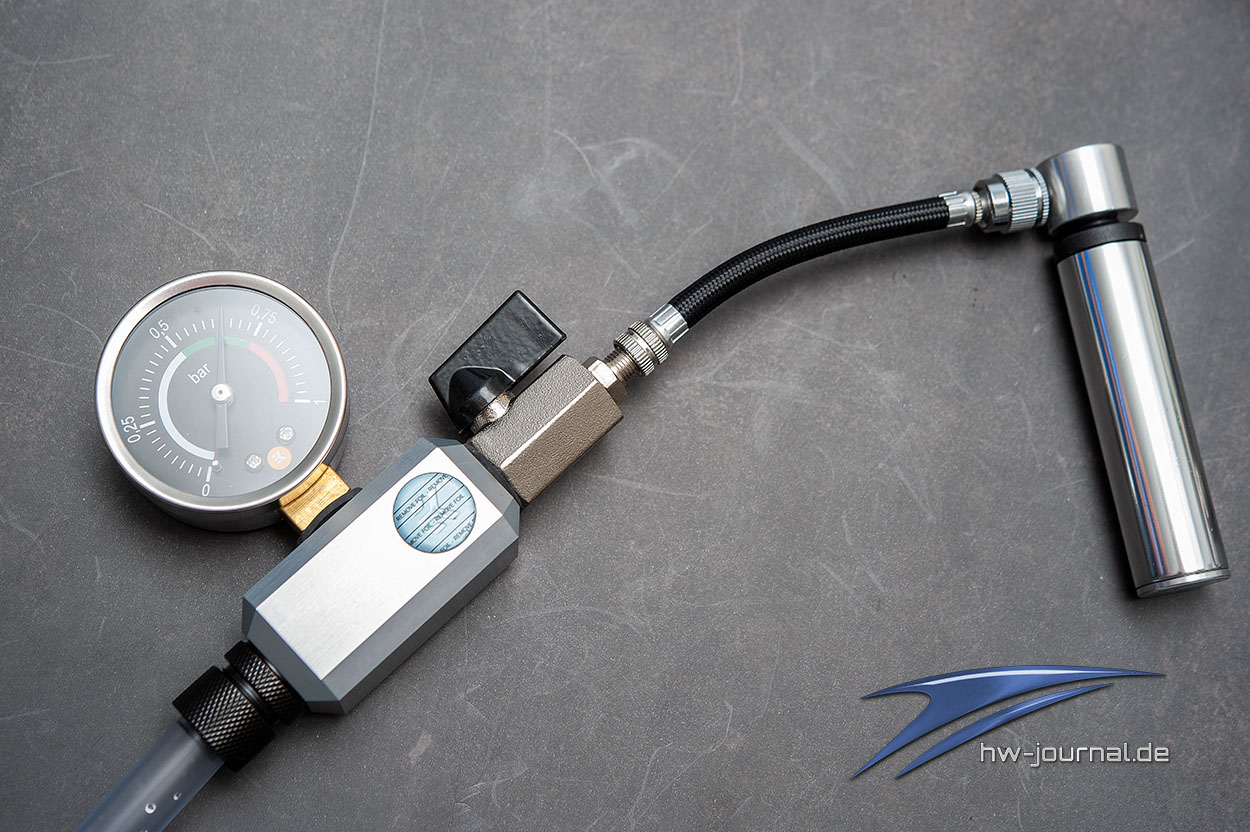

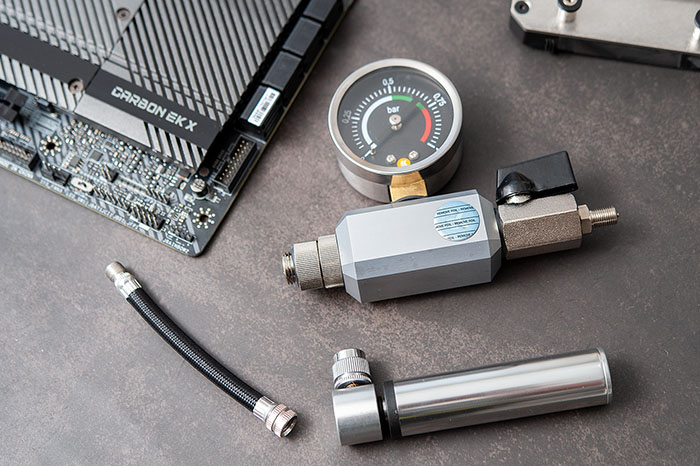

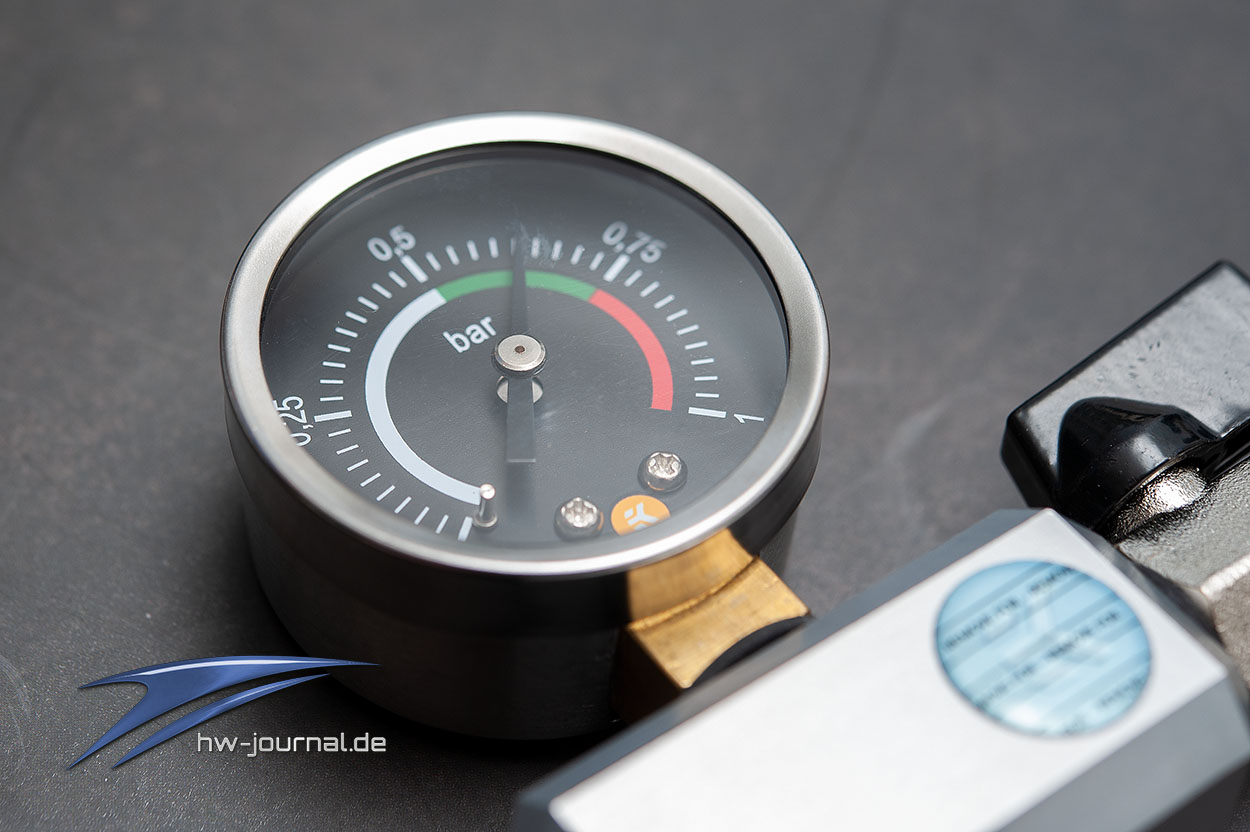

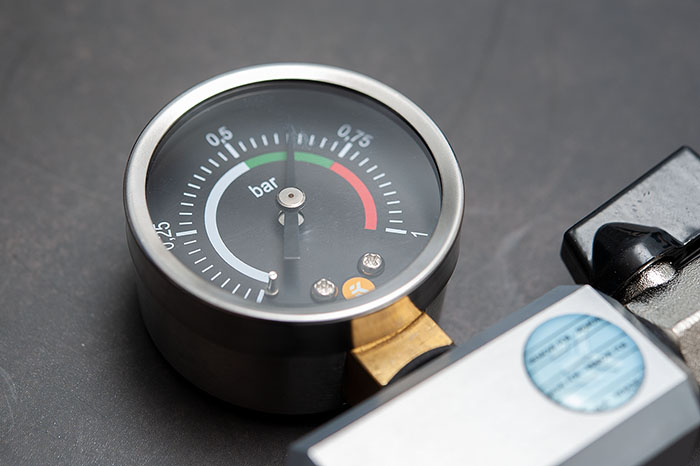

Für die Sicherheit in der eigenen Custom-Wasserkühlung legt man noch den sog. EK-Leak Tester bei, ein Druckprüfer, der schnell Leckagen im System aufzeigt. Bei aktuellen Hardware-Preisen eine sicherlich nützliche Beigabe, um den Kreislauf vor dem ersten Start auf Dichtheit zu prüfen und nicht aus Versehen alles unter Wasser zu setzen.

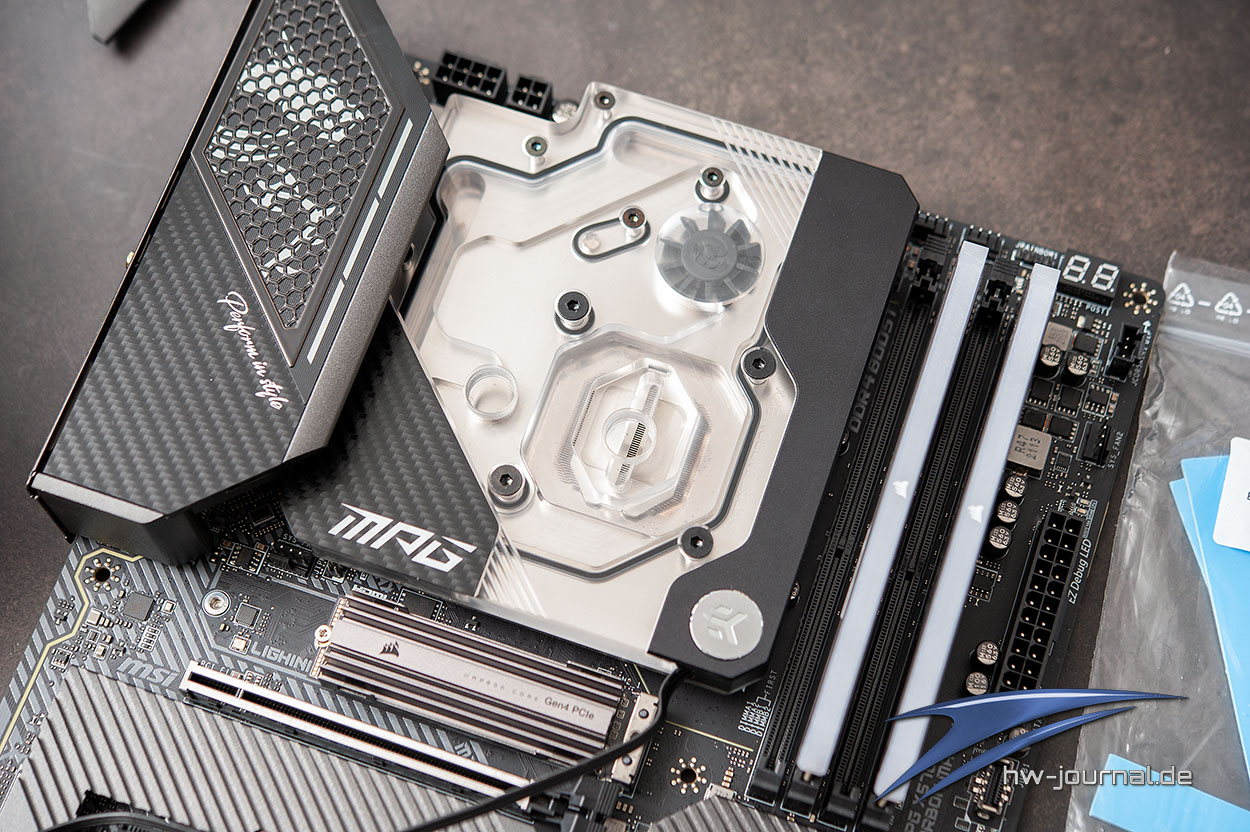

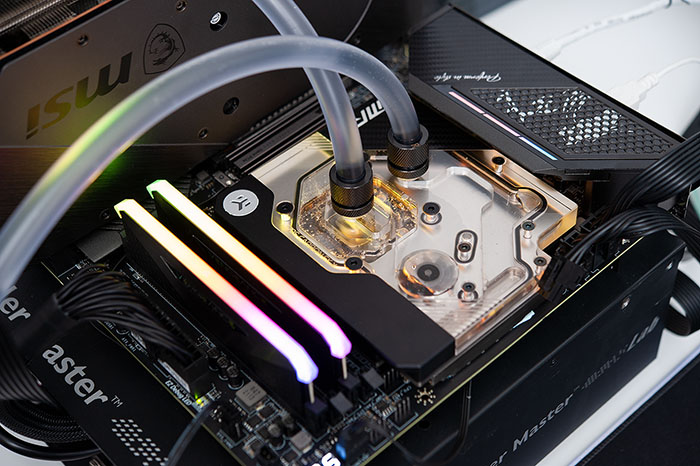

Optisch ist das Mainboard in Verbindung mit dem EK Monoblock ein echter Hingucker im Gehäuse. Aufgrund des großen Kühlers ist die Entlüftung aber nicht ganz einfach, sodass auch nach mehrmaligen Hin- und Herdrehen des Mainboards noch kleinere Luftblasen im Kühler verbleiben, die wohl erst mit der Zeit im Ausgleichsbehälter gelangen. Die Ausleuchtung selbst hätte ich mir etwas kräftiger gewünscht, sie ist doch sehr dezent gehalten und sitzt eben nur auf einer Seite des Kühlers. Aber das ist meckern auf hohem Niveau. Die Temperaturen der Spannungswandler stiegen selbst unter Volllast nie über 50 Grad, es hing aber nur die CPU in meinem Kreislauf an einem 280 mm Radiator. Wer auch die GPU mit einbinden möchte, sollte definitiv einen größeren Radiator einplanen, die Stromversorgung des Boards pumpt ordentlich Wärme in den Wasserkreislauf.

Viel mehr gibt es auch nicht zur Wasserkühlungs-Edition des MSI Carbon Mainboards zu sagen. An dieser Stelle nochmal der Verweis auf das MSI MPG X570S Carbon Max Wifi erlaubt, da es sich um das baugleiche Mainboard handelt, eben nur als EK X Version mit Monoblock. Kommen wir abschließend zum Fazit.

Fazit

Wie schon das MSI MPG X570S Carbon Max WiFi überzeugt auch das MSI MPG X570S Carbon EK X mit einer guten Ausstattung und schicken Optik. Durch den EK-Monoblock wird das Mainboard nochmals deutlich aufgewertet, optisch wie aber auch in der Stabilität beim Overclocking. Denn das Problem der aufheizenden Kühler rund um den Sockel aufgrund einer reinen CPU-Wasserkühlung, wie sie viele AiO-Lösungen mitbringen, existiert hier nicht. So behält die Stromversorgung auch beim Übertakten mit leistungshungrigen CPUs einen kühlen Kopf, setzt aber natürlich eine kostspielige Custom-Wasserkühlung voraus.

Die UVP für das MSI MPG X570S Carbon EK X liegt bei 549,- Euro, mittlerweile ist das Mainboard aber auch schon deutlich günstiger zu bekommen. Die Slowenen von EKWB führen das Mainboard inklusive Kühler selbst aktuell für knapp 385,- Euro (Stand: August 2022) in ihrem Online-Shop und somit ist die EK X Version nur um die 70 Euro teurer als die Grundversion. Wer über eine Custom-Wasserkühlung verfügt, sollte sich das Mainboard mal genauer anschauen. Es ist fair bezahlt. Ausstattung, Lieferumfang, Leistung und Optik heben sich schon deutlich von den Einstiegsklassen ab und rechtfertigen den Preis. Schade ist nur, das MSI die Nutzung auf die Wasserkühlung beschränkt, da sie die originalen Mainboard-Kühler nicht mitliefern.

MSI MPG Z570S Carbon EK X

Schickes Mainboard mit hochwertigem Monoblock aus dem Hause EK, 16.08.2022

Mainboard Testberichte

Hersteller-Homepage

Bei Amazon kaufen

Pro

• gehobene Ausstattung / Anschlussvielfalt
• Spannungsversorgung
• viele USB-Anschlüsse
• viele M.2 Steckplätze / Kühlkörper
• WiFi 6E & 2.5 GbE
• durchdachtes Layout (Lüfteranschlüsse)
• wertige Verarbeitung
• Lieferumfang inklusive Druckprüfer
• hochwertiger EKWB-Monoblock
• schicke Optik

Contra

• keine Original-Mainboard-Kühler im Lieferumfang
• hohes Preisgefüge UVP (Straßenpreis aktuell fair)
