Benchmarks: USB 3.1 Gen1/2 / SATA / M.2
Um auszuschließen, dass das verwendete Layout des Mainboards Engpässe bei den Datenträgergeschwindigkeiten hervorruft, werden alle relevanten Schnittstellen durch schnelle Vertreter der jeweiligen exemplarisch getestet. Die eingesetzten Laufwerke sind nicht unbedingt immer das schnellste der Zunft, jedoch erfreuen sie sich größtenteils einer hohen Beliebtheit, welche auf das Preis/Leistungsverhältnis zurückzuführen ist. Für die M.2 NVMe Schnittstelle haben wir eine Samsung 960 Evo 250GB auserkoren. Zur Seite steht dieser eine Samsung 850 Evo 250GB, welche die SATA Schnittstellen ausreizen soll. Auch die USB-Ports werden überprüft. Hier verwenden wir eine SanDisk Extreme 900 Portable für USB 3.1 Gen.2 (10Gbps) und einen Corsair Voyager GTX (Rev. 2) in der 128GB Version.

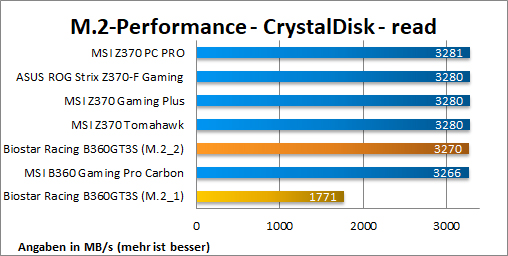

M.2 Performance

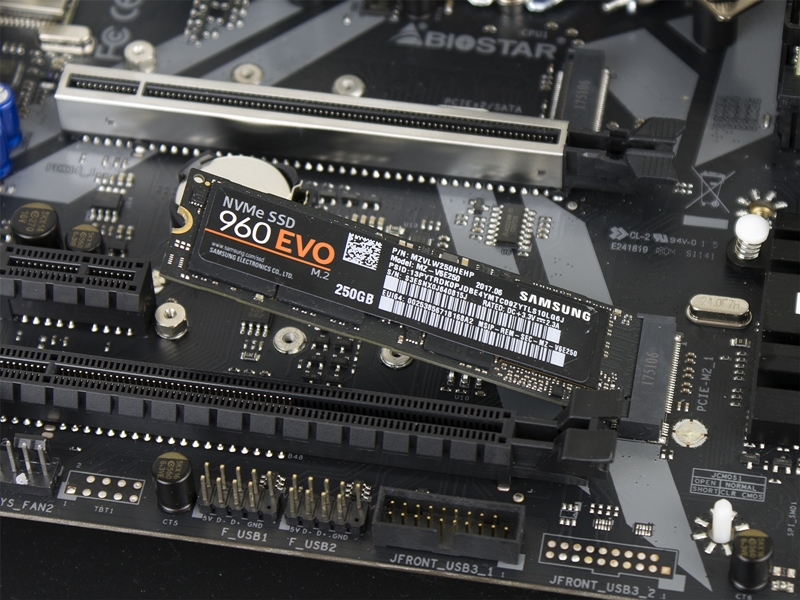

Die für den Test verwendete Samsung 960 Evo wurde direkt auf der Platine montiert. Ein Shield bzw. Kühler ist hier nicht vorhanden. Die M.2-SSD wurde als sekundäres Laufwerk ins System eingebunden. Die Systempartition hatte die genannten Samsung 850 Evo inne.

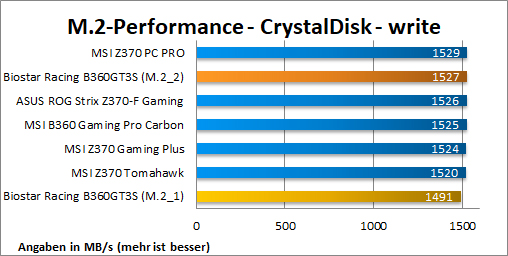

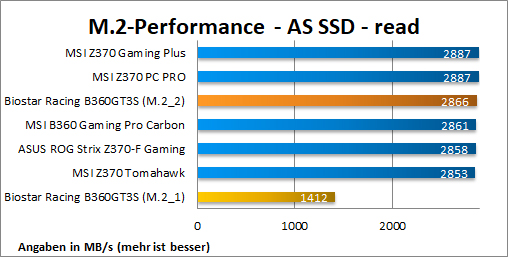

Da wir fälschlicherweise die M.2 SSD zunächst in den falschen Steckplatz verbauten, haben wir diesen auch kurz getestet. Während der reguläre Steckplatz mit vier 3.0 Lanes auf die Leistung der anderen Platinen kommt, fällt der sekundäre Port mit nur zwei 3.0 Lanes bei der Schreibrate deutlicher zurück. Für die meisten Anwender dürfte aber auch die dort erzielte Leistung ausreichend sein.

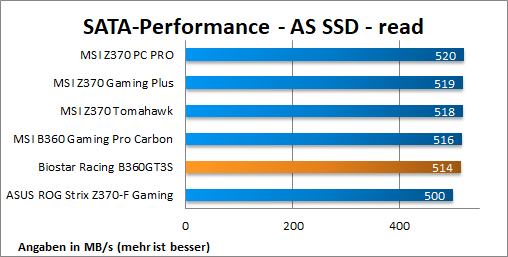

SATA 6G Performance

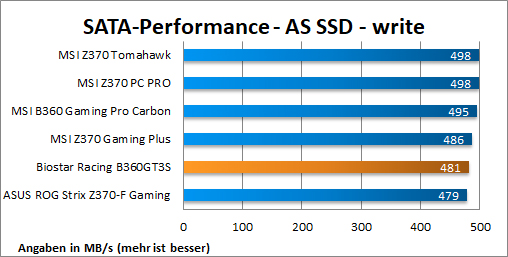

Um auch die etwas „angestaubte“ Schnittstelle mit in Betracht zu ziehen, wurde die Samsung 850 Evo, an die SATA-6G-Ports des Chipsatzes angeschlossen und mittels AS SSD- und Crystaldisk-Benchmark auf Geschwindigkeit geprüft. Hier gab es keine Überraschung. Auf den ersten Blick könnte man meinen, dass die Performance geringer ausfällt, allerdings sind die Unterschiede auch unter Messtoleranz zu verbuchen.

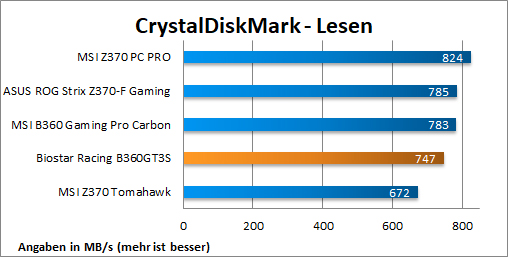

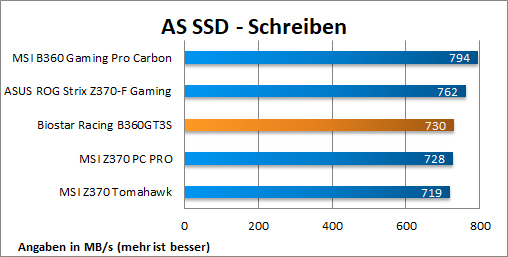

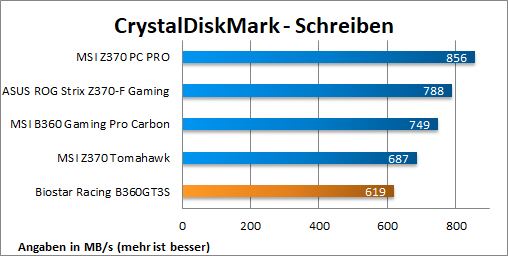

USB-3.1-Gen.2-Performance (10Gbps)

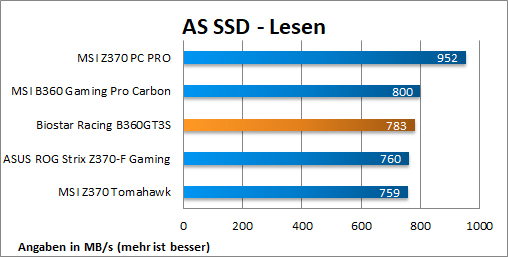

Eine der Neuerungen des B360 Chipsatz ist der native USB 3.1 Gen2 Support. USB Typ-A und -C können also auch ohne Zusatzchip auf hohe Übertragungsraten kommen. Um diese auszukosten kommt wie immer die SanDisk Extreme 900 Portable zum Einsatz. Bis auf den Schreibwert in Crystaldisk, erlaubt sich das Board am Typ-C keinen Ausrutscher und liegt in der Region des MSI B360 Gaming Pro Carbon, welches die Steckplätze identisch ansteuert. Für den Alltag ist der Durchsatz unserer Meinung nach völlig in Ordnung.

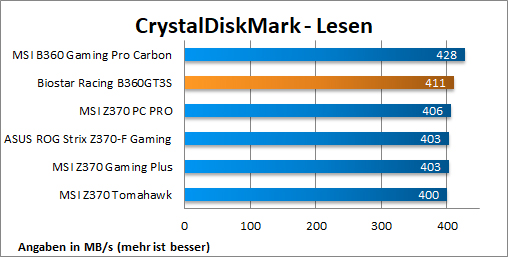

USB-3.1-Gen.1-Performance (5Gbps)

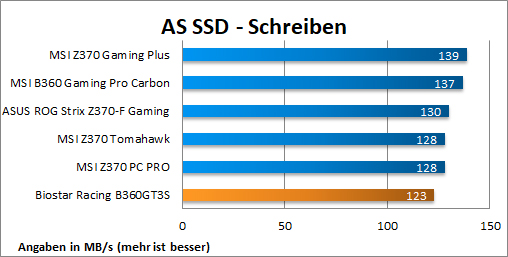

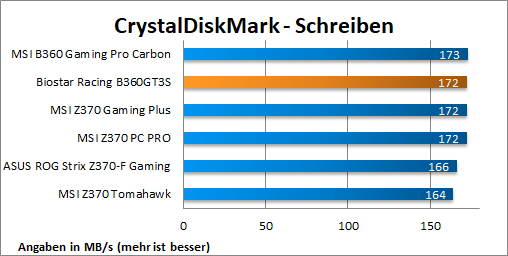

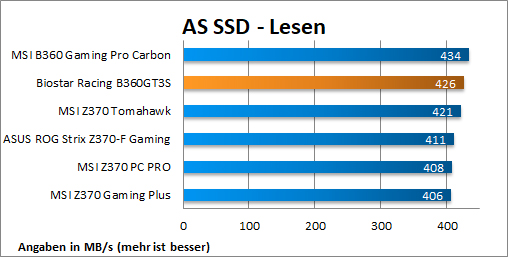

Um auch die Leistungsfähigkeit der USB-3.0-Schnittstelle auf die Probe stellen zu können, kam einmal mehr der Corsair Voyager GTX (Rev. 2) in der 128GB Version, zum Einsatz. Auch dieser musst sich im AS SSD Benchmark CrystalDiskMark beweisen. Eine leichte Tendenz zugunsten des B360 Chipsatz kann man hier schon erkennen, klammert man den Schreibwert unter AS SSD aus. Das Biostar und MSI Board mit B360 ordnen sich nämlich ansonsten immer oben ein.
