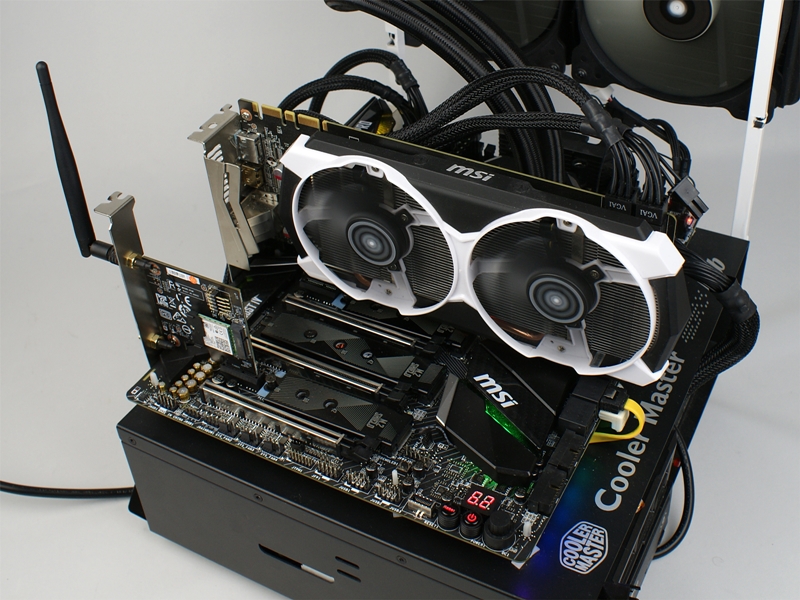

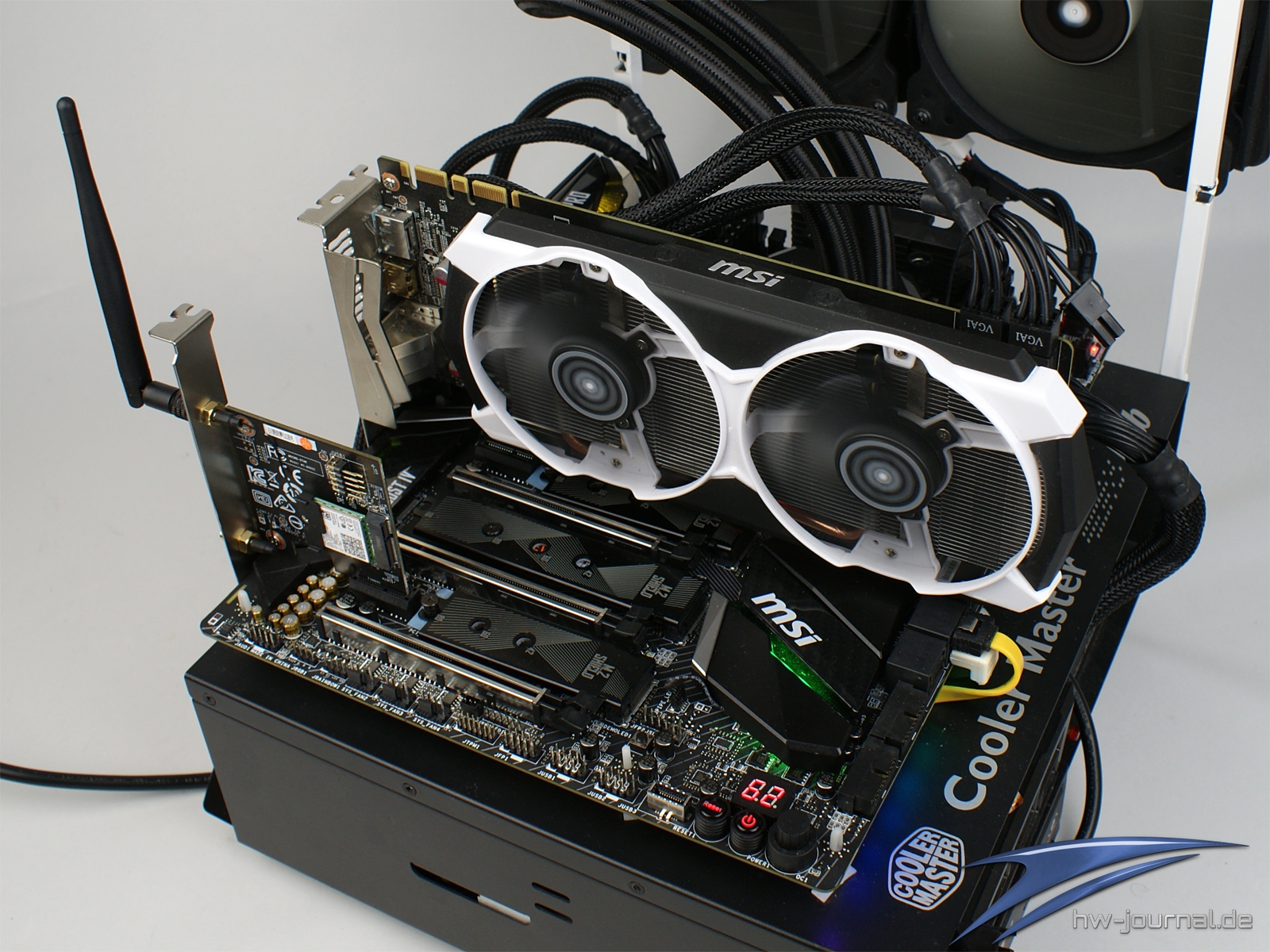

Testsystem im Überblick
Das gesamte Testsystem wird als offener Aufbau realisiert und durch die zu testenden Mainboards immer ergänzt. Bei der Stromversorgung wird auf ein be quiet! Dark Power Pro 11 550W gesetzt. Als CPU kommt ein AMD Threadripper 1950X zum Einsatz. Das in 14nm Strukturgröße gefertigte Stück Silicium verfügt über einen offenen Multiplikator und wird mit einer TDP von 180 Watt spezifiziert. Der Standardtakt beträgt 3,5 GHz und wird im Turbo-Modus auf glatte 4,2 GHz angehoben - und das auch auf allen sechs Kernen.
Beim Arbeitsspeicher können wir auf ein 16GB Kit aus dem Hause Corsair Vengeance LPX (CMX16GXM4B3200C16) zurückgreifen. Das mit bis zu 3200MHz taktende und zugleich 16GB (4x4) Quad-Channel-Kit ist für die Mehrheit der Tests bestens geeignet. Als primärer Datenträger wird die Corsair Neutron XT mit 480GB durch eine Samsung 850 Evo 250GB ersetzt. Um den M.2 Slot an seine Grenzen zu führen, wird dieser mit einer Samsung 960 Evo 250GB bestückt.
AMD Sockel TR4 Testsystem |
   | |
| Prozessor: | AMD Threadripper 1950X | |
| Mainboard: | MSI X399 Gaming Pro Carbon AC | |
| Kühlung: | Corsair H115i | |
| RAM: | Corsair Vengeance 4x4GB (CMX16GXM4B3200C16) | |
| Storage: | Samsung 960 Evo 250GB (NVMe PCIe) Samsung 850 Evo 250GB (SATA) | |
| Netzteil: | be quiet! Dark Power Pro 11 550W | |
| Grafikkarte: | MSI GTX 970 4GD5T OC | |
| Betriebssystem: | Windows 10 Pro x64 (1709) | |
| Grafiktreiber: | 385.41 |
Kühlermontage

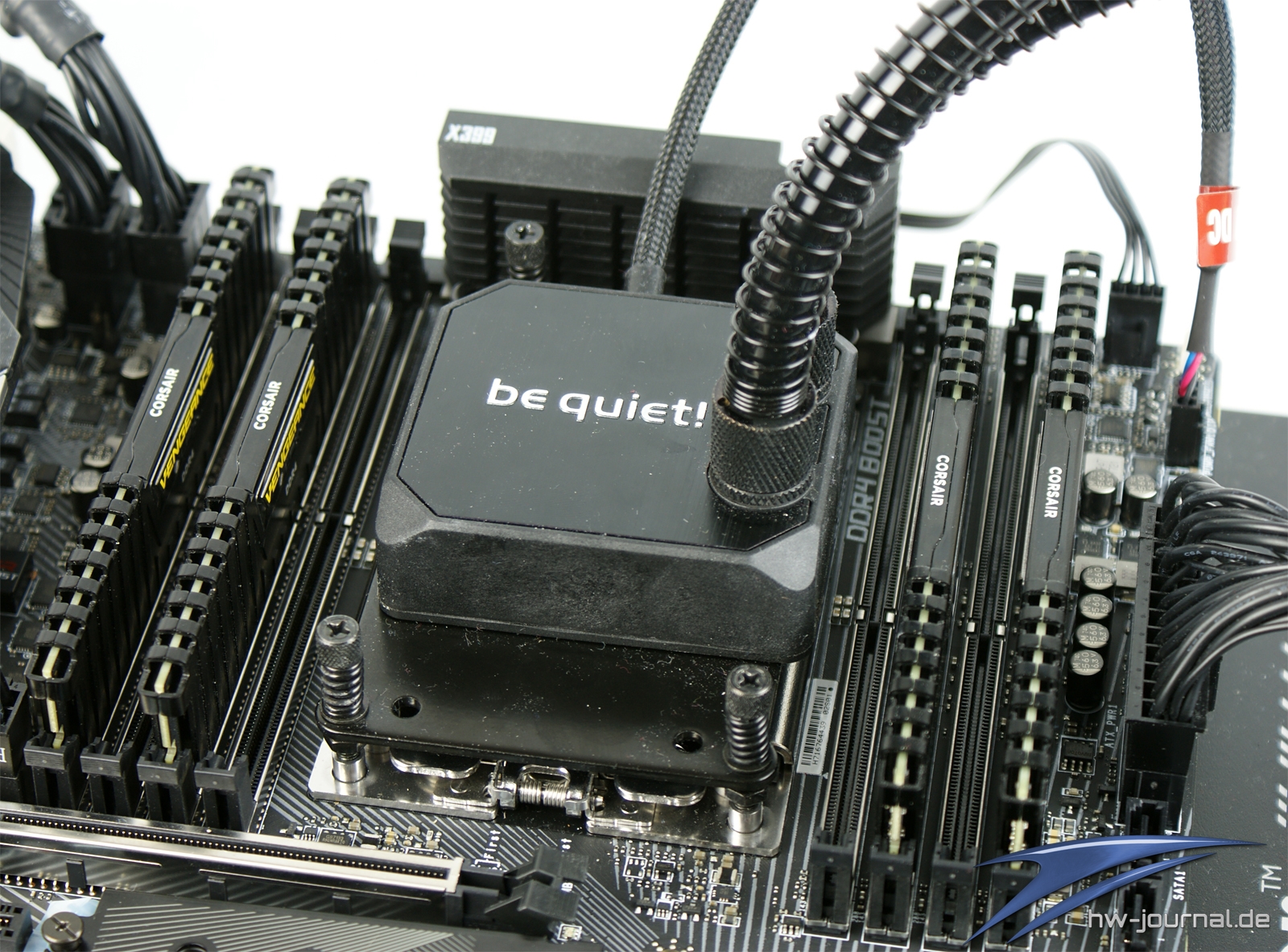

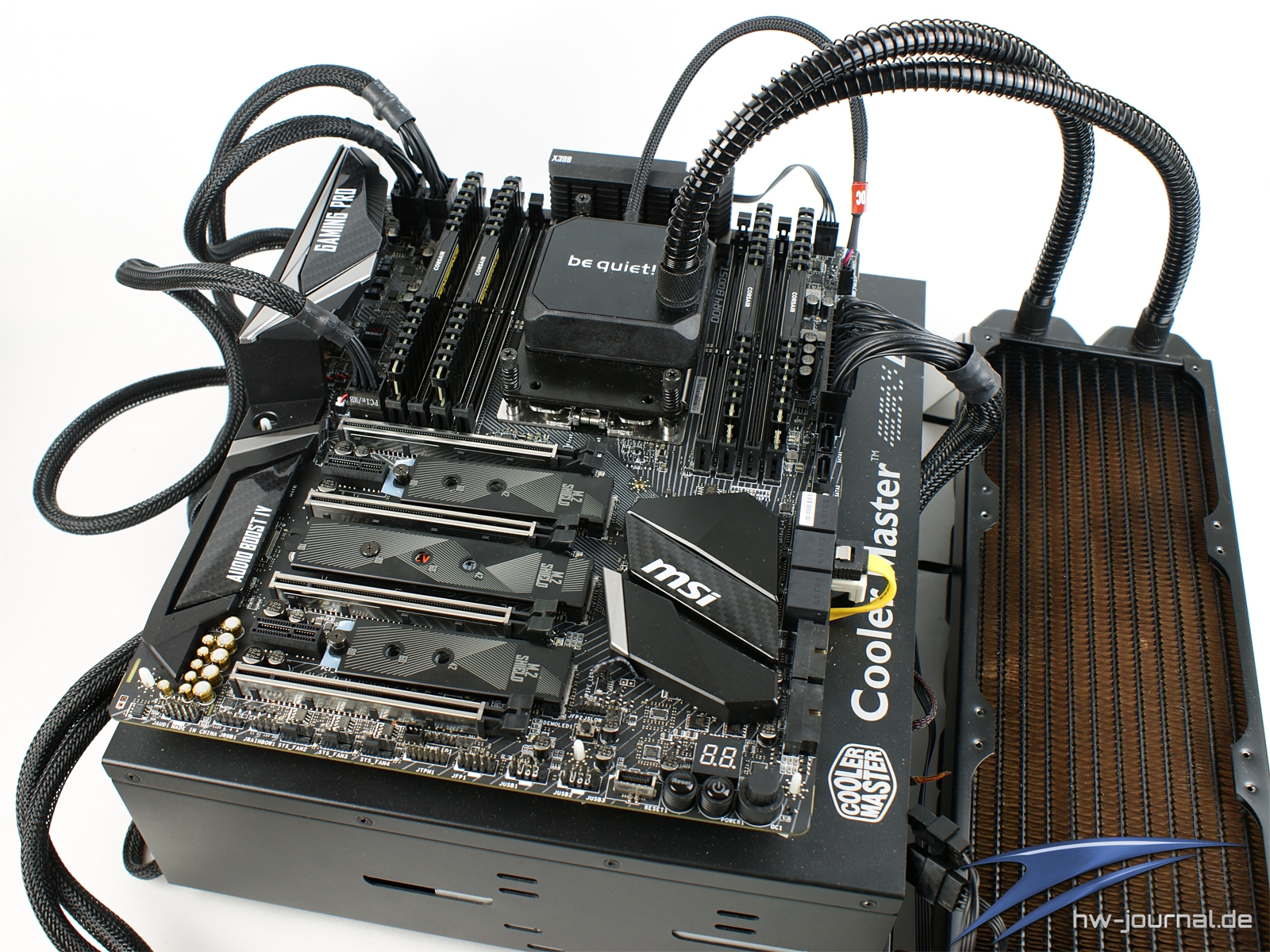

Der Test des MSI X399 Gaming Pro Carbon AC kreuzte sich zum Teil mit dem Kühler Roundup für Threadripper. Daher hatte wir zunächst vorgenommen wieder die be quiet! Silent Loop 360 zu verwenden, sind dann aber kurzfristig aus Platzgründen wieder auf die altbewährte Konstruktion mit der Corsair H115i umgeschwenkt. Daher gibt es nun von beiden Konstruktionen Bilder. Die Montage der Kühler erfolgt genauso, wie beim MSI X399 SLI Plus bzw. wie im Roundup beschrieben. Da es sich um ein nahezu identisches Mainboard handelt, gibt es auch hier keine Besonderheiten zu beachten. Die Montage der AiOs fällt sehr leicht und es sind keine Platzprobleme vorhanden. Folgend also zunächst die Ansicht mit der be quiet! Kühlung.

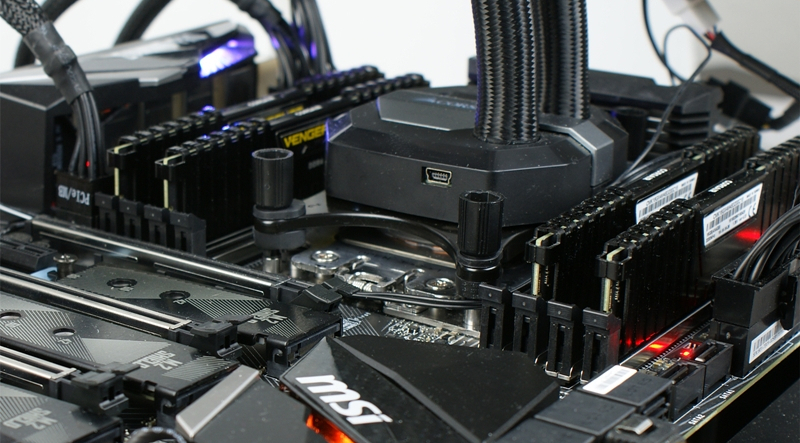

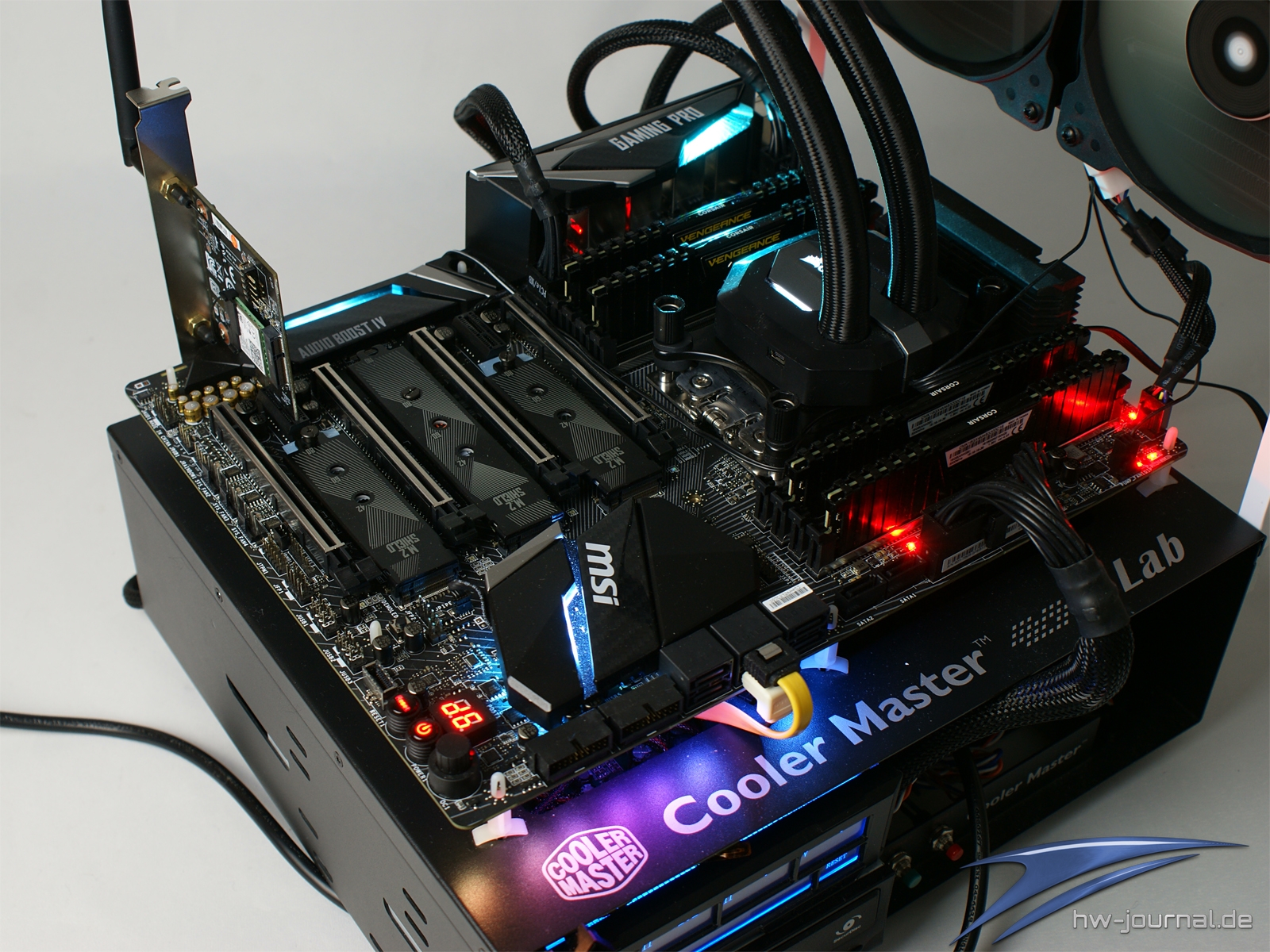

Im Betrieb mit der Corsair AiO Wasserkühlung kann man dann schon erahnen, wie die Beleuchtung des Mainboards ausfällt.

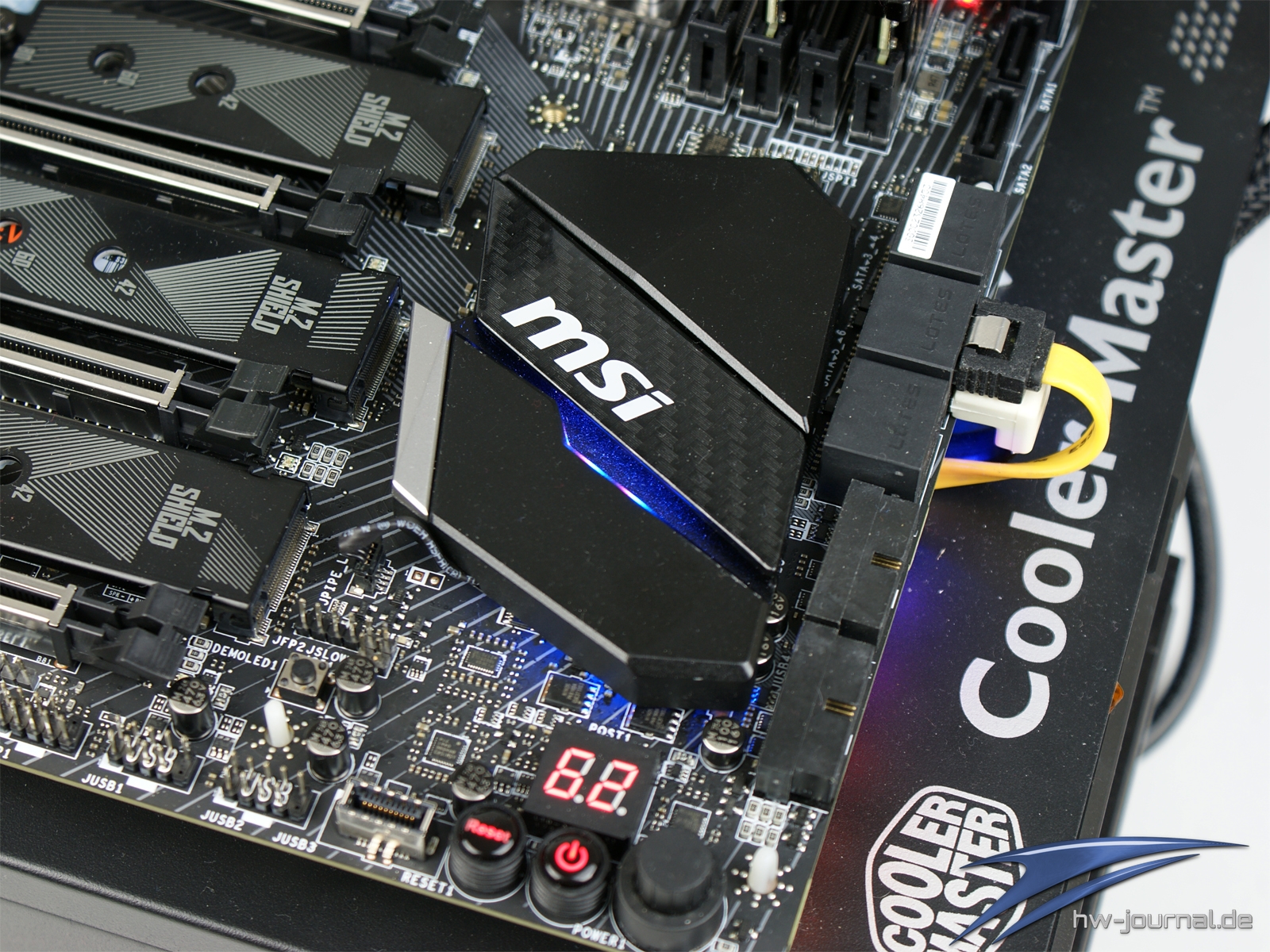

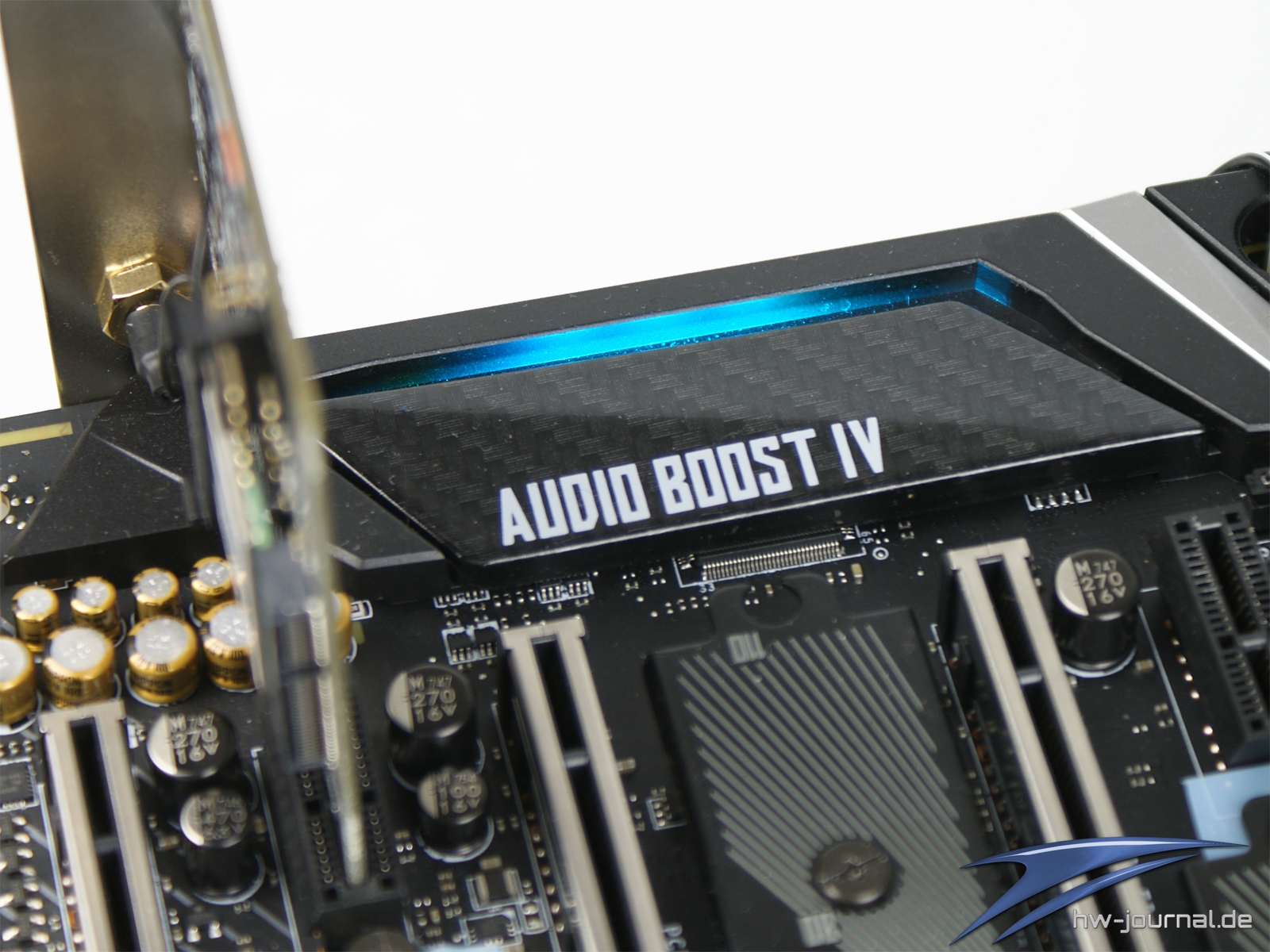

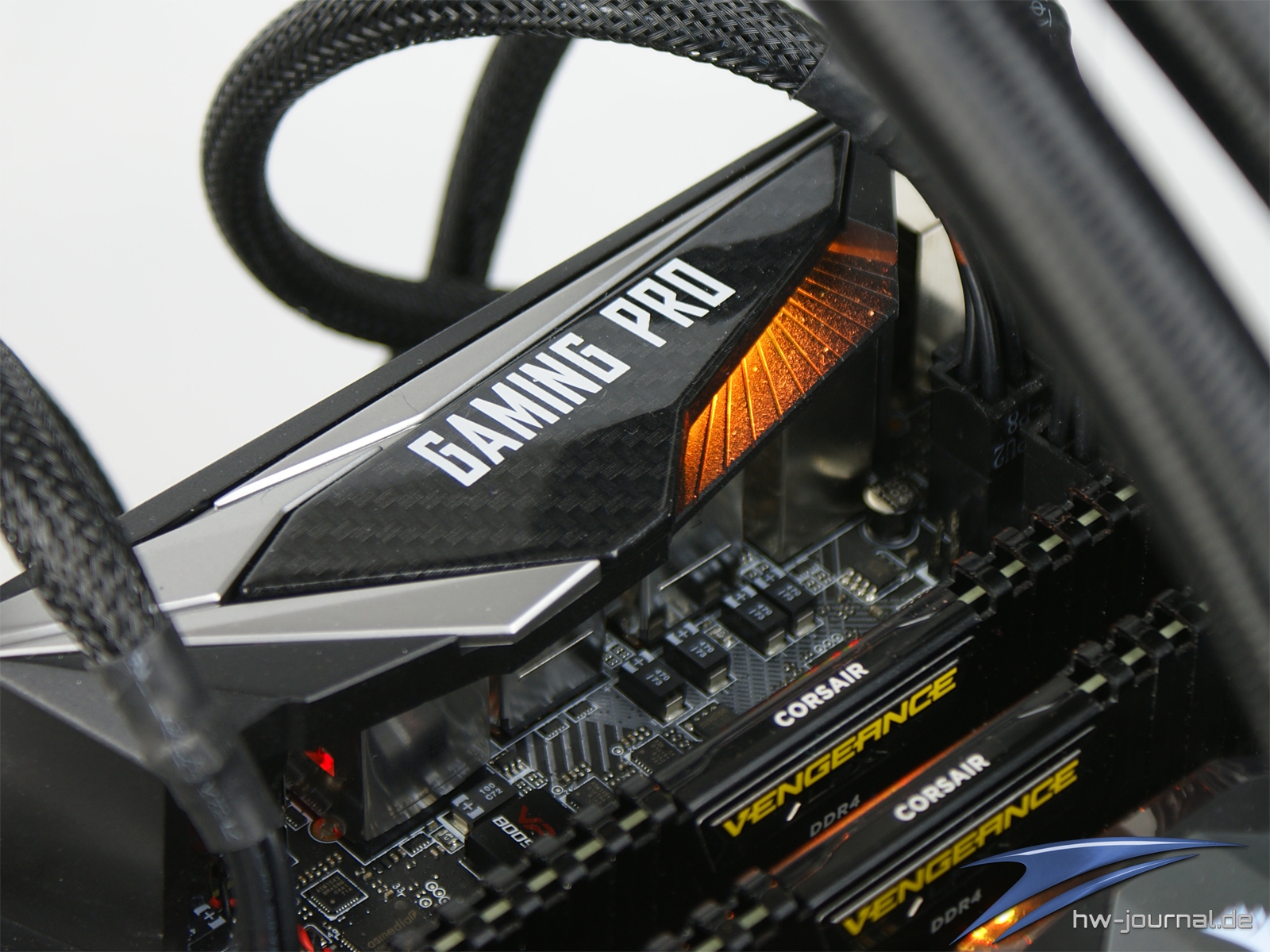

Die einzelnen Bereiche entsprechen auch hier wieder dem Zwillingsboard, allerdings wird beim Gaming Pro Carbon auch die Audio-Blende beleuchtet. Die Beleuchtung fällt beim Pro Carbon auch etwas dezenter aus als beim SLI Plus, da die Elemente jeweils eher indirekt leuchten, statt ein Element zu durchleuchten.
