Cooler Master ist seit Jahren bekannter und beliebter Hersteller für diverses PC-Zubehör. Vor einiger Zeit stellte der Hersteller den TPC 800 vor, welcher sechs gewöhnliche Heatpipes mit einer sogenannten "Vertical-Vaporchamber" kombiniert. Die Kombination aus beiden Technologien soll eine "Kühlleistung für höchste Ansprüche" bieten. Auf der Cebit 2013 stellte Cooler Master mit dem TPC 612 einen etwas kleineren Kühler mit vier Heatpipes einer "Vertical-Vaporchamber" vor. Komplettiert wird das Set mit einem mitgelieferten Lüfter. Wie sich dieses ganz neue Modell in unseren Kühlercharts schlägt, klärt der nachfolgende Testbericht.

 An dieser Stelle möchten wir Cooler Master für die Bereitstellung des Testmusters danken.

Cooler Master TPC 612 - Verpackung, Lieferumfang & Technische Daten

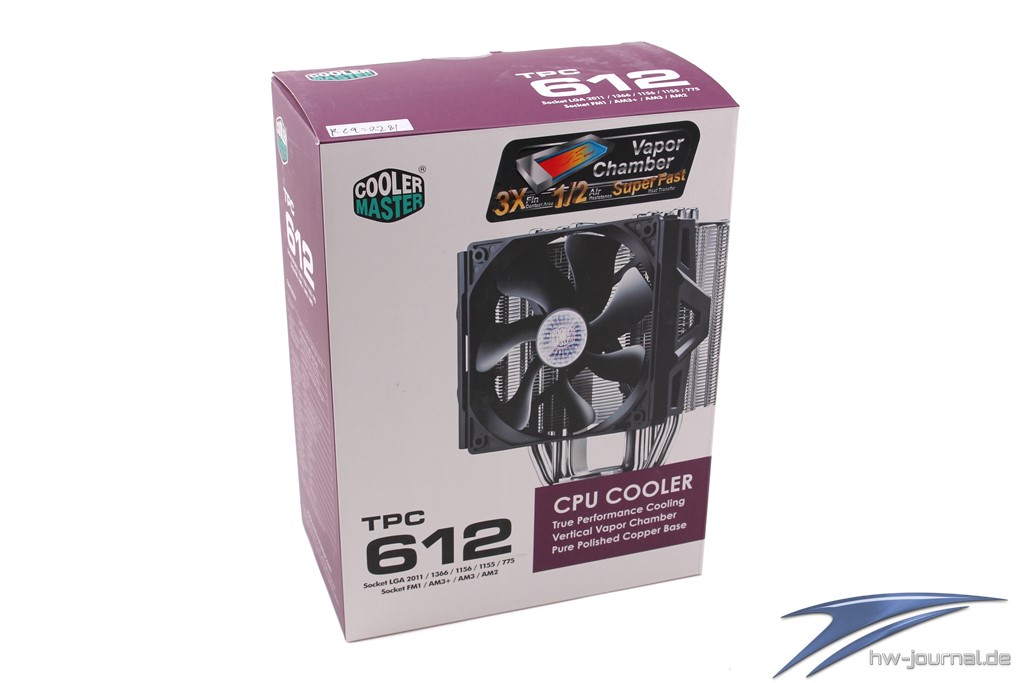

Cooler Master liefert den TPC 612 genannten Prozessorkühler in der üblichen weiß/lila, mit den technischen Daten, Bildern des Kühlers und Features bedruckten Kartonschachtel an den Kunden aus. Im Inneren wird der Kühler von stabilem Schaumstoff geschützt und gehalten. Damit bietet die Verpackung einen guten und sicheren Transportschutz.

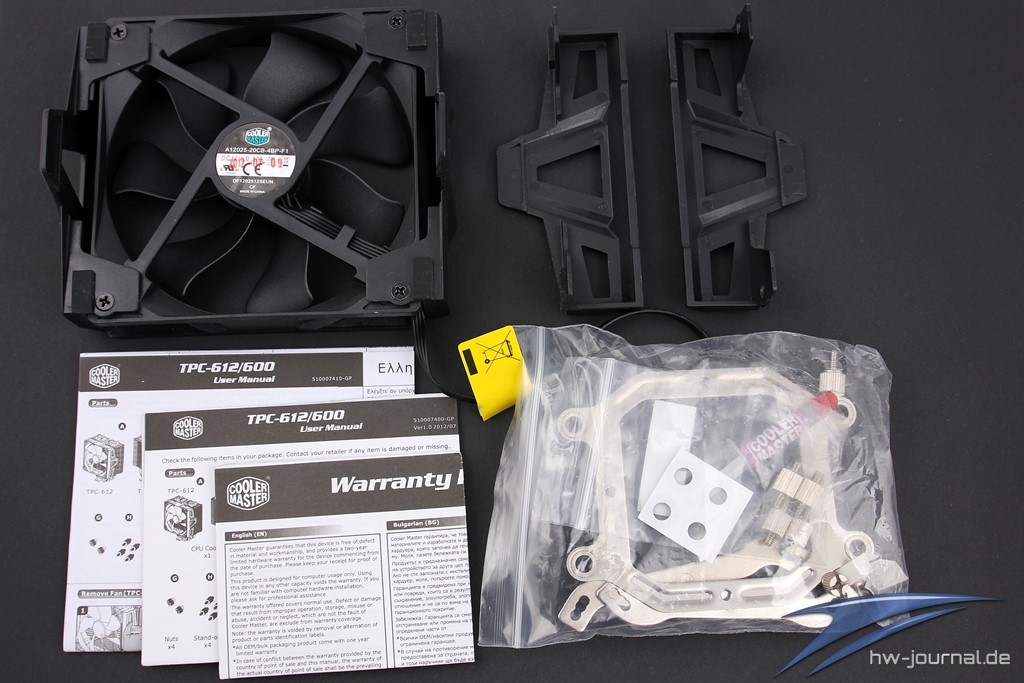

Der Lieferumfang beinhaltet natürlich zuerst einmal den Kühler selbst. Dazu kommt noch ein Cooler-Master-120-Millimeter-Lüfter aus eigenem Hause, welche wir später noch etwas genauer betrachten. Des Weiteren zählen Montagematerial für AMD (Sockel AM2, AM2+, AM3, AM3+, FM1) und Intel (Sockel LGA2011, LGA1366, LGA1156, LGA1155, LGA775), bebilderte, mehrsprachige Anleitungen, zusätzliche Halterung für einen weiteren Lüfter und eine Wärmeleitpaste von Cooler Master zum Lieferumfang des Kühlers.

Technische Daten *klicken zum Anzeigen*

Cooler Master TPC 612 - Kühler im Detail

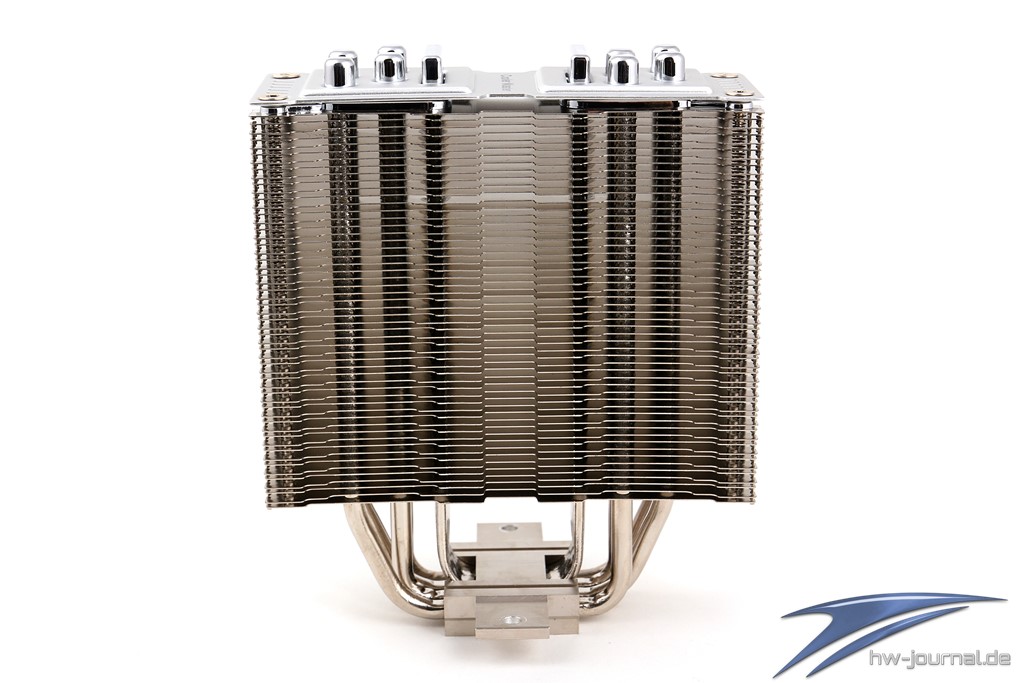

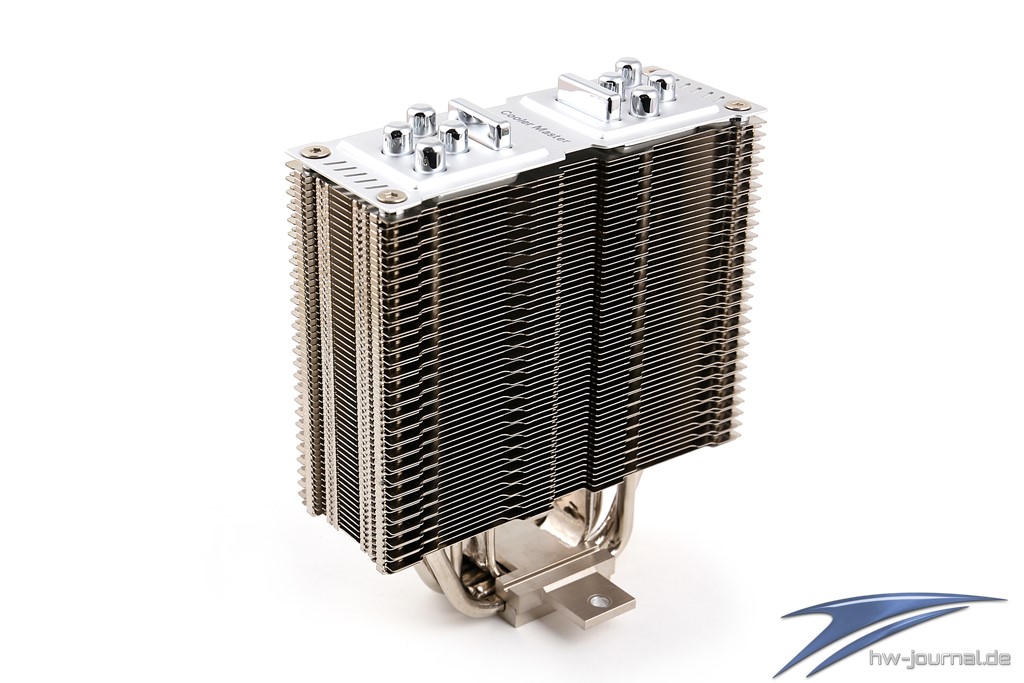

Die kleinere Zahl der Bezeichnung im Vergleich zum TPC 800 deutet schon an, das dieser Kühler etwas abgespeckt wurde. Neben den zwei Heatpipes, die eingespart wurden, ist der Kühler zudem auch flacher geworden. Der CPU-Kühler ist im bekannten Tower-Design gefertigt. Mit einer Höhe von 162 Millimetern inklusive Lüfter sind in gewöhnlichen ATX-Gehäusen keine Probleme zu befürchten. In der Breite erreicht Cooler Master 145 Millimeter - in der Tiefe sind es 97 Millimeter. Das Gewicht fällt mit 640 Gramm normal aus - ist damit aber auf keinen Fall problematisch.

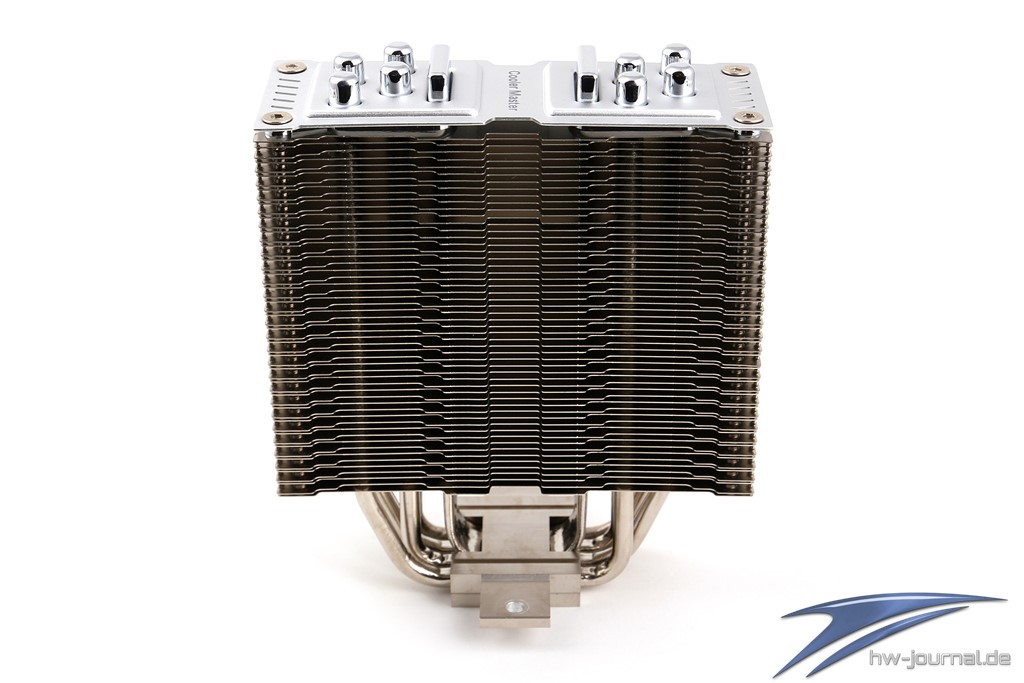

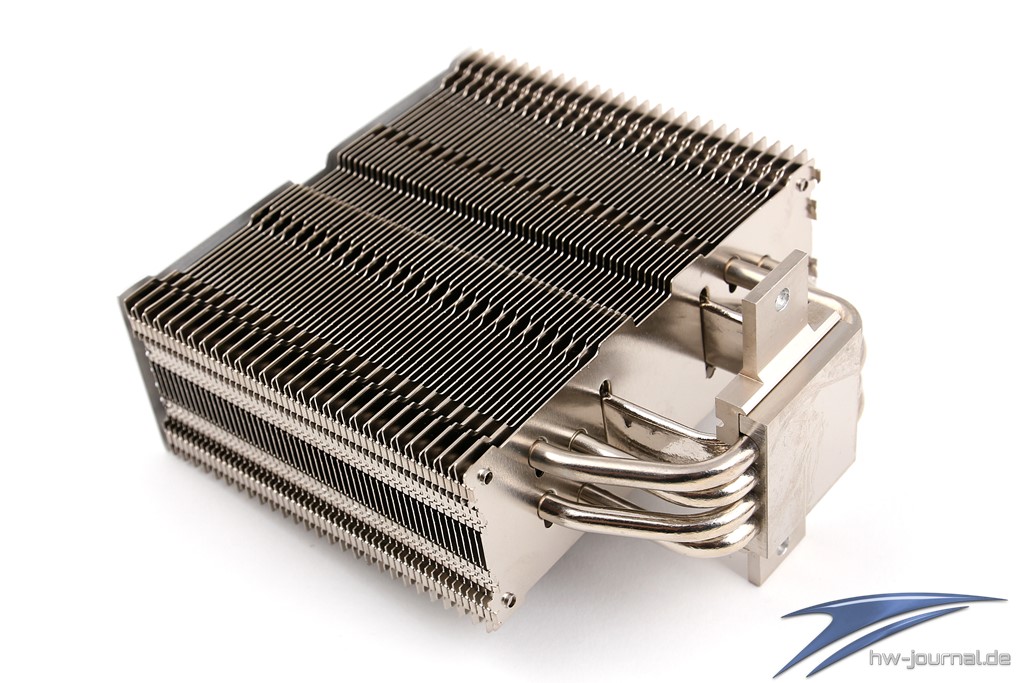

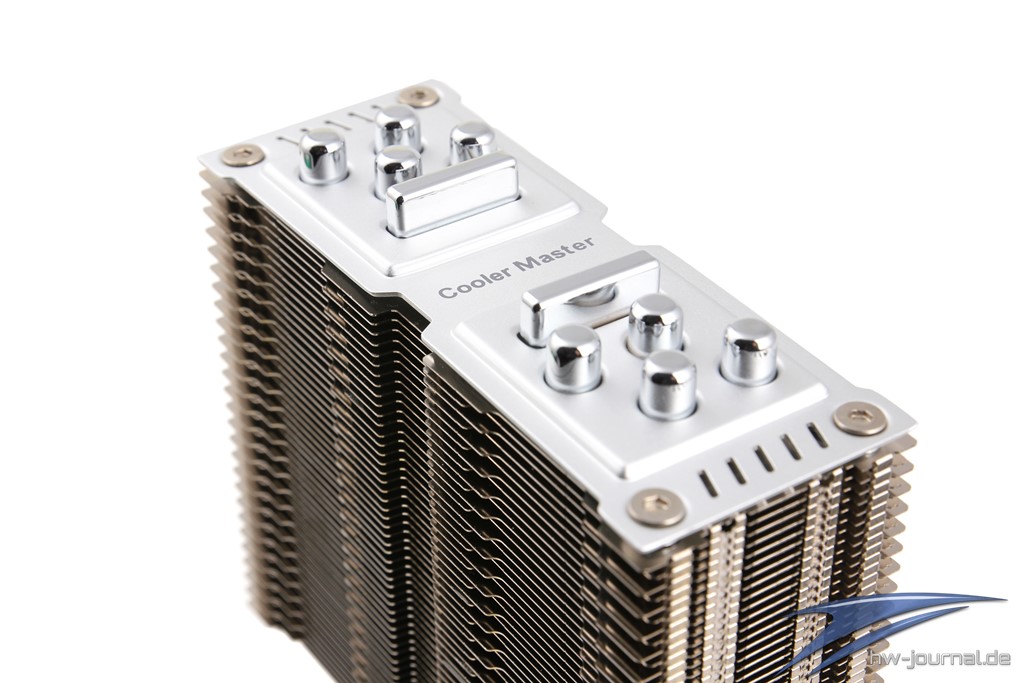

Vier Heatpipes und eine "Vertical-Vaporchamber" wurden von Cooler Master in den TPC 612 integriert. Die Aluminiumlamellen des Kühlbereichs sind mit den Heatpipes und der "Vertical-Vaporchamber" verlötet. Alle Komponenten des Kühlers sind komplett mit Nickel beschichtet und auf Hochglanz poliert. Die Verarbeitung bewegt sich auf sehr gutem Niveau.

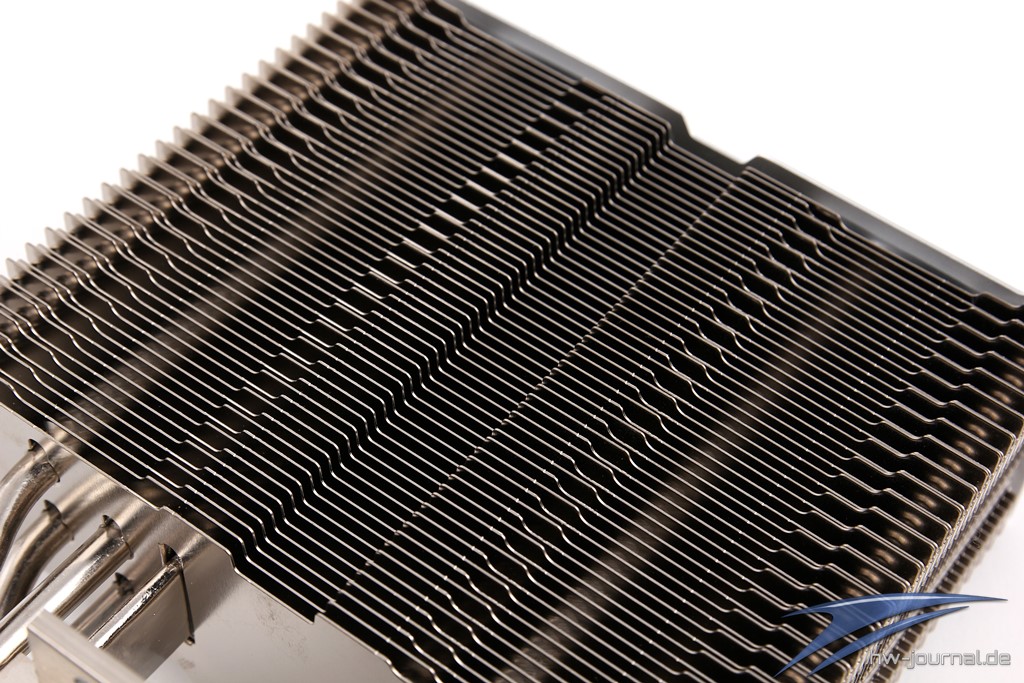

Die Stabilität der Lamellen, und damit auch des Kühlkörpers, ist als sehr gut zu bezeichnen. Mit einem Abstand von 1,5 Millimetern kann man von einer eher für schnelldrehende Lüfter ausgerichtete Konfiguration sprechen.

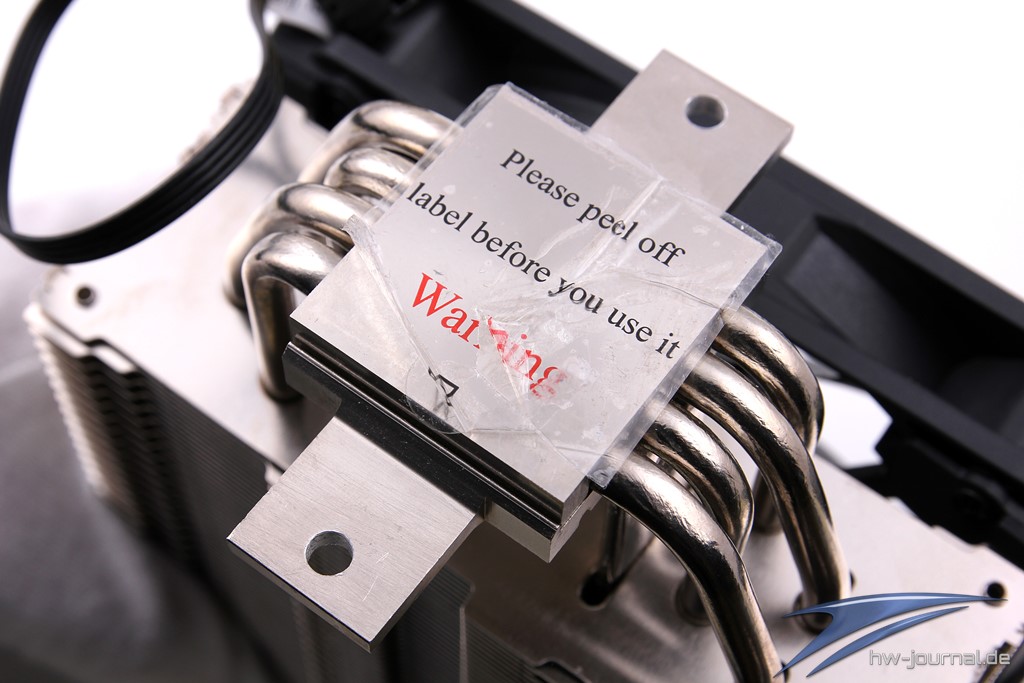

Cooler Master verwendet wie gewohnt die klassische Bauweise der in den Kühlerboden aufgelöteten Heatpipes. Über den Heatpipes ist dann die "Vertical-Vaporchamber" angebracht, welche sich in einer U-Forum durch den Kühler zieht. Die Oberfläche des Kühlerboden ist nicht auf Hochglanz poliert und zeigt sichtbare Rillen. Zum Transport wird die Kühlerunterseite von einer Kunststofffolie, mit Hinweis auf vorheriges Entfernen, vor Kratzern und Schmutz geschützt. Diese ist bei uns in keinem einwandfreien Zustand, weshalb auch der Kühlerboden nicht ganz sauber geblieben ist - hier gilt es sich noch zu verbessern.

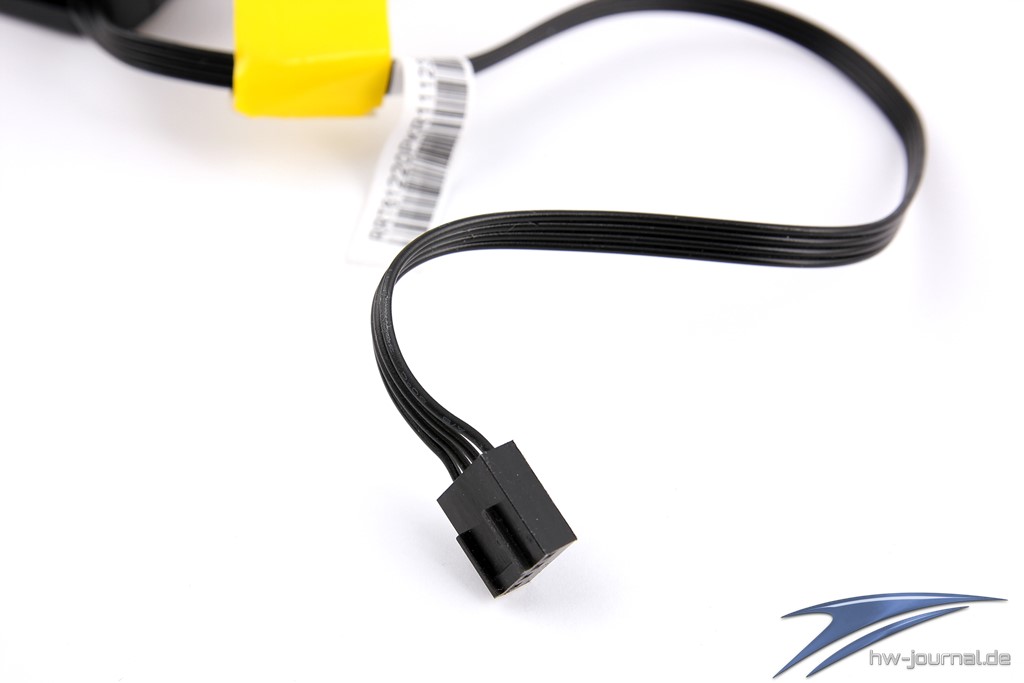

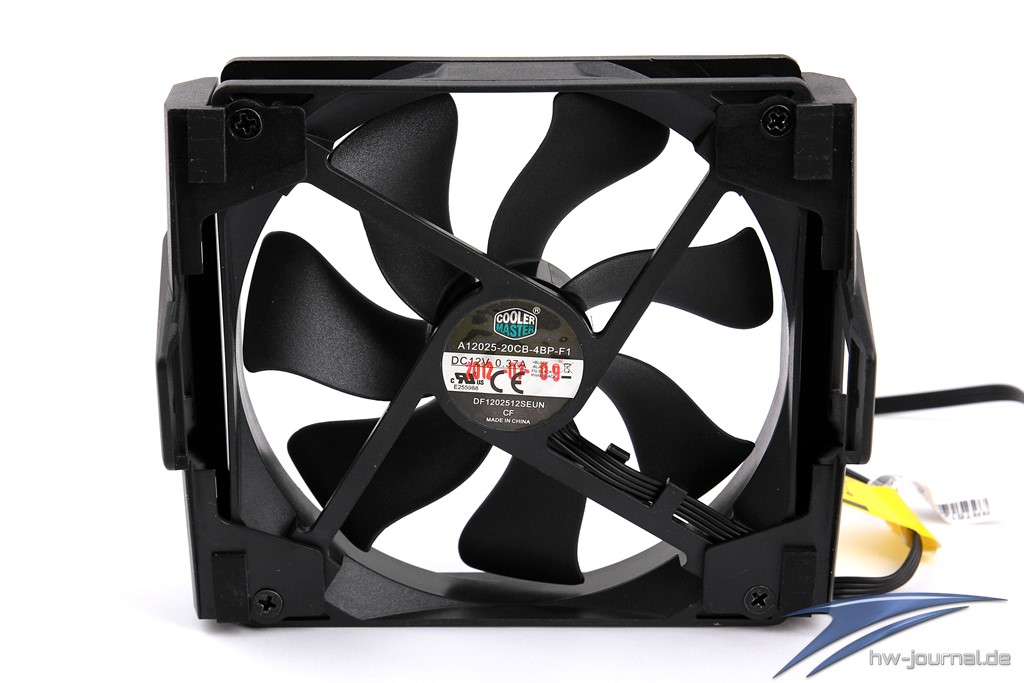

Der Hersteller liefert mit dem TPC 612 einen hauseigenen 120-Millimeter-Lüfter mit. Der Lüfter besitzt schwarzen Rahmen sowie schwarze Lüfterblätter. Mit einer maximalen Drehzahl von 2000 Umdrehungen bleibt abzuwarten, ob auch Silent-Enthusiasten zufrieden werden können - wir bezweifeln dies ersteinmal. Die Stromversorgung des 120-Millimeter-Lüfters wird durch PWM und einen 4-Pin-Molex-Stecker sichergestellt. Ein Sleeve wird für das ca. 30 Zentimeter lange Lüfterkabel nicht verwendet, da es sich aber um ein schwarzes Kabel handelt, ist dies zu verschmerzen.

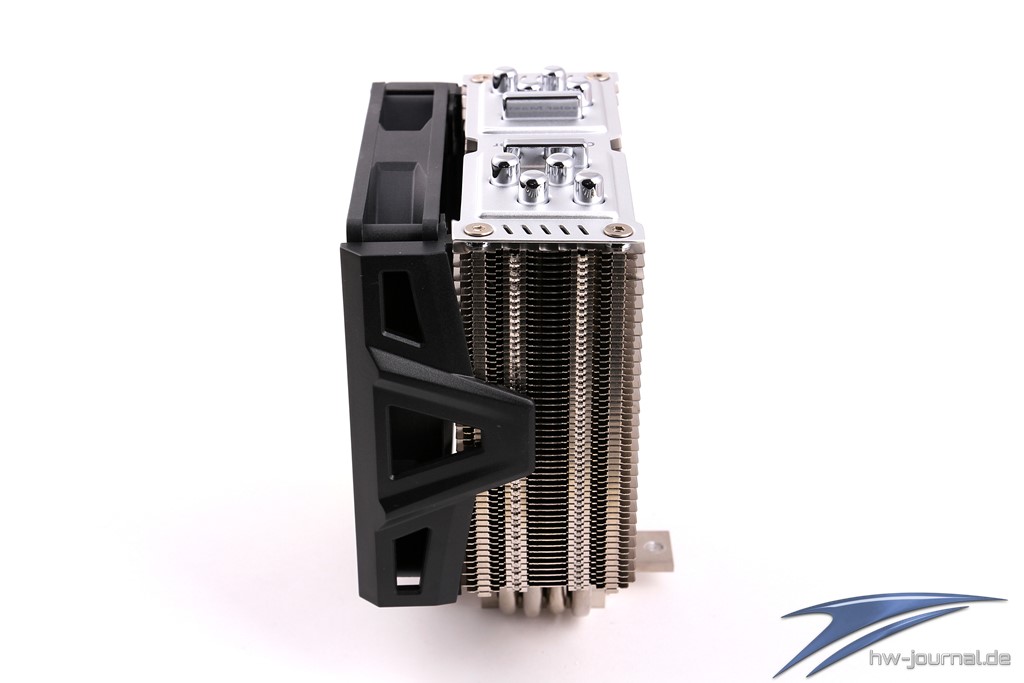

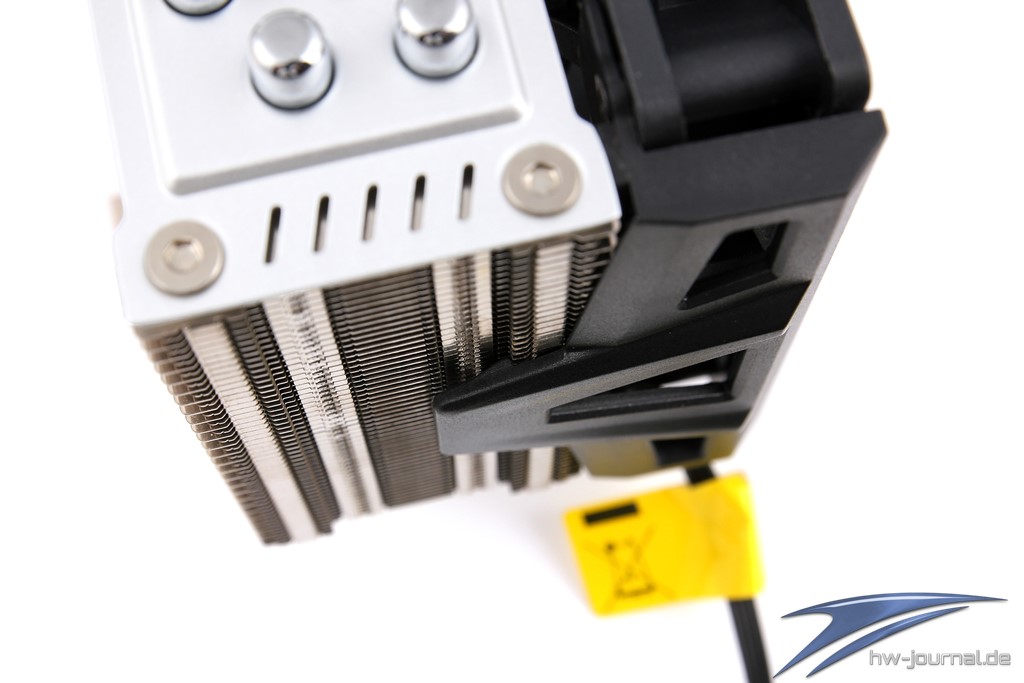

Cooler Master sieht zwei Lüfterklammern aus Kunststoff pro Lüfter vor, welche dann per Schrauben an den Lüfter moniert werden. Sobald dies geschehen ist, wird der Lüfter nurnoch auf den Kühlkörper "geklipst". Die Montage des Lüfters ist daher ein einfaches, zumindest wenn am Lüfter bereits die Klammern angebracht sind. Die Entkopplung des Lüfters wird durch vier Moosgummis ausreichend bewältigt.


Montage des Kühlers

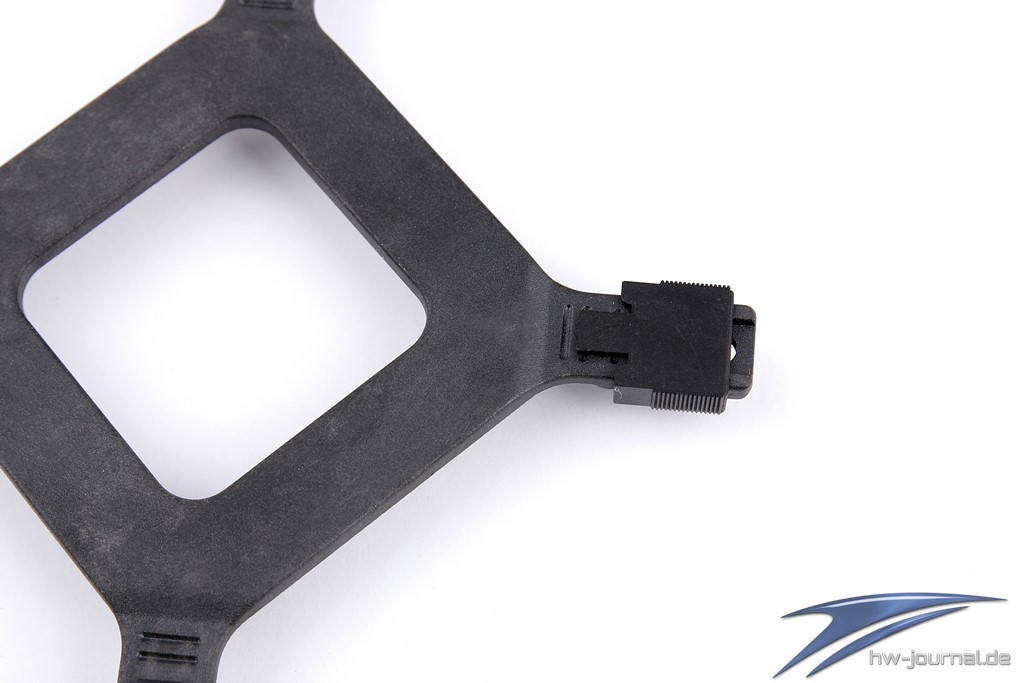

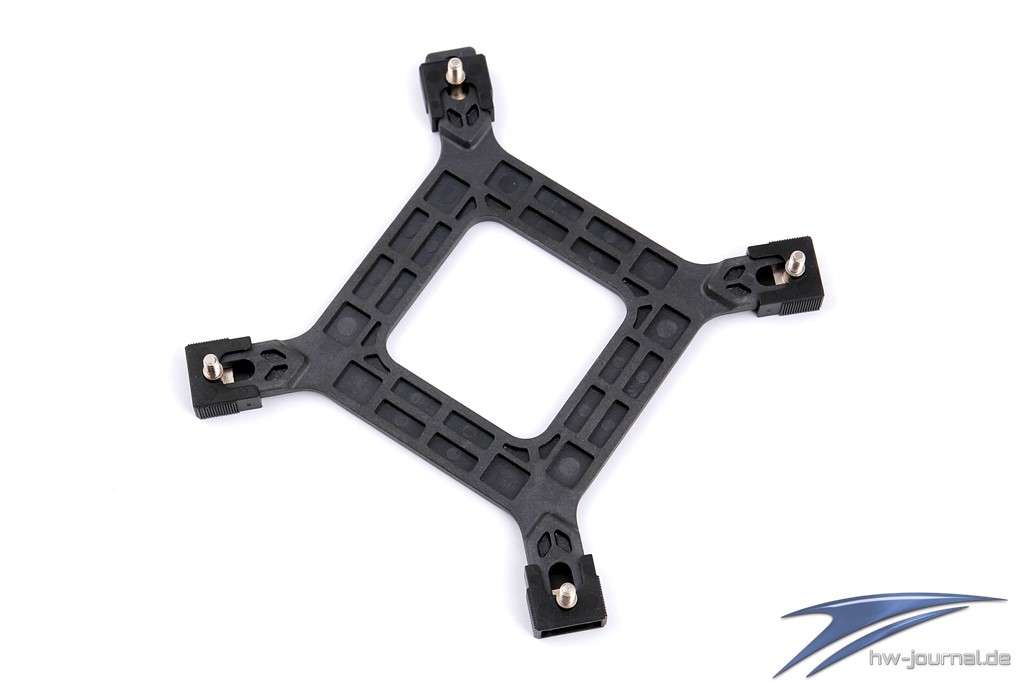

Der Kühler wird mit einer Backplatte aus Kunststoff montiert, sodass entweder das Mainboard noch nicht im Gehäuse montiert sein darf oder ein Ausschnitt an der richtigen Stelle im Mainboardtray vorhanden sein muss. Je nach Sockel müssen die Gewindestangen an einer anderen Position der Backplatte geschoben werden.

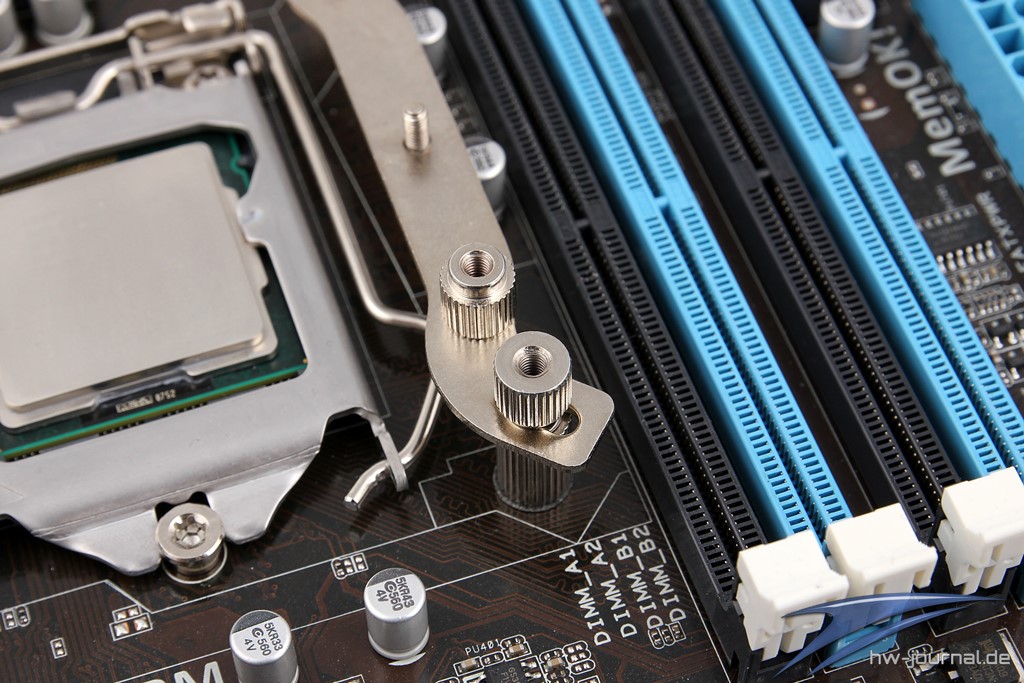

Das Mainboard herum gedreht geht es auf der Vorderseite mit .. weiter, welche in die Gewinde der Backplatte geschraubt werden. Darauf kommen dann zwei Befestigungsstege aus Metall, an denen später der Kühler befestigt wird. Die Stege werden mit Daumenschrauben angezogen.

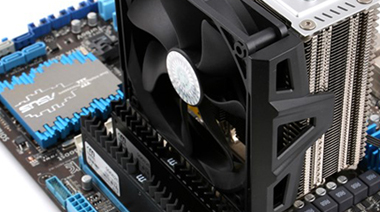

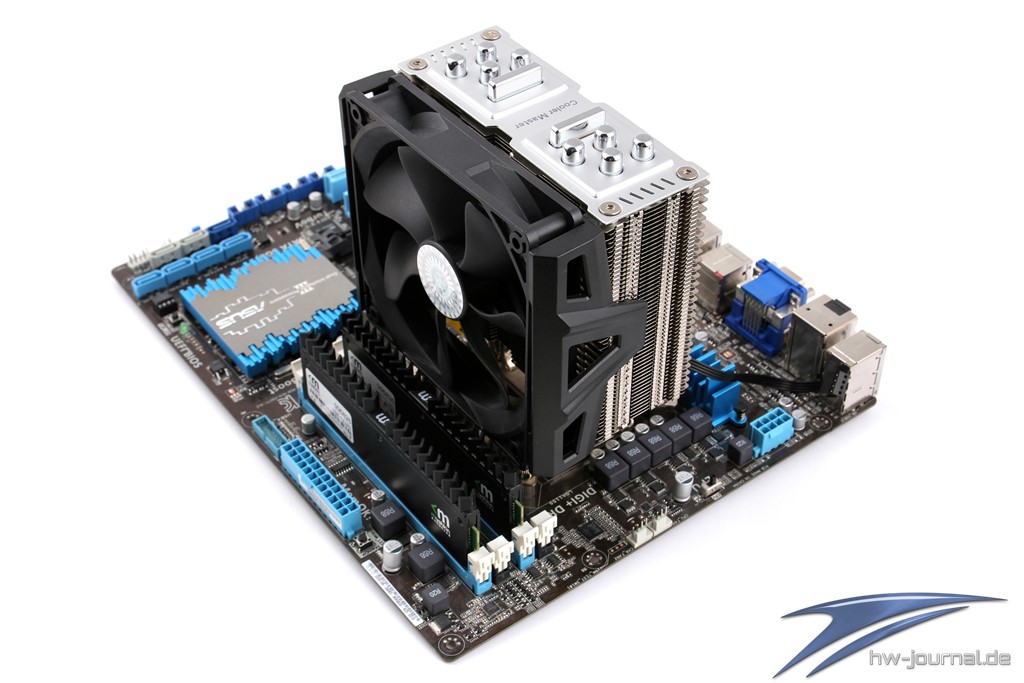

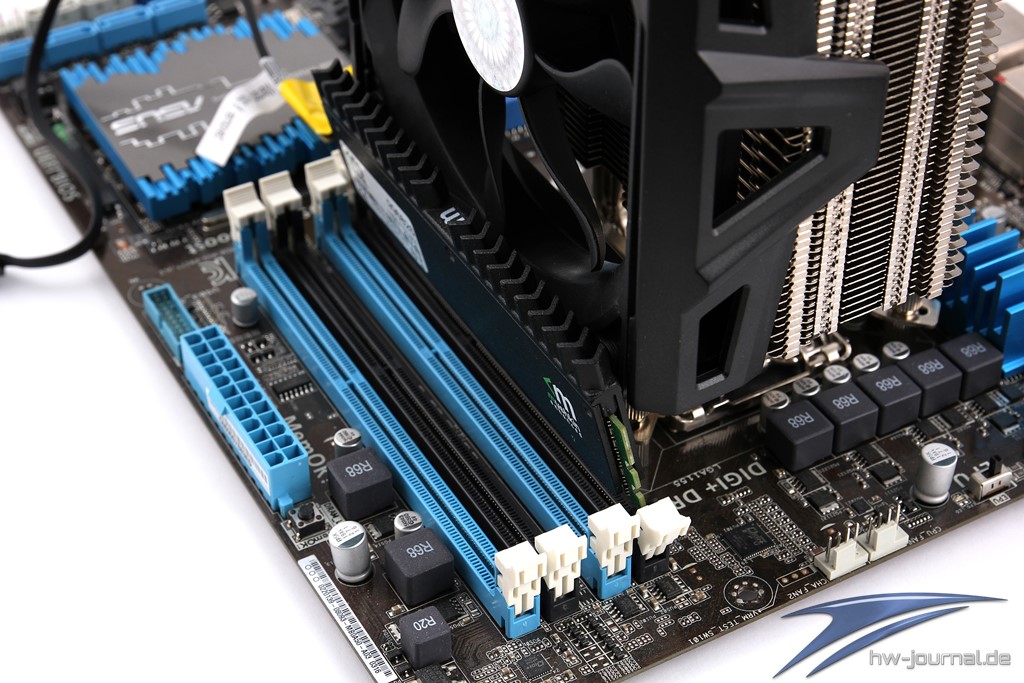

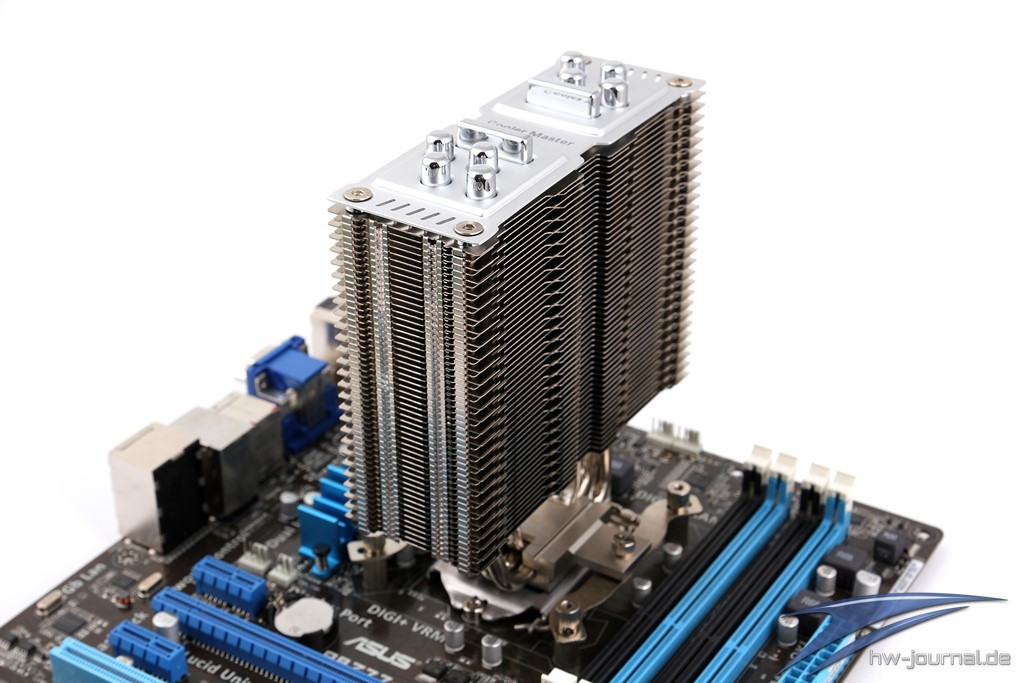

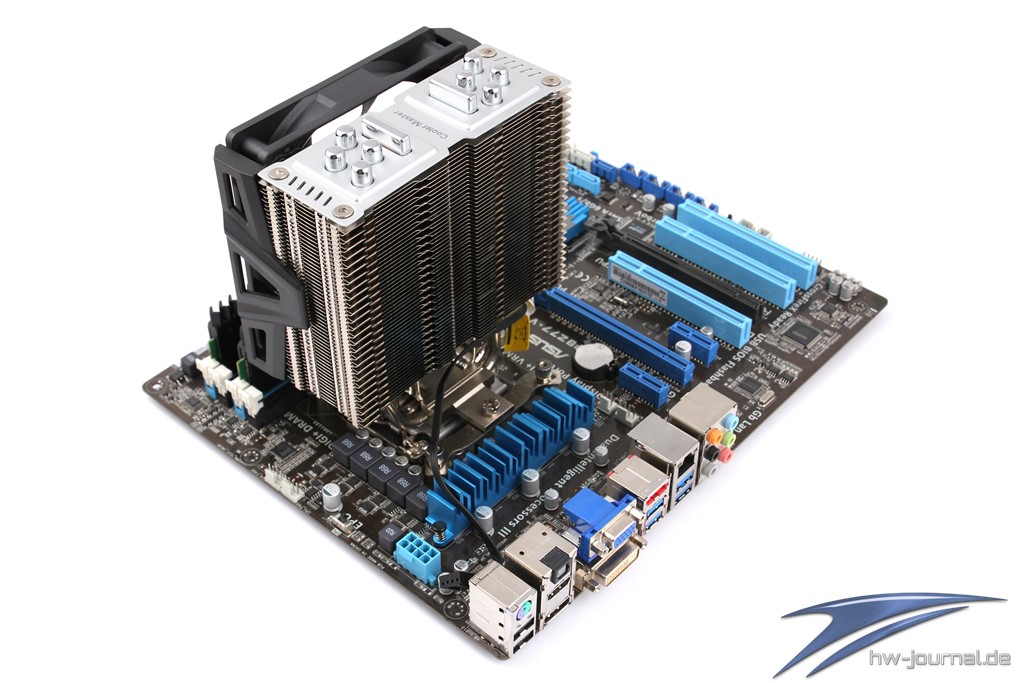

Zuletzt sind zwei Daumenschrauben zur Befestigung des Kühlers an den Befestigungsstegen vorgesehen. Diese Schrauben werden ohne Federn angebracht und können komplett eingedreht werden. Was die Kompatibilität angeht, wird bei unserem Mainboard durch den Lüfter ein Slot überragt - an dieser Stelle sind Arbeitsspeicher mit einer maximalen Bauhöhe von 32-Millimeter verwendbar. Auf den anderen Steckplätzen und bei den Mainboardkühlern gibt es dagegen keine Einschränkungen zu beklagen. Durch die Backplatte sitzt der Kühler sehr fest und sicher auf dem Mainboard.

Testsystem

Im Praxistest sollte der Kühler dann zeigen was in ihm steckt. Zum Einsatz kam das für alle Tests gültige und genormte Testsystem, welches in Form eines offenen Aufbaus realisiert wurde. Die Leistung eines CPU-Kühlers kann durch mehrere Umstände positiv oder negativ beeinflusst werden. Dazu zählt unter anderem auch ein Luftstrom, der durch zusätzliche Lüfter in einem Gehäuse erzeugt wird. Da aber jedes Gehäuse anders ist, bietet diese keine nennbare Vergleichsreferenz. Hinzukommen auch noch die Anordnung der einzelnen Kühlkomponenten und der angesprochene Luftstrom-Netzteil- und Gehäuselüfter. Aus diesem Anlass werden alle Kühlertests auf einem LeChuck Benchtabel, sprich einem offenen Systemaufbau, durchgeführt.

Testerverfahren

Im Zuge vieler Verbesserungen an den Testbedingen für CPU-Kühler haben wir ein Aquaero 4.0 zur Lüftersteuerung und Temperaturüberwachung dem Testsystem hinzugefügt. Desweiteren haben wir die Einstellungen des Prozessors, was die Taktraten angeht, verändert und die VCore-Einstellungen gesenkt. Zuletzt wird nun jeder Kühler, jeweils so wie der Kühler ausgeliefert wird, mit Referenzlüftern getestet. Raus gekommen ist nach vielen Tests ein System, welches jedem Kühler die gleichen Ausgangswerte liefert. Die in der Vergangenheit erzielten Werte bleiben aus diesem Grund außen vor und werden fortan nicht mehr erfasst, sind jedoch auf der nächsten Seite noch mit eingebunden.

Die Belastung des Prozessors übernimmt Prime 95 v27.6, ein forderndes Belastungsprogramm, welches eine recht gleichbleibende Belastung der CPU bietet. Der Prozessor wird 20 Minuten lang belastet, am Ende der Belastungszeit wird für 5 Minuten die Durchschnittstemperatur der CPU-Kerne eins bis vier durch AIDA64 2.50.2000 ermittelt. Ein Aquaero 4.0 übernimmt das Messen der Umgebungstemperatur und die Steuerung der Lüfter. Als Wärmeübertragungsmittel findet Artic Coolings oft gekürte und gelobte MX-2-Wärmeleitpaste Einsatz. Die Lüfter laufen einmal bei 12-Volt, dann bei 8,5-Volt und zuletzt noch mit 5-Volt. Pro Kühler sind es dann insgesamt drei Testläufe.

Aus den in den Testläufen ermittelten Daten errechnen wir dann die Temperatur der CPU in Abhängigkeit zur Umgebungstemperatur. Um realistische Werte "wie man es gewohnt ist"  zu bekommen, haben wir in unseren Tabellen jeweils 22 Grad Celsius Umgebungstemperatur hinzugerechnet. Somit sind unsere Angaben in den Tabellen Grad Celsius Angaben. Natürlich ist auch eine solche Datenmenge nicht vor Messtoleranzen gefeit und so sind Schwankungen im Bereich von 0,5 Grad Celsius bei den gemessenen Temperaturen möglich.

Testergebnisse: Standardlüfter

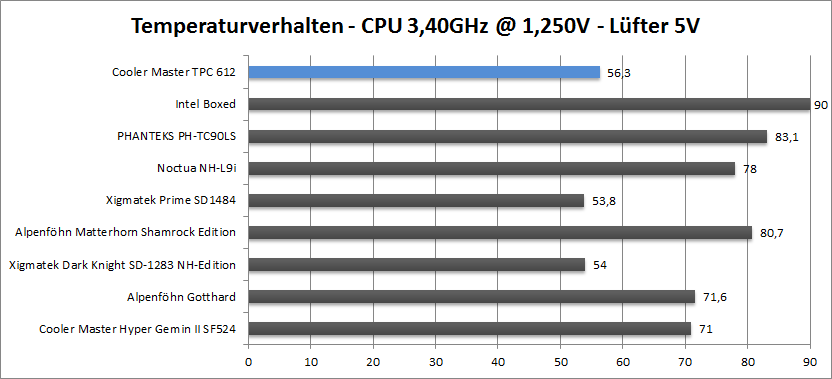

Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten

Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten

Da die heutigen AMD und Intel Systeme mit stromsparenden Funktionen ausgestattet sind, Takten diese bei nicht benötigter Leistung herunter. Aus diesem Grund wurde bei unserem Test alles an diesen Stromspar-Optionen abgeschaltet.

Nachbetrachtung der Werte

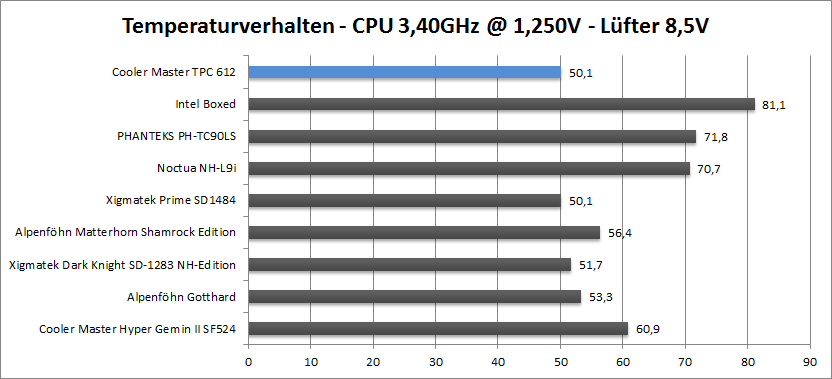

Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten

Bei 3,4-GHz und einer Lüfterdrehzahl von 12- und 8,5-Volt kann sich der TPC 612 an die Spitze des Testfeldes setzten. Selbst große Kühler wie der Xigmatek Prime SD1484 sind nur gleichwertig was die Kühlleistung angeht. Bei einer Lüfterdrehzahl von 5-Volt dann schwindet die Leistung spürbar, wodurch z.B. der Xigmatek Dark Knight SD-1283 Night Hawk Edition vorbei ziehen kann.

Nachbetrachtung der Werte

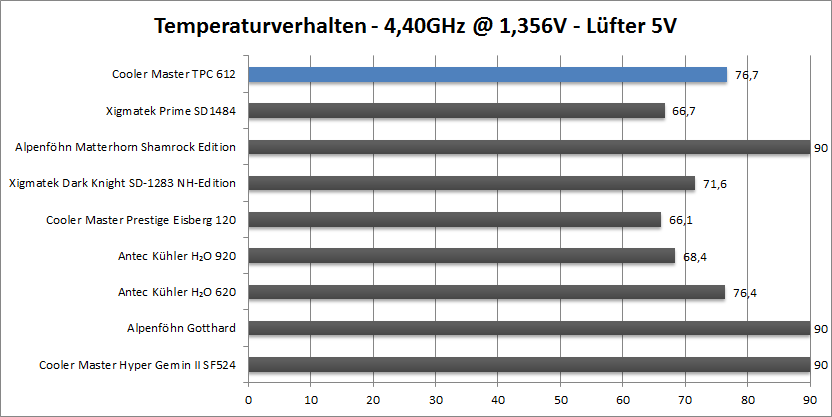

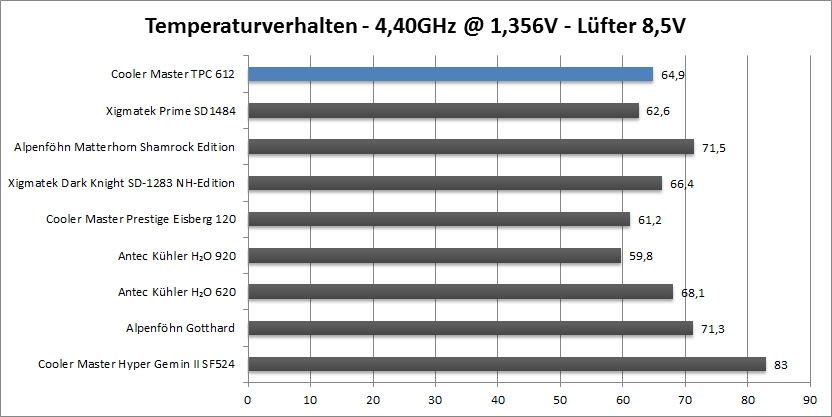

Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten

Wird der Prozessor mit 4,4-GHz betrieben kann Cooler Master mit dem TPC 612 sehr gut mit den anderen Kühlern mithalten. Selbst bei 8,5-Volt ist die Kühlleistung mehr als gut. Bei 5-Volt dann ist die Leistung wieder spürbar geringer.

Lautstärke / Schalldruck

Diese Angaben sind rein subjektiver Natur und entsprechen dem persönlichen Empfinden des Redakteurs, welches ohne ein entsprechendes Schalldruck-Messgerät nicht mit Messwerten belegt werden kann. Daher kann es je nach Anwender durchaus unterschiedlich ausfallen. Nebengeräusche im Raum können das „Ergebnis“ zusätzlich noch verfälschen.

Cooler Master setzt bei dessen Lüfter auf ein Modell aus eigenem Hause. Die Lüfterdrehzahl fällt mit 1900 Umdrehungen pro Minute bei 12-Volt recht hoch aus - primär beklagen wir an dieser Stelle das laute Geräusch durch den Luftstrom. Bei 8,5-Volt sinkt die Lautstärke, bleibt aber weiterhin präsent, weshalb der Lüfter auf jeden Fall noch aus einem System heraus zu hören ist. Bei 5-Volt wird dann ein recht erträgliches Niveau erreicht, was aus einem geschlossenen Gehäuse nicht mehr zu hören sein sollte. Das Lüfterlager gibt Drehzahlunabhängig keinen Grund zur Kritik.

Testergebnisse: Referenzlüfter

Zu den Verbesserungen unserer Testbedingen gehört auch, dass wir einen Test der Kühler mit Referenzlüftern vorsehen. Bei 120-Millimeter-Lüftern setzten wir auf GELID Solutions WING 12 UV Blue, welcher mit 12-Volt bei 1600, mit 8,5-Volt bei 1300 und mit 5-Volt mit 900 Umdrehungen pro Minute seine Runden dreht. Bei 140-Millimeter-Lüftern setzten wir auf einen BeQuiet SilentWingsUSC, welcher bei 12-Volt mit 1100, bei 8,5-V mit 850 und bei 5-Volt mit 400 Umdrehungen pro Minute rotiert. Beide Lüfter haben zwar völlig unterschiedliche Drehzahlen, trotzdem wird, zumindest bei 12-Volt, bei beiden Lüftern ein Luftstrom von circa 105 Kubikmeter Luft in der Stunde erreicht. Zur Unterscheidung, welche Lüfter Einsatz fanden, sind die Ergebnisse welche mit 140-Millimeter-Lüfter erreicht wurden heller gefärbt.

Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten

Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten

Da die heutigen AMD und Intel Systeme mit stromsparenden Funktionen ausgestattet sind, Takten diese bei nicht benötigter Leistung herunter. Aus diesem Grund wurde bei unserem Test alles an diesen Stromspar-Optionen abgeschaltet.

Nachbetrachtung der Werte

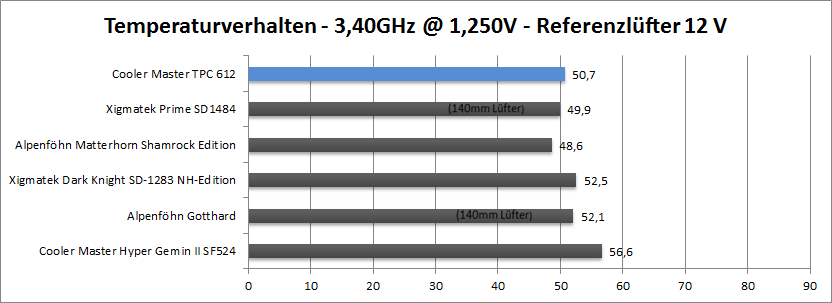

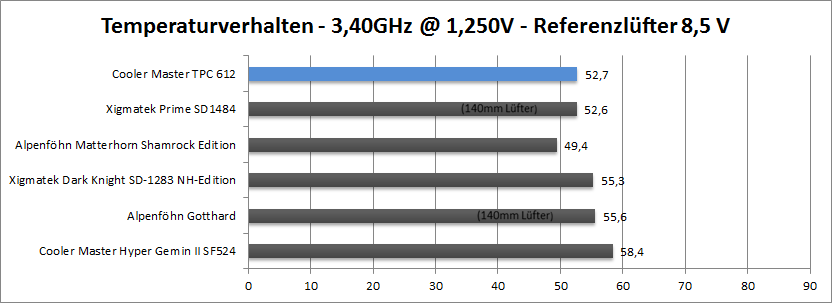

Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten

Auch mit unserem Referenzlüfter kann sich der Cooler Master TPC 612 gegen die Konkurrenz gut behaupten.

Nachbetrachtung der Werte

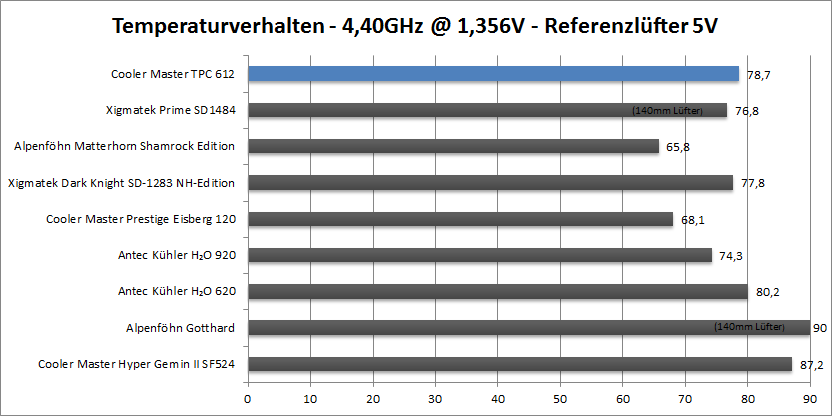

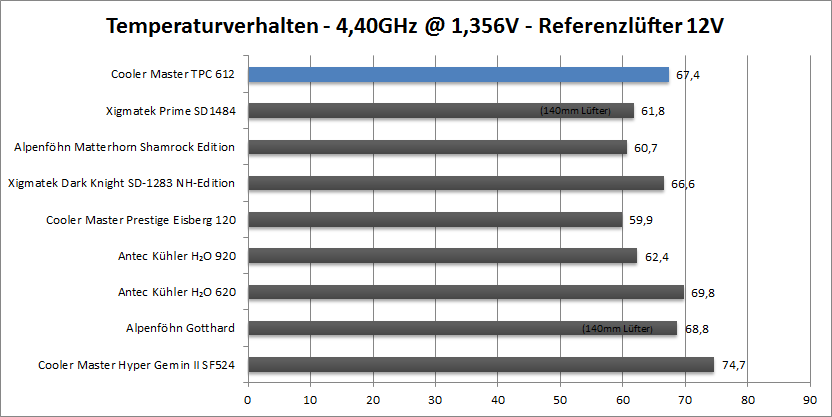

Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten

Bei 4,4-Ghz und selbst 5-Volt-Lüfterspannung reicht die Kühlleistung immernoch aus, um den Prozessor auf Temperatur zu halten. Die Kühlleistung bricht keine neuen Rekorde - hält sich aber gut im Mittelfeld.

Fazit

Cooler Master hat mit dem TPC 612 einen Kühler auf den Markt gebracht, der mit der "Vertical-Vaporchamber" eine Innovation bringt, ansonsten aber leider am Boden der Tatsachen bleibt. Die Kühlleistung mit dem mitgelieferten Lüfter geht in Ordnung, gerade aber wenn unser langsamerer Referenzlüfter zum Einsatz kommt hingt der Kühler dem Testfeld spürbar nach. Verpackung und Lieferumfang zeigen keine Probleme auf - nur die nicht richtig aufgebrachte Kunststofffolie am Kühlerboden stört. Die Verarbeitung der Lamellen, des Kühlerboden und der kompletten Vernickelung ist als sehr gut zu bezeichnen. Der mitgelieferte Lüfter zeigt sich in fast allen Lebenslagen als Störenfried, was primär durch den hohen Luftstrom verursacht wird. Einen Preis hat Cooler Master bis jetzt noch nicht genannt und auch im Preisvergleich ist der Kühler noch nicht gelistet (Stand: 26.048.2013). Wir gehen von einem Preis zwischen 30 und 40 Euro aus. Unter der Prämisse das der Kühler preislich sehr attraktiv gelistet werden wird, kann er schon wieder als sehr günstige Alternative geführt werden.

Cooler Master TPC 612 Vapor Chamber zum Spartarif, 01.07.2013
Luftkühlung Testberichte	Hersteller-Homepage	Im Geizhals-Preisvergleich nicht gelistet.
Pro	Contra
+ sehr gutes P/L-Verhältnis + gute Verarbeitung und Design	- Lüfter relativ laut - max. CPU-Kühler Höhe

Auf Grund der guten Leistungen räumt der Cooler Master TPC 612 unseren Gold-Award ab. Als Leisetreter kann der Kühler jedoch wahrlich nicht eingestuft werden. Im Forum kann Kritik, Lob oder allgemeines Feedback geäußert werden.
