Testsystem vorgestellt
Unsere Gehäusetests werden nach einem standardisierten Prinzip durchgeführt. Wie wir testen kann wie gewohnt in unserem Gehäuse-Testsystem nachgelesen werden. Auf diese Art und Weise ist eine Vergleichsmöglichkeit aller Testberichte im Bereich von Gehäusen gegeben.
Intel Z97 ATX-Gehäuse Setup |
   | |
| Prozessor: | Intel Core i7-4770K - Turbo off | |
| Mainboard: | MSI Z97 Gaming 6 | |
| Storage: | OCZ Vector 180 - 240GB | |
| Kühlung: | be quiet Dark Rock Pro 3 | |
| RAM: | 2x2GB Exceleram DDR3 (ERB300A) | |
| Netzteil: | be quiet! Dark Power Pro 11 - 850W | |
| Grafikkarte: | 2x MSI GTX 970 4G (SLI) | |
| Betriebssystem: | Windows 8 x64 | |
| Grafiktreiber: | 359.06 WHQL | |

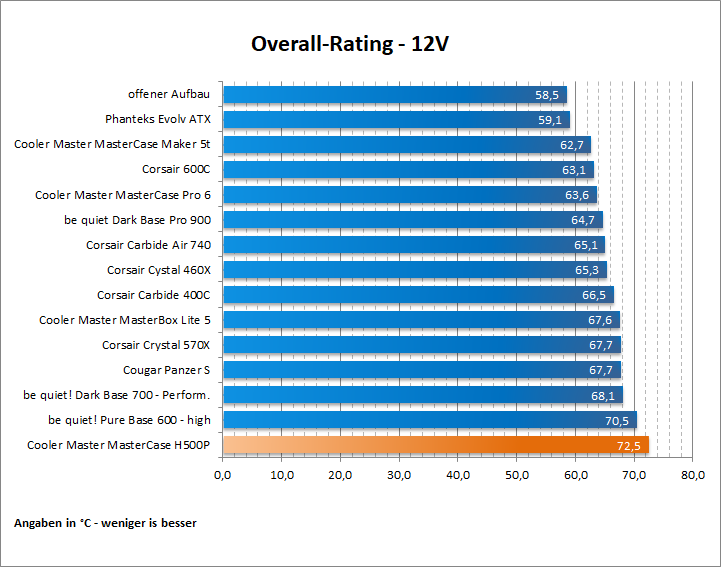

Overall-Rating
Das Overall-Rating ist eine Zusammenfassung aller Temperaturen und Messwerte. In der Summe ergibt sich daraus ein Leistungsindikator hinsichtlich der Kühlleistung eines jeden Gehäuses. Wir sind aktuell bemüht die Vergleichsbasis aufzufüllen, so dass alle ermittelten Werte auch in Relation zueinander stehen.
Lautstärkemessung

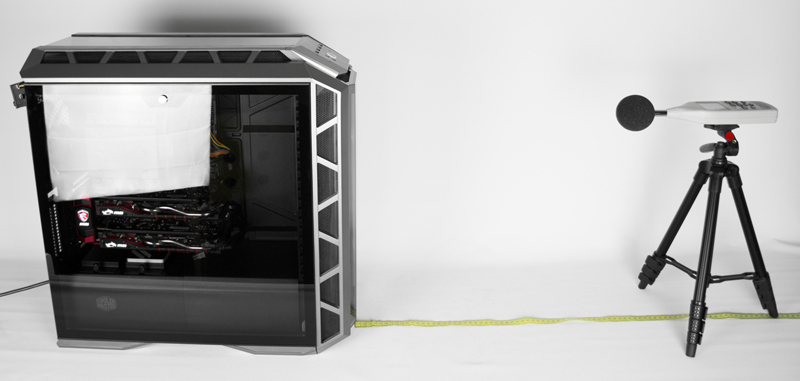

Gemessen wird mit einem Schallpegelmessgertät "PCE 318". Dieses sitzt festgeschraubt auf einem Stativ und erfasst die Lautstärke 50cm entfernt von der Gehäusefront. Der von uns genutzte Messraum liegt unter 30 Dezibel Grundlautstärke und ist subjektiv beurteilt, mit absoluter Stille zu bezeichnen. Um eine Ausgangsbasis zu haben, wurden zu Beginn die Werte des offenen Aufbaus gemessen, also auf einem Benchtable. Diese folgen später mit in den ersten Berichten und bleiben dauerhaft in der Übersicht bestehen.
Temperaturmessung
Um unser Testsystem auf Temperatur zu bringen, kommen die Tools AIDA64 (5.50), Furemark (1.17.0) und Prime95 (v28.5) zum Einsatz. Prime95 läuft im "Maximum-Heat-Test", jedoch aber nur mit vier Threads, da sonst die Haswell-CPU einen thermischen Reißaus erleben würde. Des Weiteren ist der Turbo-Modus im UEFI-BIOS deaktiviert worden. Furmark 1.17.0 wird im Custom-Modus (1280x720 - non Fullscreen) betrieben. Die beiden zuletzt genannten synthetischen Last-Tools laufen parallel 30 Minuten lang.
Fehlanzeige: 5,25 Zoll Schächte finden sich in kaum einem modernen Gehäuse wieder. Deshalb mussten wir auch dieses Mal wieder improvisieren und einen geeigneten Platz für unsere Lüftersteuerung suchen. Während die Kabel über die Rückseite des Gehäuses und dann zwischen Top und Rahmen hervorkommen, baumelt unsere Steuerung an der Hinterseite. Wir sind der Meinung, dass der natürliche Airflow des Gehäuses so nicht beeinflusst wird.
Nach Abschluss der Messverfahren werden die Werte mittels AIDA 64 notiert. Aus den in den Testläufen ermittelten Daten wird dann die Temperatur der CPU, in Abhängigkeit zur Umgebungstemperatur, die zuvor mit Hilfe eines separaten Thermometers gemessen wurde, ermittelt und dokumentiert. Um realistische Werte "wie man es gewohnt ist" zu bekommen, haben wir in unseren Tabellen jeweils 22 Grad Celsius Umgebungstemperatur hinzugerechnet. Als Maßeinheit wird dann logischer Weise auf Grad Celsius gesetzt. Natürlich ist das angewandte Verfahren nicht vor Messtoleranzen gefeit, was also Schwankungen im Bereich von 0,5 Grad Celsius bei den gemessenen Temperaturen möglich macht.
Kurze Auswertung

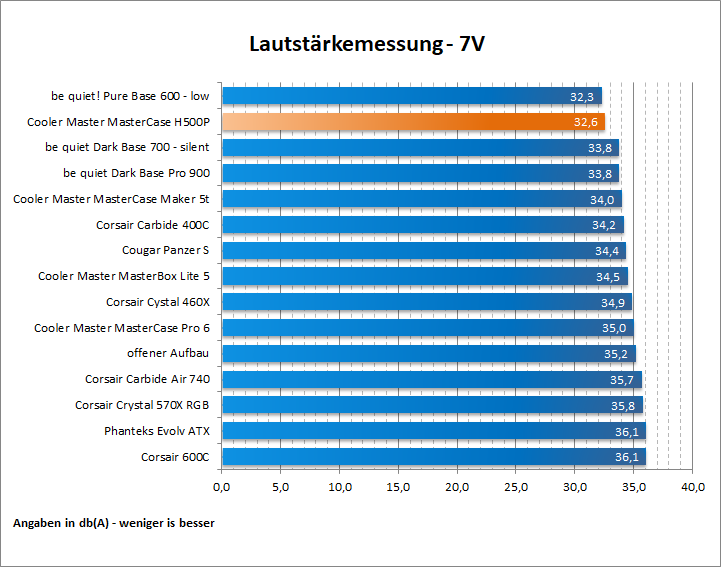

Cooler Master's MasterCase H500P kann im 7V Betrieb wunderbar punkten. Die sehr laufruhigen Front-Lüfter die gerade mal ein Maximum von 800 U/min erreichen können sind daher auch nicht laut. Weiterhin kann der Schall nur zur Seite entweichen, während vergleichsweise die relative offene Bauart des Cougar Panzer S den Schall auch direkt zum Mikrofon trägt. Der 12V Betrieb hingegen reiht sich in das vordere Mittelfeld ein bestätigt die Laufruhe der Lüfter. Wie sich das aber auf die Temperaturen auswirkt haben wir auf den nächsten Seiten festgehalten.
