Innenansichten

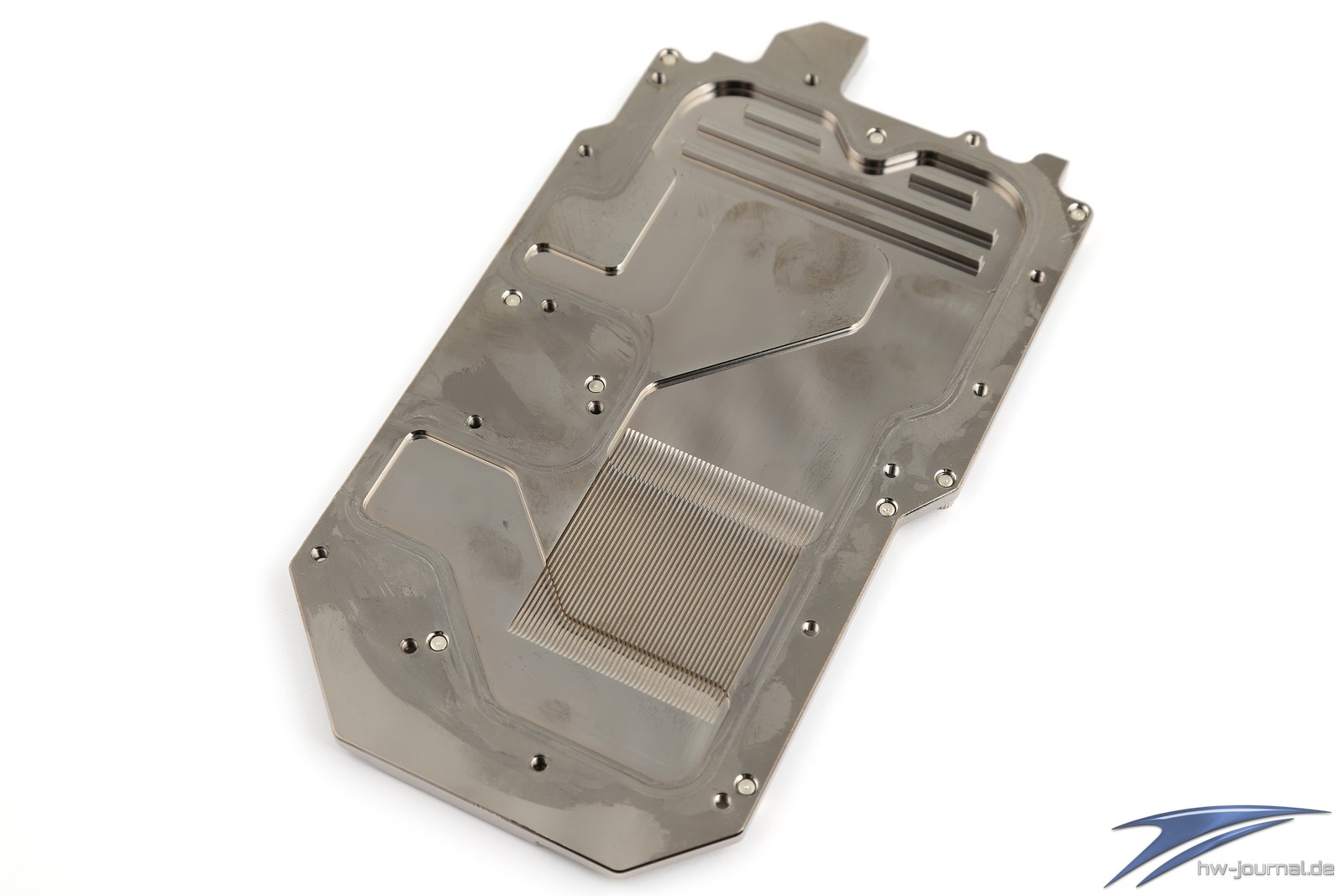

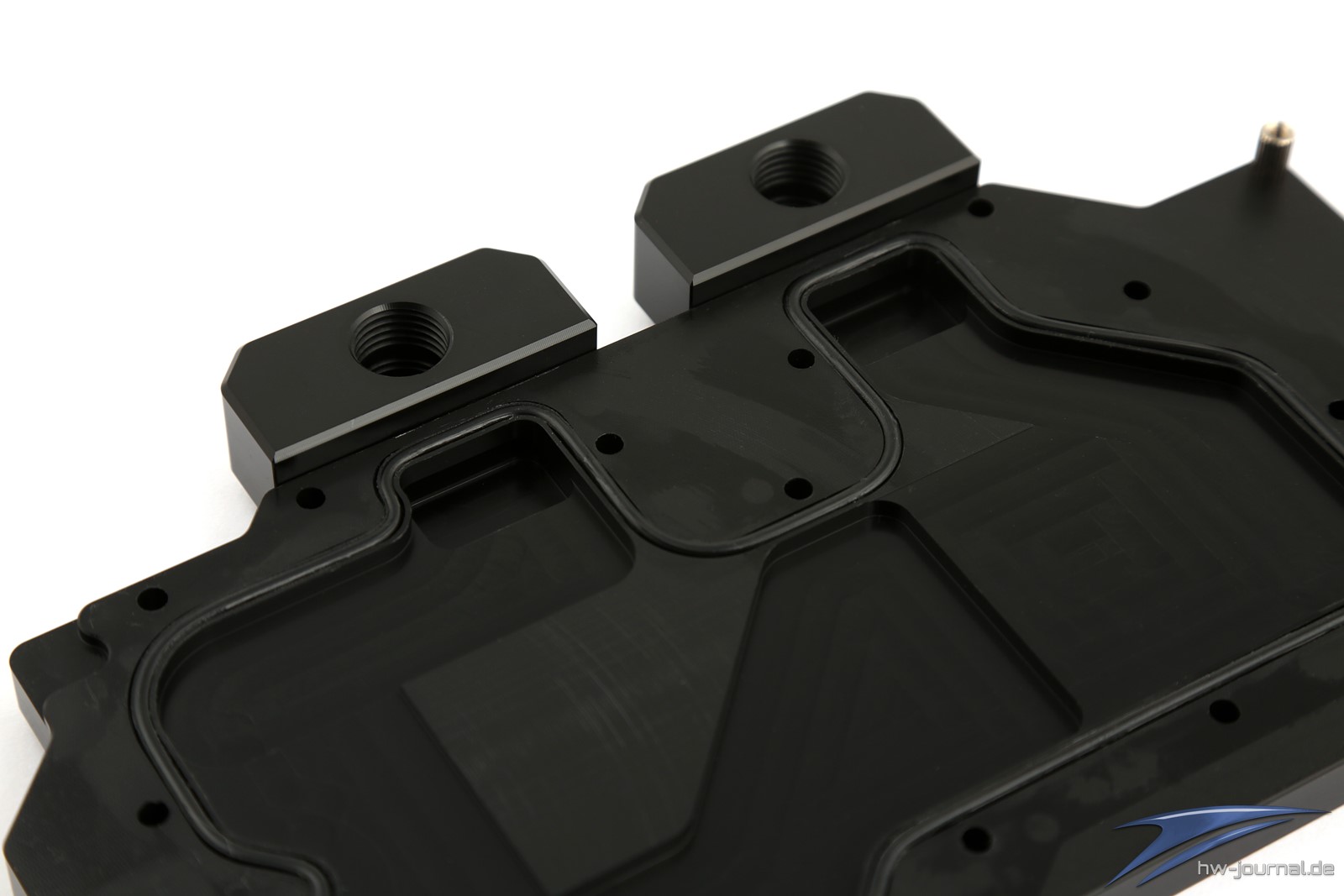

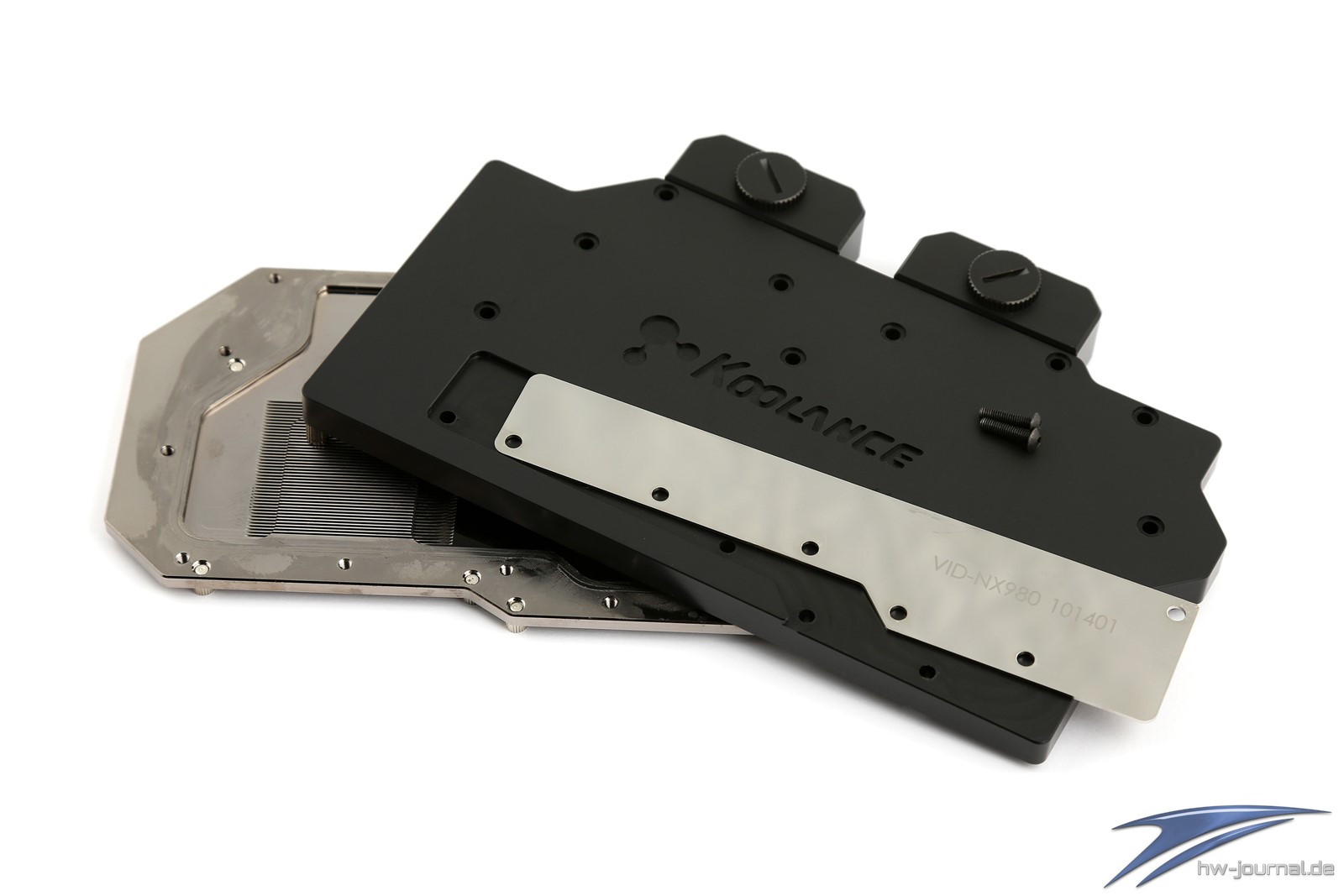

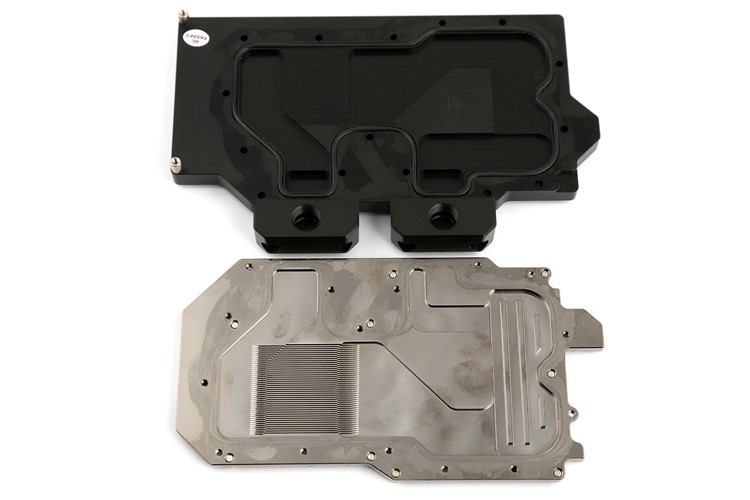

Nachdem die 15 Schrauben entfernt und der Deckel abgenommen ist, kommt der Innenaufbau des Der VID-NX980 zum Vorschein. Der Kühlkanal ist im Acetal-Deckel sowie auch im Boden eingefräst.
Das Kühlwasser überströmt neben der GPU, auch die Speicherbausteine und die Spannungswandler - damit werden alle wichtigen Komponenten direkt mit Wasser gekühlt.

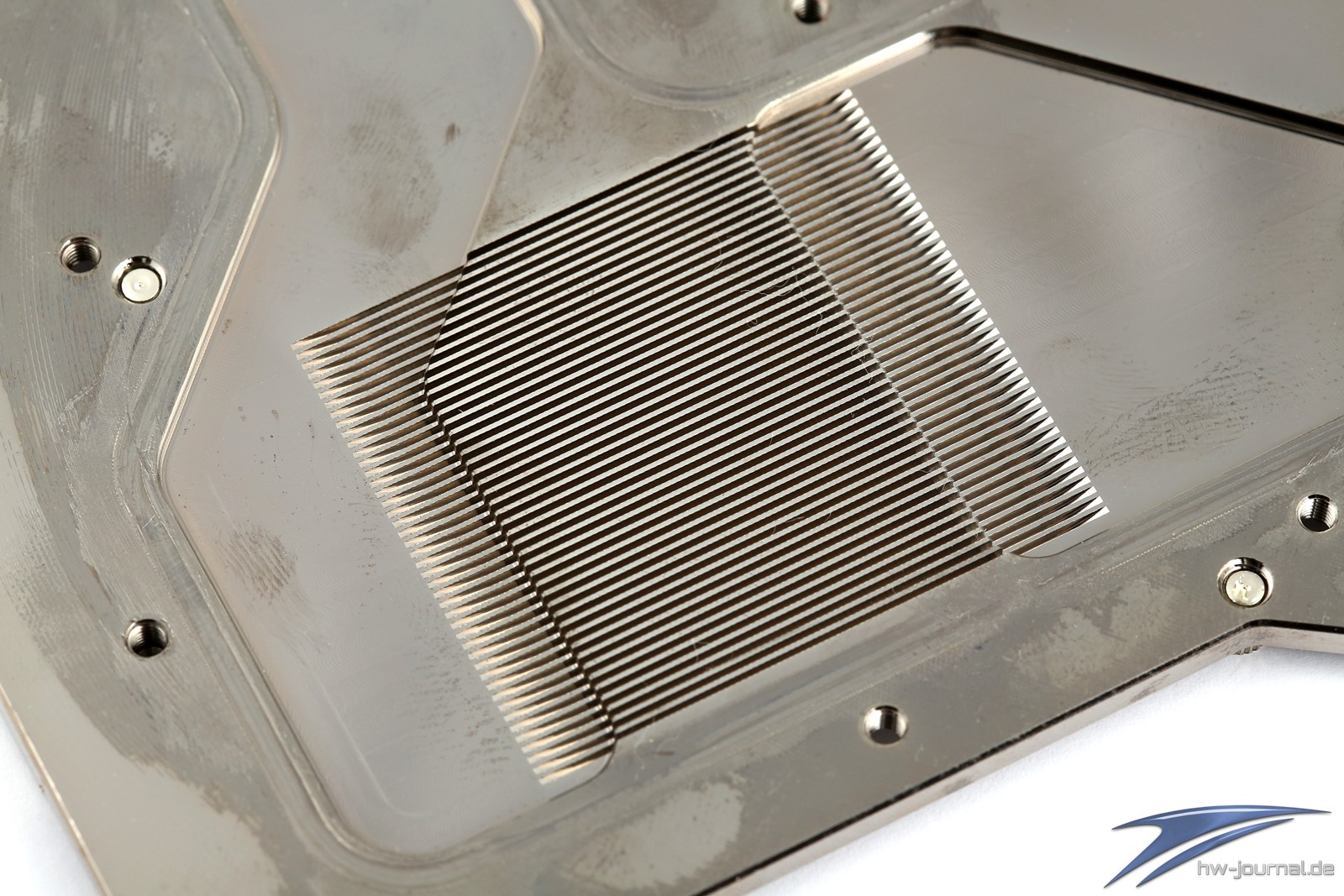

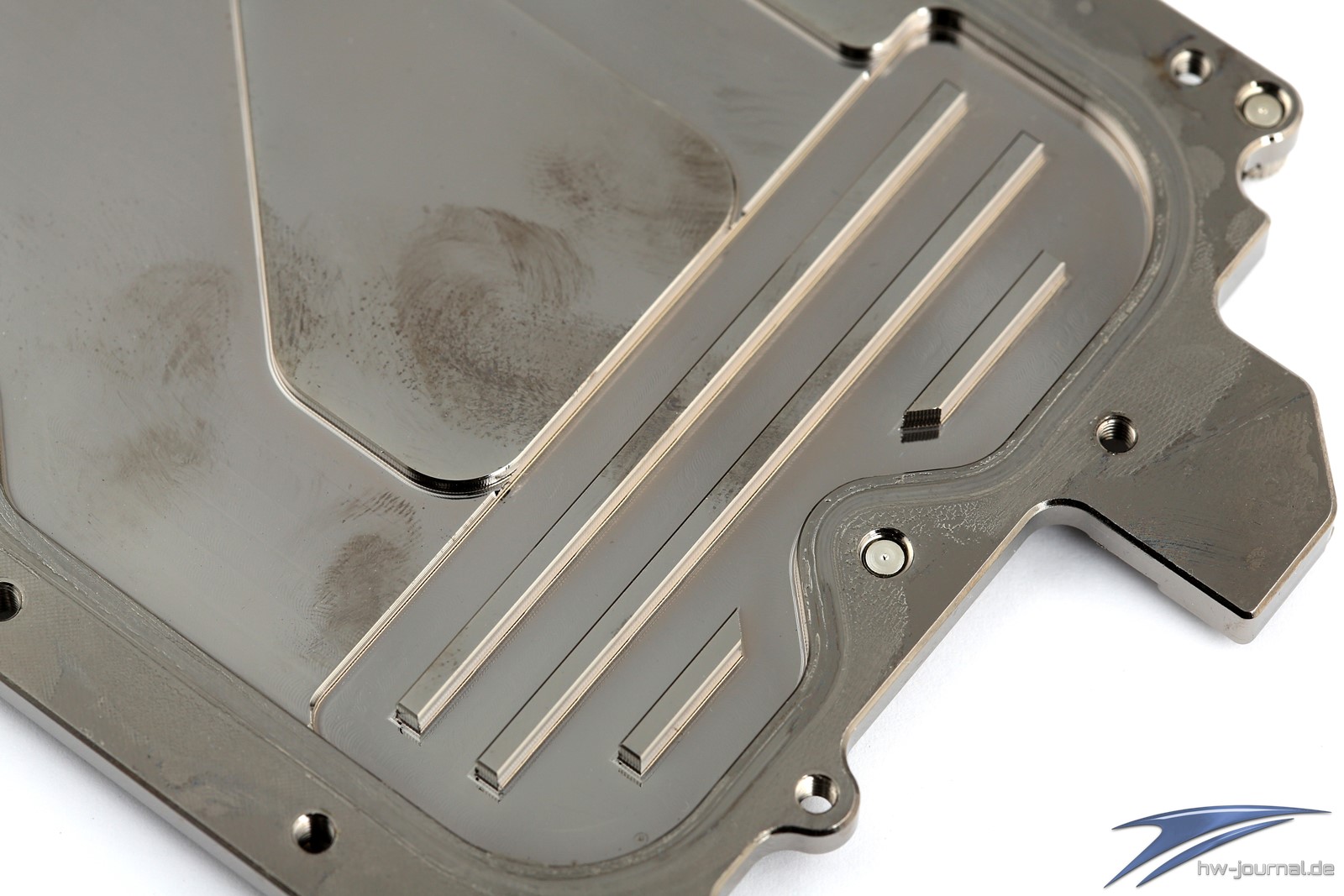

Auf der Höhe der GPU befindet sich eine feine Schlitzstruktur, die für eine hohe Kühlleistung sorgen soll. Im Gegenzug kann es aber auch leicht zu Ablagerungen kommen, die den Kühler im schlimmsten Fall verstopfen könnten. Auf Höhe der Spannungswandler finden sich mehrere kleine Lamellen zur Steigerung der Kühlleistung.
Montage

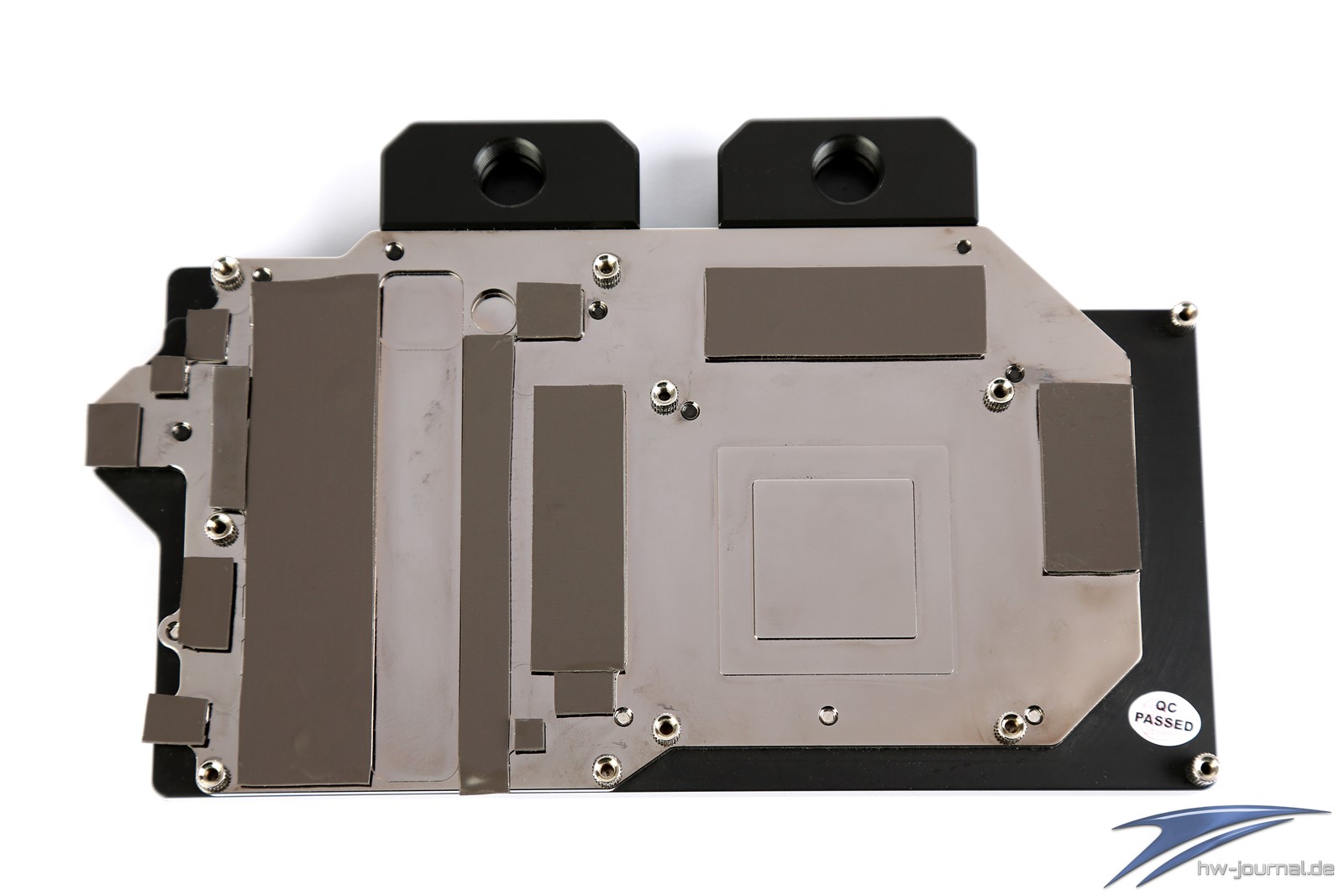

Koolance sieht für den Grafikprozessor der GTX 980 Wärmeleitpaste vor. Für die Speicherbausteine, die Spannungswandler und die sonstigen Bauteile kommen Wärmeleitpads zum Einsatz. Letztere werden in zwei unterschiedlichen Stärken mitgeliefert. Für die Speicherbausteine und Spannungswandler kommen 0,7-Millimeter-Wärmeleitpads zum Einsatz, für die sonstigen Komponenten sind es je nachdem 0,7- oder 1,0-Millimeter-Wärmeleitpads.

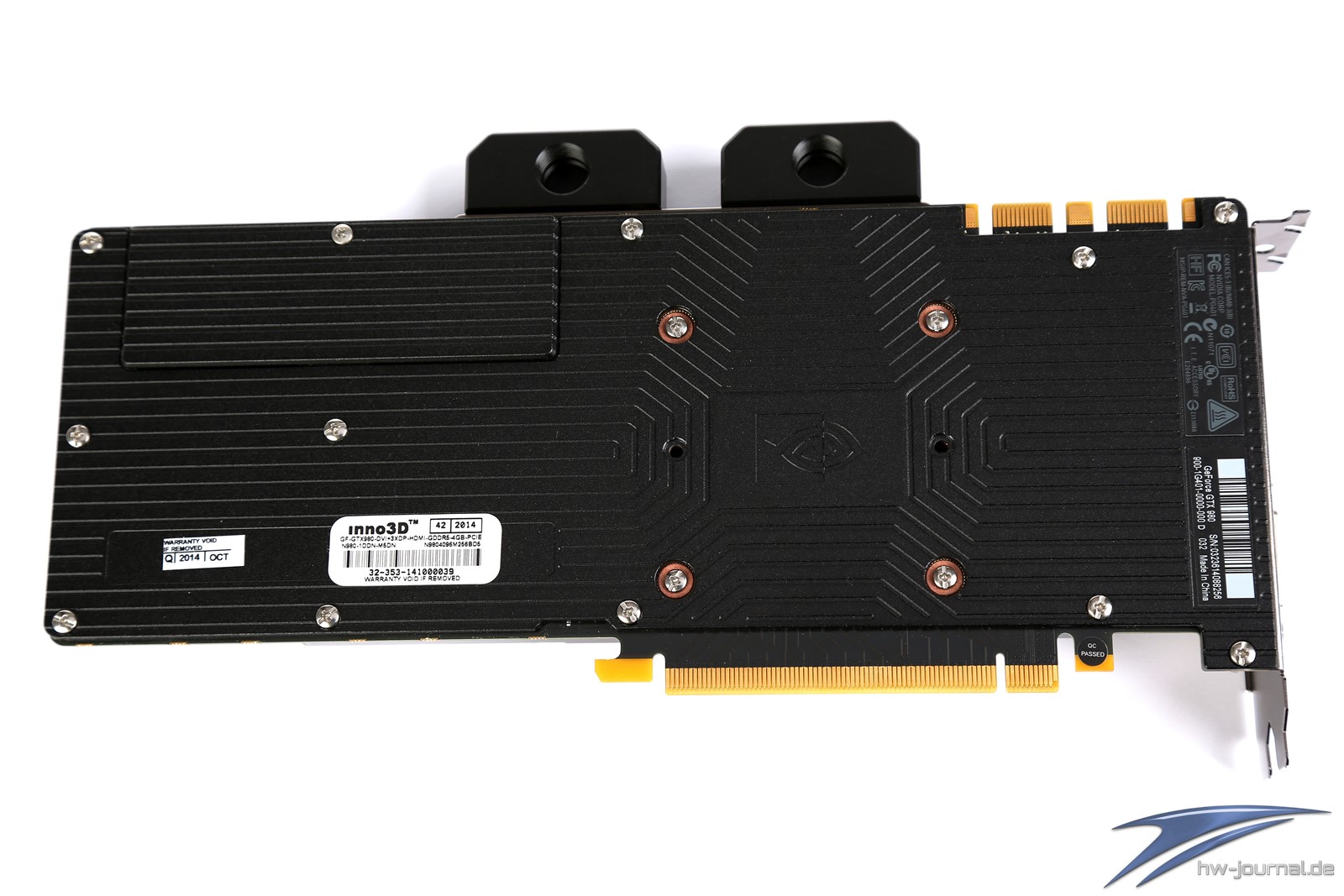

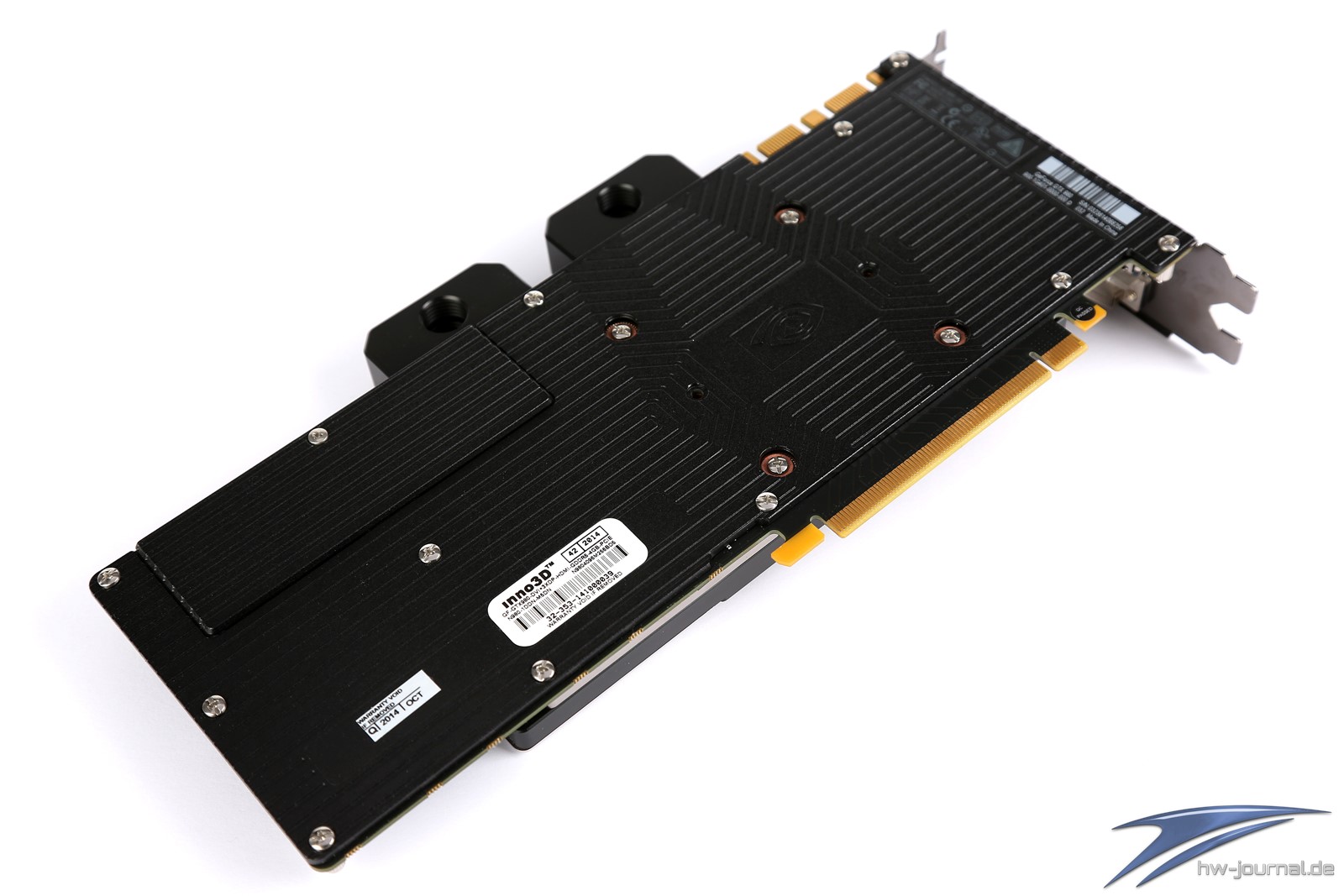

Wie auch EK WaterBlocks, nutzt Koolance die originale Backplate von Nvidia zur Stabilisierung der Grafikkarte. Insgesamt 16 Schrauben sorgen für einen stabilen Halt des Kühlers auf dem PCB - fünf der Schrauben werden auf der Gegenseite durch Daumenschrauben gehalten. Alle Schrauben können durch die PCB-Abstandshalter des Kühlers komplett eingedreht werden - ein Durchbiegen des PCBs war nicht feststellbar.

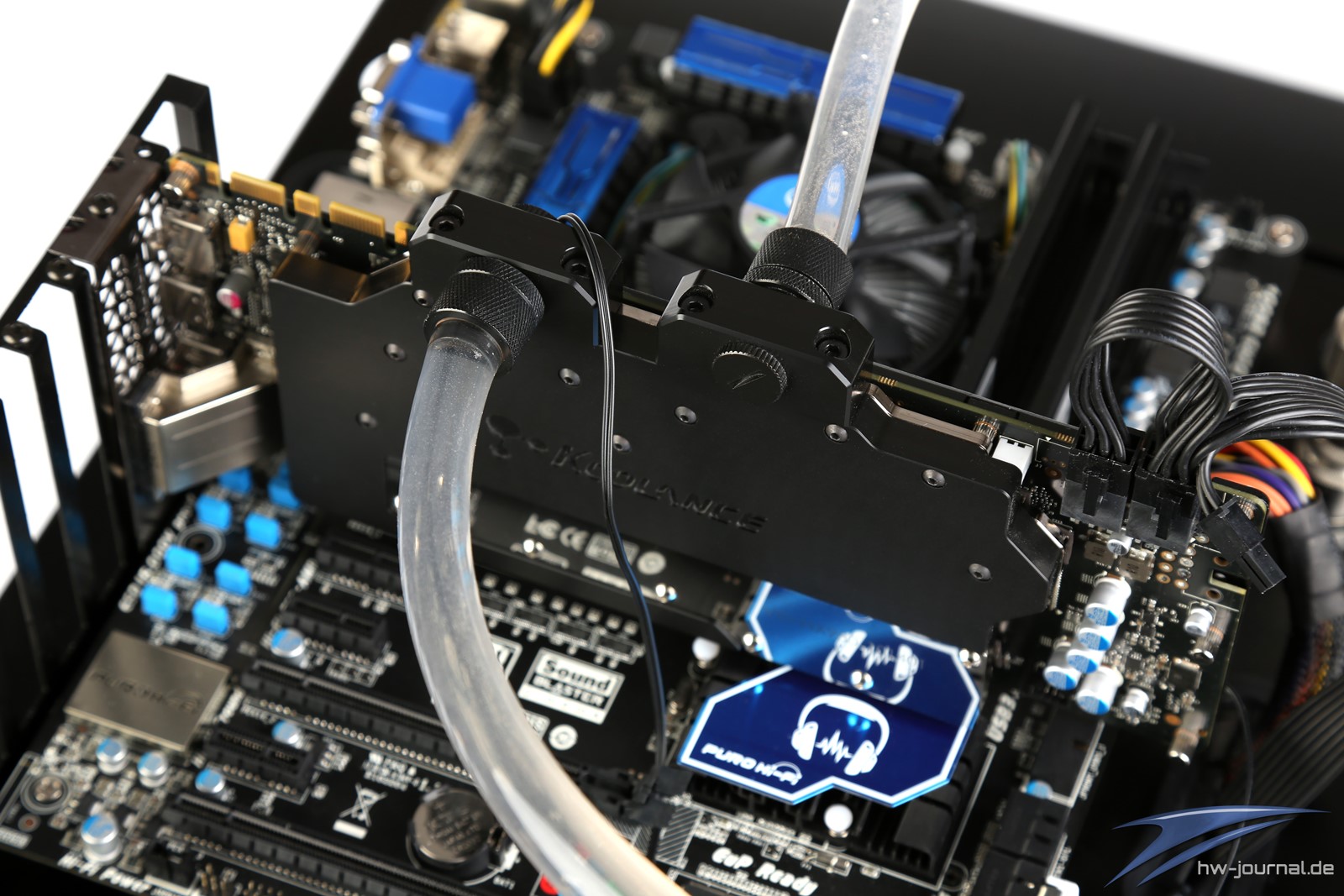

Die beiden Anschlussterminals sind soweit auseinander, sodass auch große Anschraubtüllen für 19/13er-Schläuche ohne Probleme nebeneinander passen. Die Gewinde der Anschlüsse dürfen eine Länge von fünf Millimeter nicht übersteigen.
Die Verarbeitung im Inneren zeigt keine Makel und gefällt daher. Die Montage des VID-NX980 fällt nur mit Hilfe der online verfügbaren und ausführlichen Montageanleitung einfach aus. Die Wärmeleitpads lassen sich einfach und schnell zuschneiden - auch genügend Reservematerial wird mitgeliefert.
