Overclocking

Hinweis: Erreichte Werte sind nicht allgemeingültig. Mögliche Taktraten und eingestellte Spannungen variieren zwischen CPUs, Mainboards und Netzteilen. Die folgenden Darstellungen sind also nur als Richtwerte zu verstehen. Übertakten geschieht zudem auf eigene Gefahr und wir übernehmen keinerlei Haftung für verursachte Schäden.

Dass Intels Prozessoren eigentlich seit geraumer Zeit das Potenzial aufweisen, die 5GHz Grenze zu knacken dürfte nicht unbekannt sein. Seit der Einführung von Skaylake-S ist dieses Vorhaben jedoch nicht mehr ganz so leicht zu realisieren. Denn unter dem IHS kommt eine Wärmeleitpaste zum Einsatz, also keine Verlötung, welche in der Community auch gerne als "Zahncreme" bezeichnet wird. Dadurch ist der Wärmeübergang nicht mehr so gut wie früher, als der IHS noch verlötet wurde. Zusammen mit dem kleinen Die, geschuldet durch den kleinen Fertigungsprozess, kann es somit bei den aktuellen Generationen leicht zu thermischen Problemen kommen, wenn man der CPU mehr Takt entlocken möchte. Gerade die Prozessoren des HEDT Sockels 2011 wurden jedoch weiterhin verlötet. Mit der Einführung vom Sockel 2066 ist dies nun auch Geschichte. Wer also mehr als nur ein moderates Overclocking betreiben möchte, der kommt um ein "Köpfen" der CPU nicht herum. Dabei wird der IHS entfernt und die Wärmeleitpaste durch Flüssigmetall Wärmeleitpasste ersetzt. Anschließend wird der Deckel wieder verklebt. In vielen Fällen kann durch dieses Verfahren eine um 10°C und mehr niedrigere Temperatur erreicht werden.

Diese Einleitung soll nicht zum Ausdruck bringen, dass wir auf dem vorliegenden Mainboard kein Overcloking betrieben haben, sondern, dass auf jeden Fall immer für eine sehr gute Kühlung gesorgt werden muss und, dass das OC bei uns eher moderat stattfinden soll. Auch wollen wir eine Problematik untersuchen, welche zur Einführung des Sockels in der Presse kursierte. Denn die Spannungsversorgung einiger X299 Mainboards soll mit der hohen Energieaufnahme der Prozessoren etwas überfordert sein. Hohe Temperaturen und damit eine automatische Dresselung sind die Folge. Zwar haben wir nur einen Sechskern Prozessor zur Hand, jedoch versuchen wir mit etwas höheren Spannungen diesem Problem auf die Spur zu kommen. Dazu wird die Temperatur der CPU sowie der Spannungsversorgung dokumentiert.

Beim MSI X299 XPower Gaming AC muss man sich nicht einmal sonderlich gut mit dem Thema Übertaktung auseinanderzusetzten, um es selber zu betreiben. Denn auch hier wurde der sogenannte Game Boost integriert. Dieser kommt hier wie beim MSI X299 Gaming M7 ACK in acht Stufen zum Einsatz und bietet damit ein Auswahl von leichtem bis zu extremen Overclocking zur Auswahl. Die Wahl der Stufen erfolgt entweder auf dem Mainboard per Drehregler oder aber per Software entweder im Bios oder im MSI Command Center.

Gaming Boost

Der Gaming Boost ist auch schon von anderen Plattformen bekannt. Es handelt sich dabei um den Drehregler mit dem roten Knopf, welcher sich unten rechts auf der Platine befindet. Auf diesem Mainboard hat er die Stellungen von 0 bis 11, wobei merkwürdigerweise nicht jede Zahl vorhanden ist. Während 0 Serienzustand bedeutet, sind auf jeder weiteren Stufe OC-Einstellung hinterlegt. In folgender Tabelle haben wir die vorhandenen Stellungen noch einmal dargestellt.

Wir haben uns die Stufen mal für unsere CPU angeschaut. Man kann den Game Boost dabei entweder über den Drehregler im ausgeschalteten Zustand wählen oder aber per Software, auch im Betrieb. Da sich jede CPU etwas anders verhält, also abweichende Spannungen benötigt werden um einen Takt stabil zu betreiben, hat uns gerade interessiert, welche Werte MSI hier vorgibt. Folgend sieht man, die Stufen 1 bis 11.

Wie man direkt sieht, scheinen auch hier hohe Spannungswerte gewählt worden sein, damit jede Intel i7-7800X CPU den jeweiligen Gaming Boost auch halten kann. Einen Unterschied zum MSI X299 Gaming M7 ACK findet man auch hier nicht. Erwähnt werden muss an dieser Stelle auch, dass MSI der Problematik mit AVX Anwendungen in der Weise löst, dass beim aktivieren des Gaming Boost bei AVX Anwendungen ein Takt-Offset von -3 angelegt wird. Dies heißt nichts anderes als das der Multiplikator um drei Stellen verringert wird, wenn eine Anwendung AVX Befehle nutzt.

Manuelles Übertakten

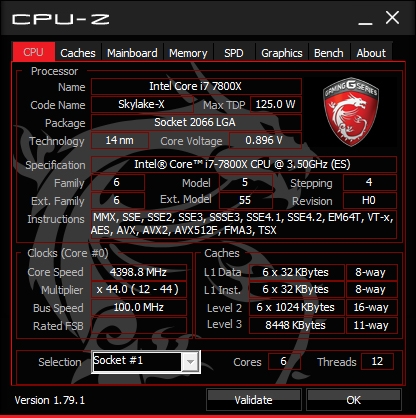

Bei den OC Tests der X299 Mainboards haben wir uns als Ziel gesetzt, die Spannung zu finden, welche minimal nötiog ist um mit 4,4GHz, also 10% OC, Cinebench R15 durchlaufen zu lassen. Dies war hier bei 1,14V der Fall. Im Vegleich wird die jeweilige Spannung der einzelnen Mainboards für das gleiche Szenario gezeigt.

Natürlich haben wir uns auch die erreichten Punkte nach dem Durchlauf notiert. Folgend also der Vergleich der Leistung beim angegebenen Takt von 4,4GHz.

Auch die gesteigerte Leistungsaufnahme wollen wir nicht verwehren. Das Plus fällt insgesamt sehr gering aus, da es sich eher um ein Undervolting handelt, welches gleichzeitig mit der Taktsteigerung einherging.

"Heiztest"

Bei diesem Test soll nun überprüft werden, inwieweit die Spannungsversorgung sich während größerer Belastung aufheizt. Dabei sollten die MOSFETs ganz sicher nicht "sterben", sondern ein humanes Level, welches auch den Alltag wiederspiegeln könnte, simulieren. Dazu wurde an der CPU eine feste Spannung von 1,25V angelegt. Den Turbo-Takt haben wir bei 4GHz belassen, jedoch das AVX-Offset deaktiviert bzw. auf null gestellt. Um die CPU bzw. die Spannnugsversorgung ins schwitzen zu bringen, haben wurde die neuste Version von Prime95 (29.3) mit AVX Befehlsatz gestartet und dies 30min laufen lassen.

Auch das MSI X299 XPower Gaming hat sich mit 362W nicht gerade sparsam in diesem Test bewegt. Da das Mainboard in der Region der Spannungswandler über einen Temeperatursensor verfügt, können wird dieses mal sogar drei Werte angeben. Da der Kühler zweigeteilt ist, haben wir auch jeden mit einem Sensor versehen. Das Mainboard attestierte uns einen Spitzenwert von 90°C. Viel Spielraum bis zur Drosselelung ist also nicht mehr vorhanden gewesen. Die Kühlkörper waren jedoch wesentlich kühler, auch mit dem Fehlen eines Luftstrom. Direkt über den SpaWas konnten 49°C ermitteln. Beim weiter entfernten Kühler waren es sogar noch einmal 10°C weniger, also 39°C. Unter den bisher getesteten Mainboards des Sockel 2066, ist die Umsetzung insgesamt am besten zu beurteilen und die dicken Core i9 Prozessoren dürften auch hier bedenklos betrieben werden können. Wie immer empfehlen wir aber, dass ein Luftstrom im Gehäuse vorhanden ist. Durch die Lage des hinteren Kühlers dürfte bei diesem Mainboard auch mit der beste Effekt erzielt werden können.
