Testsystem im Überblick

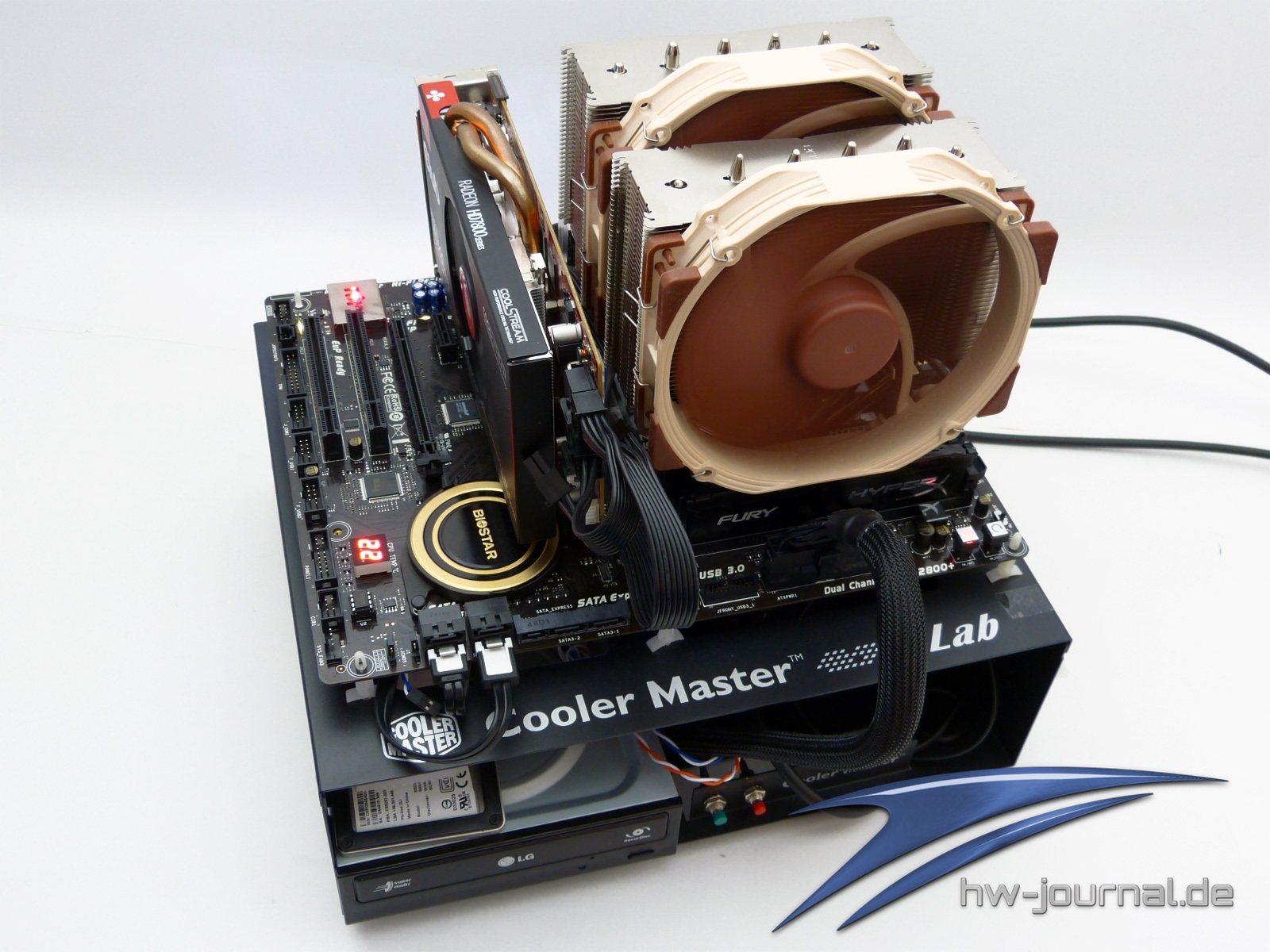

Das gesamte Testsystem wird als offener Aufbau realisiert und durch die zu testenden Mainboards immer ergänzt. Bei der Stromversorgung wird auf ein Seasonic X-1050 gesetzt. Für ausreichenden Leistungspuffer ist also gesorgt. Als zentrale Recheneinheit fungiert ein Intel Core i5-4670K mit einem Retail-Stepping. Als Datenträger setzen wir auf eine solide Kingston SSDNow V+ 200 240GB. Nachfolgend haben wir das Setup noch einmal komplett in der Übersicht aufgelistet.
Intel (S. 1150)Haswell-Testsystem |
   | |
| Prozessor: | Intel Core i5-4670K (Retail) | |
| Mainboard: | Biostar Hi-Fi Z97Z7 | |
| Kühlung: | Noctua NH-D15 | |
| RAM: | 2x4GB Kingston HyperX Fury @ 1866MHz | |
| Netzteil: | Seasonix X-1050W | |
| Grafikkarte: | Club 3D HD 7870 Royal Queen | |
| Betriebssystem: | Windows 7 x64 | |
| Grafiktreiber: | CCC 14.1 |
Kühlermontage

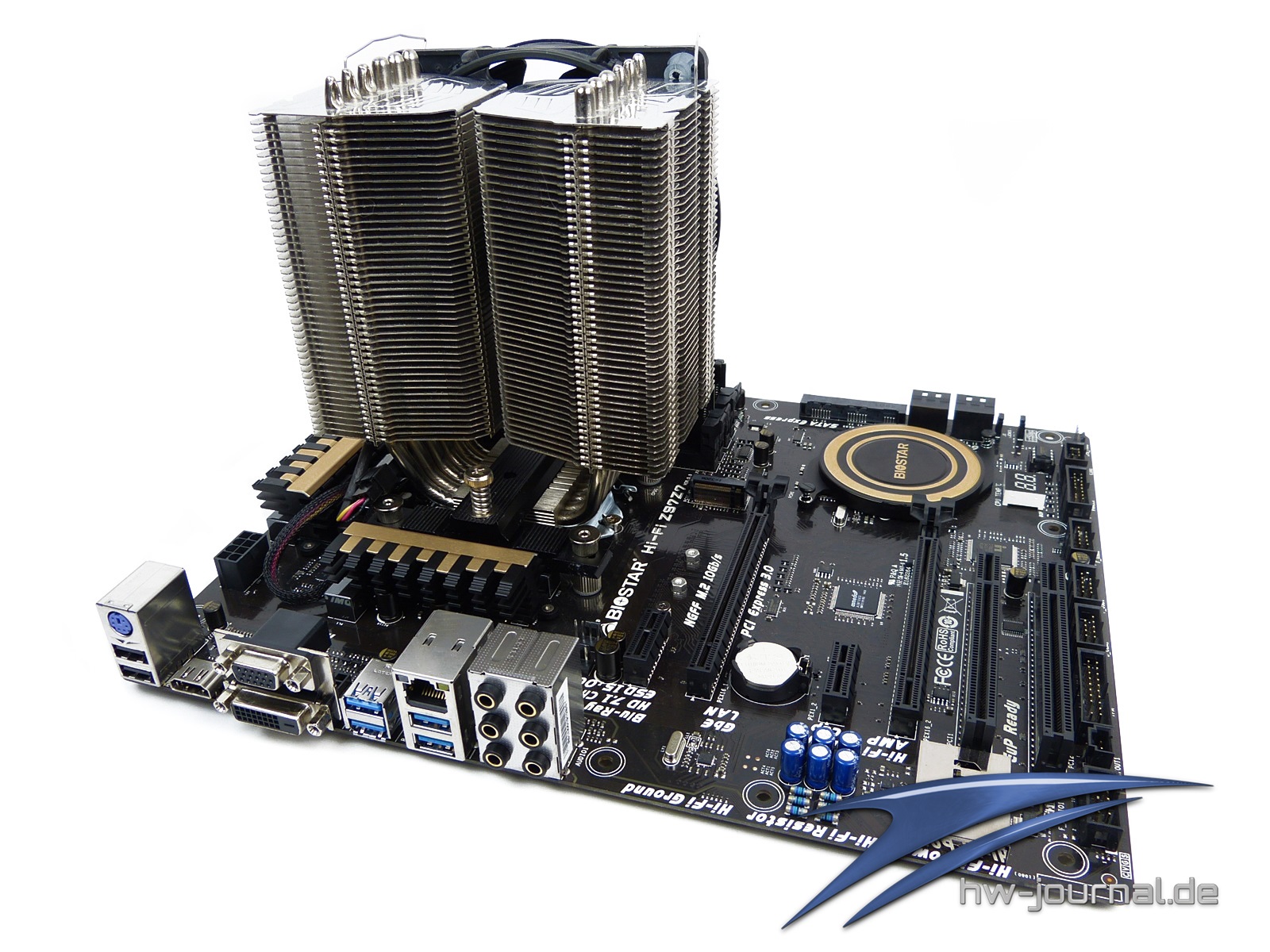

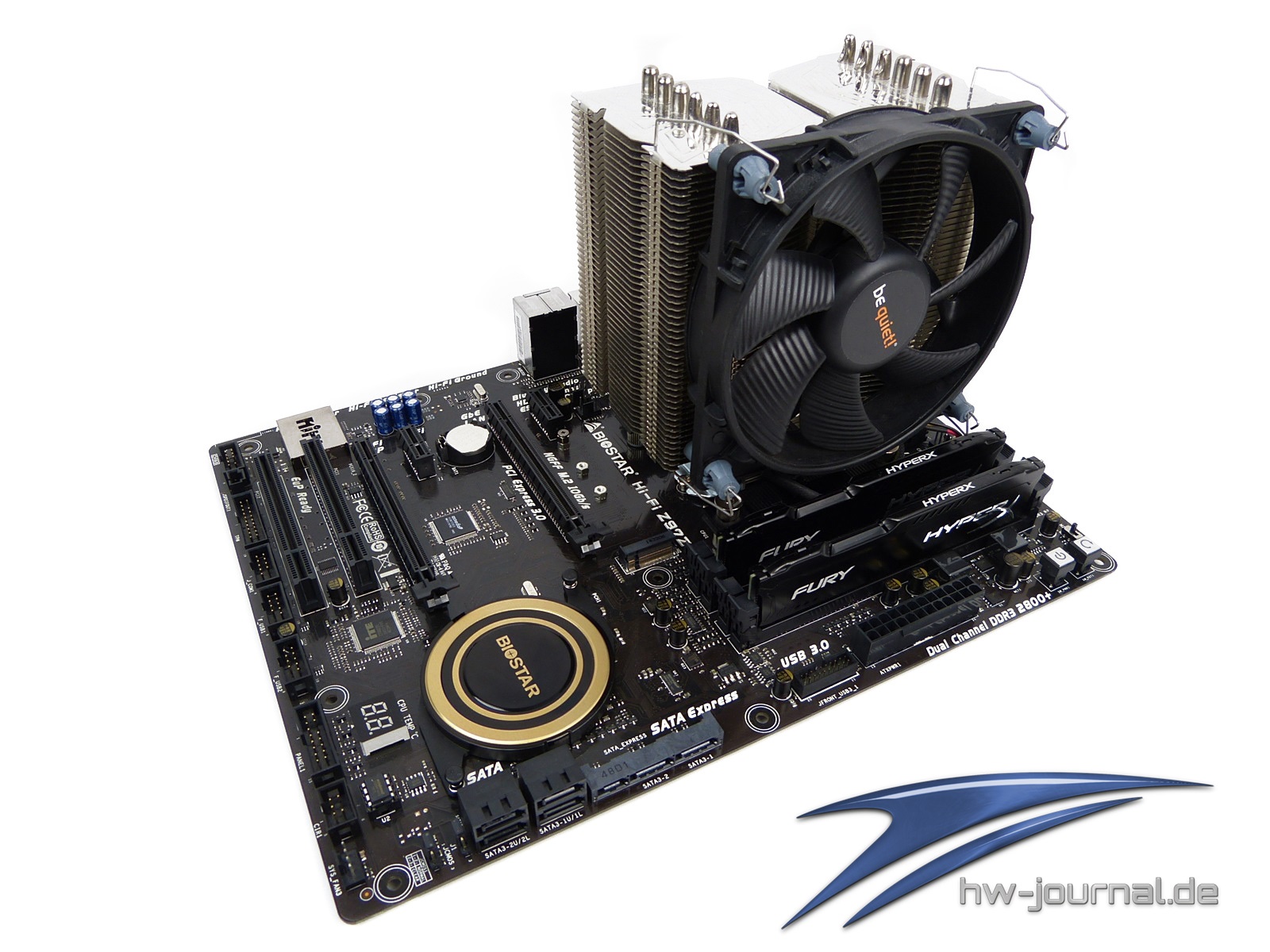

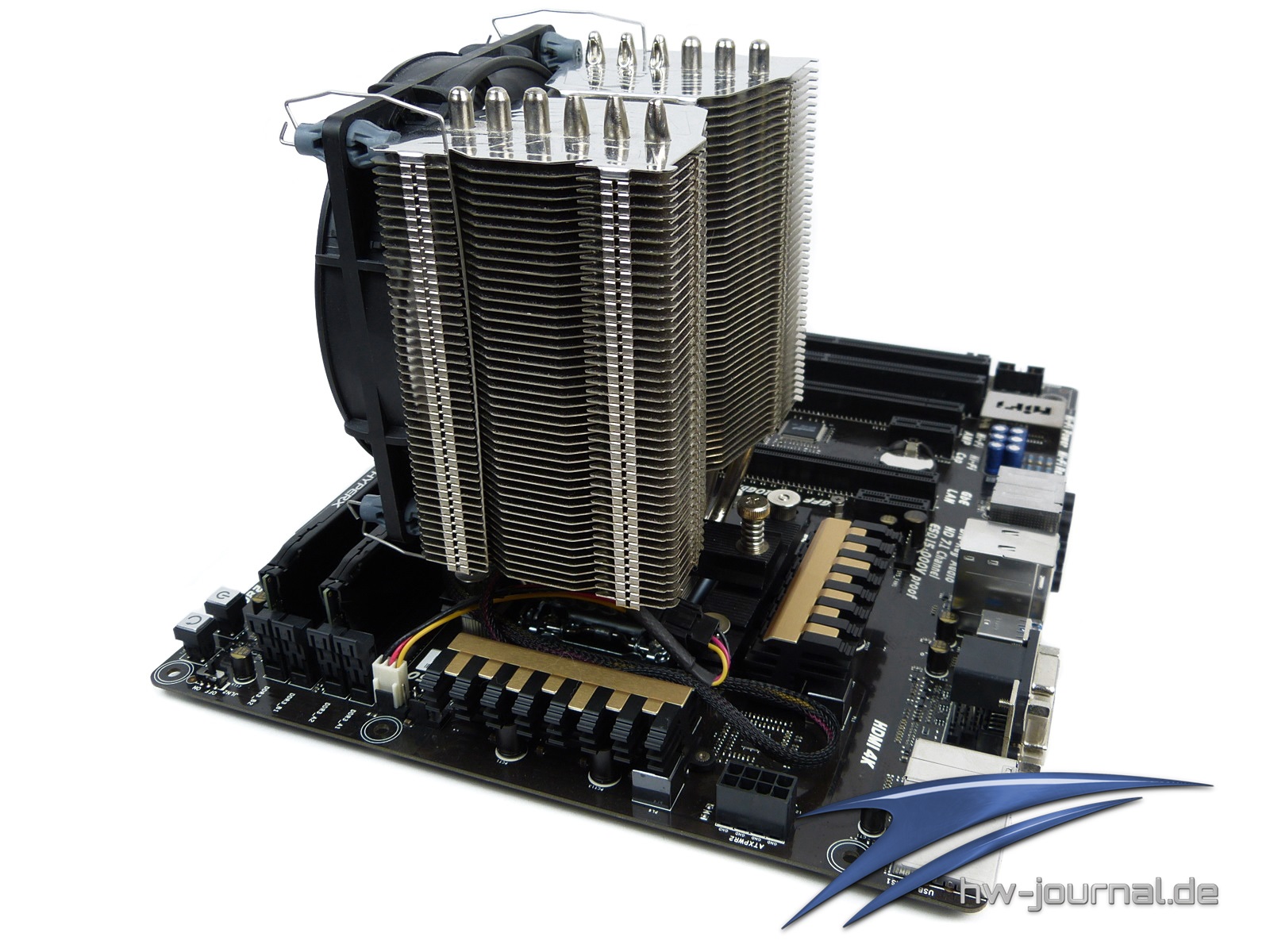

Bei der Kühlermontage haben wir auf ein bewährtes Modell aus dem Hause Prolimatech zurückgegriffen. Trotz des Alters hat der Megahalems genügend Leistungsreserven, um einen reibungslosen Betrieb zu ermöglichen. Die Montage erfolgte ohne jegliche Probleme. Die Kühler um den CPU-Sockel herum sind gut platziert und stören keineswegs. Jedoch sollte vor dem Kauf eines entsprechenden Kühlers auf jeden Fall ein Blick in die jeweilige Kompatibilitätsliste geworfen werden. Für den Praxistest selbst, mussten wir aus organisatorischen Gründen auf einen Noctua NH-D15 zurückgreifen.
Overclocking / Monitoring-Software (Lüftersteuerung)

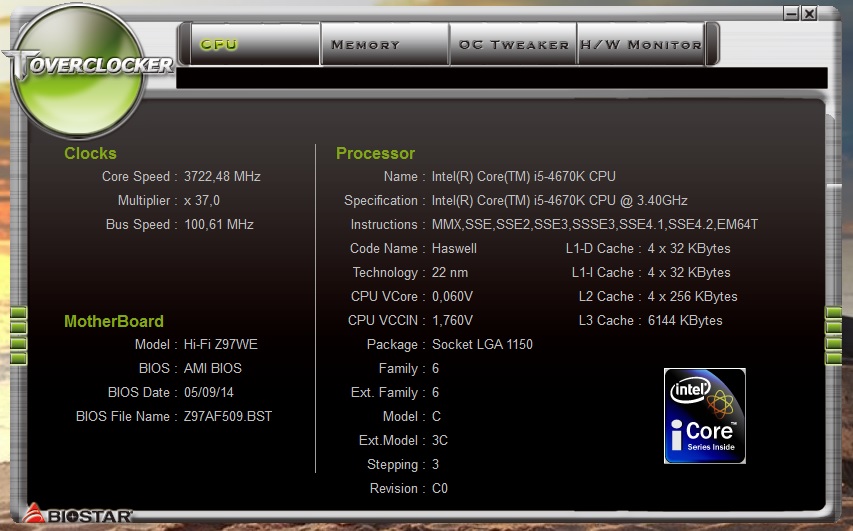

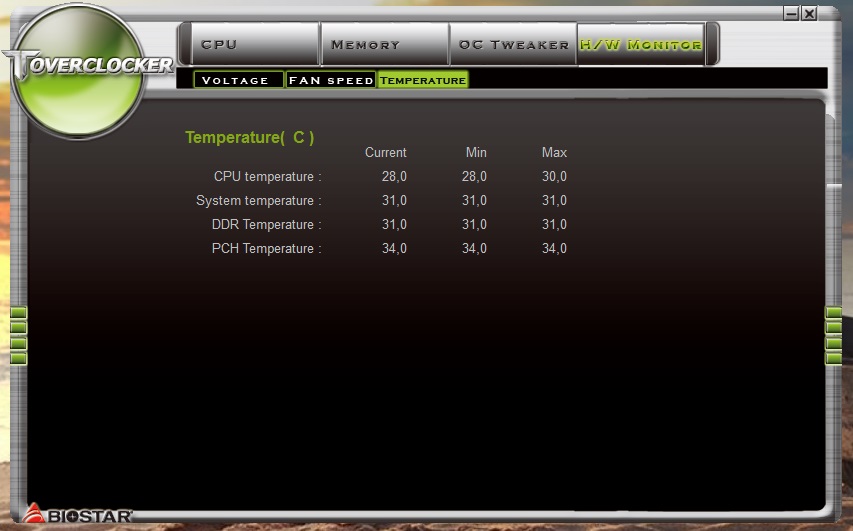

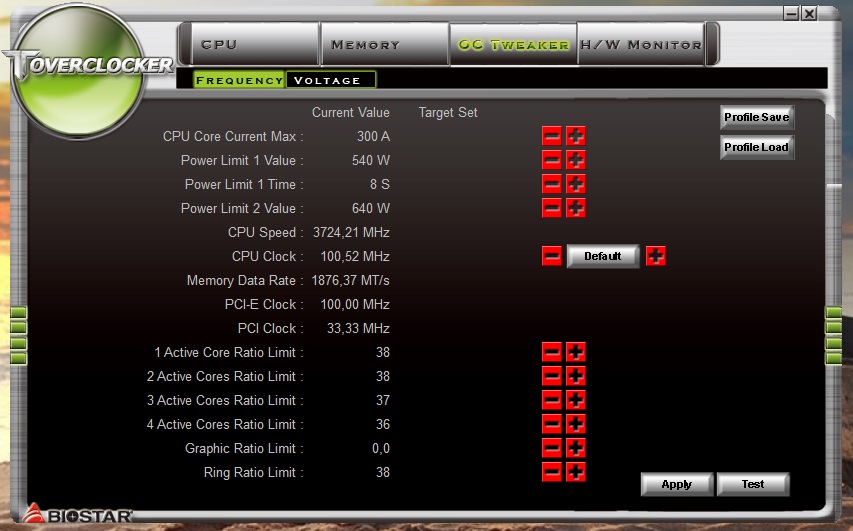

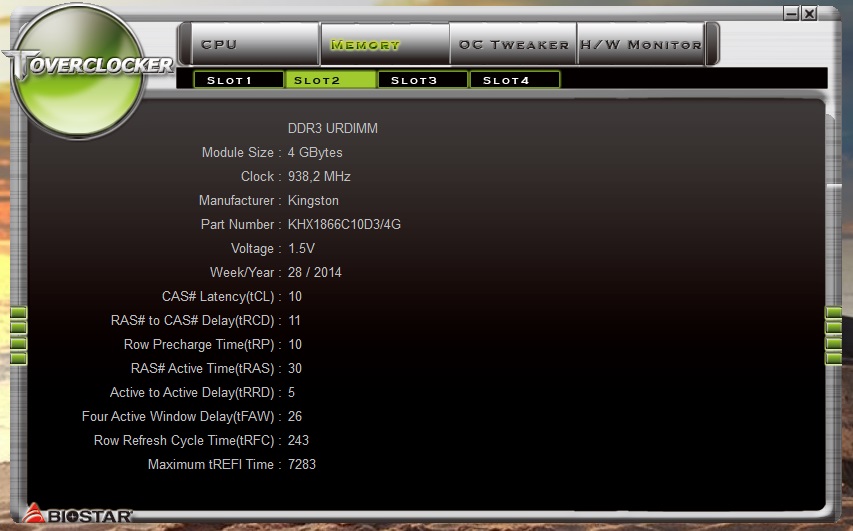

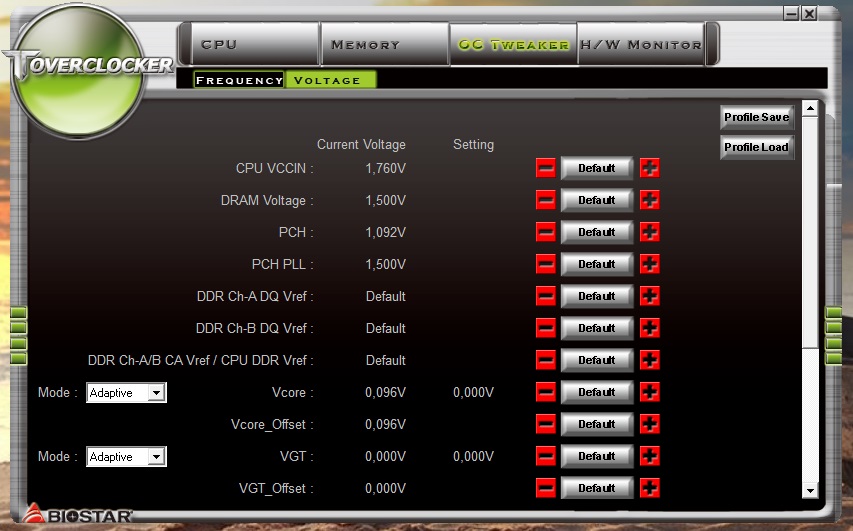

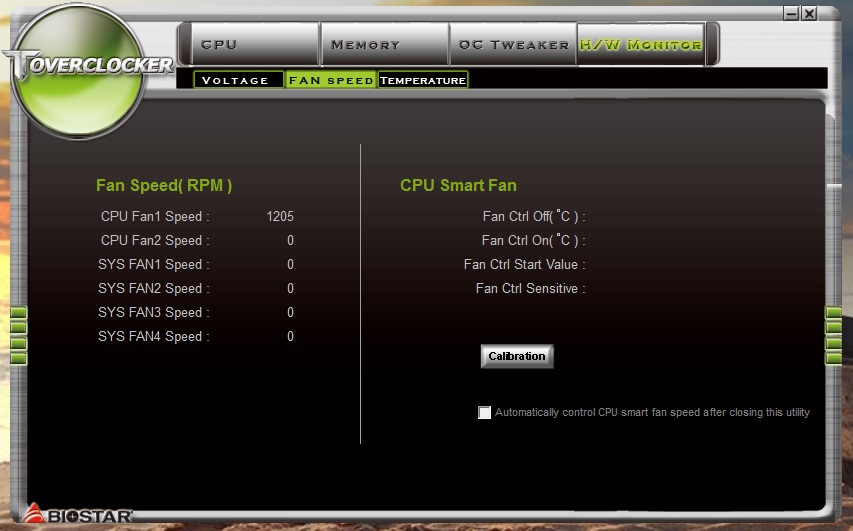

Wie wir es vor kurzem schon beim Hi-Fi Z97WE gesehen haben, präsentiert sich das Z97Z7 mit absolut identischen und altbackenen Software. Dem zur Folge fehlt auch eine komfortable und zugängliche Lüftersteuerung, die im Betriebssystem bedient werden kann. Zwar kann man Menüpunkte (auf die Lüftersteuerung bezogen) im Programm „TOverclocker“ erkennen, jedoch nicht wirkliche deren Funktion entschlüsseln. Die einzige Möglichkeit, die am Mainboard angeschlossenen Lüfter zu steuern, bieten sehr umfangreiche, aber nicht leicht verständliche Menüpunkte im UEFI-BIOS, an denen u.a. die Drehgeschwindigkeit und das Verhalten angepasst werden können. Dazu aber auf der nächsten Seite mehr. Hinsichtlich der Overclocking-Einstellung findet das bereits aus der Vergangenheit bekannte und triste Bild vor.
