Lieferumfang
Das Mainboard kommt in einer schwarzen Box daher, auf der neben einigen Abbildungen auch viele Informationen zu den Features zu finden sind. Der Lieferumfang besteht natürlich aus der Platine selbst, dazu kommt dann eine ausführliche, mehrsprachige Bedienungsanleitung sowie mehrere Begleitzettel.

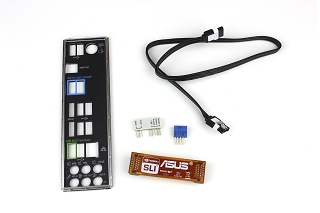

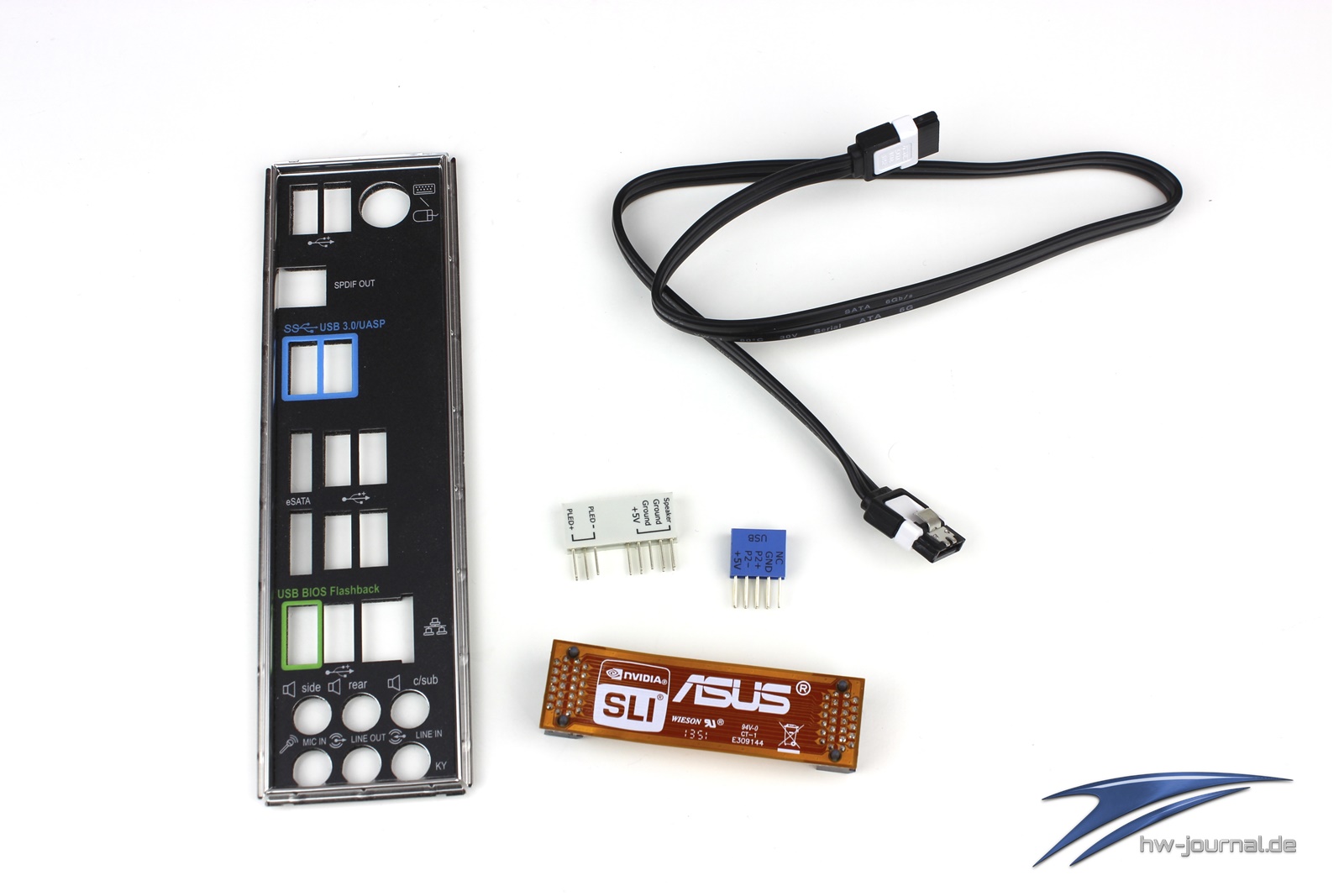

Des Weiteren sind eine SLI-Bridge für Nvidia-Grafikkarten und einige SATA-Kabel in der Verpackung. Zum einfacheren Anschluss der I/O-Panel-Kabel packt ASUS noch zwei kleine Stecker rein, in die man erst die 2pin-Anschlüsse und anschließend den gesamten Pin-Stecker in das Mainboard setzt - mehr dazu noch später. Zu guter Letzt ist noch die I/O-Blende im Karton drin, die dann später in das Gehäuse eingesetzt wird.
Spezifikationen:
AMD AM3+ FX/Phenom II/Athlon II/Sempron 100 Series 4 x DIMM, Max. 32GB, DDR3 2133(O.C.)/1866/1600/1333/1066 MHz ECC, Non-ECC, Un-buffered Memory Up to 5.2 GT/s HyperTransport 3.0 NVIDIA Quad-GPU SLI 2 x PCIe 2.0 x16 (x16 or dual x8)
Technische Daten Prozessor / Sockel
Supports AM3+ 32 nm CPU
Supports CPU up to 8 cores and 140 W
AMD Cool 'n' Quiet Technology Chipsatz AMD 990X/SB950 Arbeitsspeicher System Bus Multi-GPU-Unterstützung
AMD Quad-GPU CrossFireX Erweiterungsschächte
1 x PCIe 2.0 x16 (x4 mode, schwarz)
2 x PCIe 2.0 x1
1 x PCI Speichersystem AMD SB950 controller :
6 x SATA 6Gb/s-Schnittstellen, grau
Unterstützen RAID 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s-Schnittstellen, red LAN Realtek 8111F, 1 x Gigabit LAN Controller(s) Audio Realtek ALC892 8-Kanal High Definition Audio CODEC USB-Schnittstellen ASMedia USB 3.0 controller :
4 x USB 3.0/2.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern)
AMD SB950 controller :
14 x USB 2.0/1.1 Schnittstellen (8 an der Gehäuserückseite, rot+schwarz, 6 intern) Besondere Features ASUS Dual Intelligent Processors Technologie 3 with New DIGI+ Power Control
SMART DIGI+
ASUS TPU Auto Tuning
ASUS EPU
ASUS Digital Power Design :
- Industry leading Digital 6 +2 Phase Power Design
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility
ASUS Exclusive Features :
- Remote GO!
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- ASUS UEFI BIOS
- Front Panel USB 3.0 Support
- Network iControl
- USB 3.0 Boost
ASUS Quiet Thermal Solution
ASUS Q-Design OS Support Windows XP/Vista/7/8/8.1 Anschlüsse (Rückseite) 1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x LAN (RJ45) Schnittstelle
2 x eSATA 6Gb/s
2 x USB 3.0
1 x S/PDIF-Ausgang (optisch)
8 x USB 2.0 (one port can be switched to USB BIOS Flashback)
6 x Audio-Anschlüsse interne Anschlüsse 1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
3 x USB 2.0-Anschlüsse unterstützen zusätzlich 6 USB 2.0-Schnittstellen
1 x COM-Schnittstelle
1 x TPM connector(s)
6 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
3 x Gehäuselüfteranschlüsse (3 x 4 -pin)
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x 8-Pin ATX 12V Netzanschluss
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x MemOK!-Taste
1 x TPU-Taste
1 x EPU-Taste
1 x System panel(s) (Q-Connector)
1 x DirectKey Button(s)
1 x DRCT header(s)
1 x Clear BIOS-Taste
1 x USB BIOS Flashback button(s) Formfaktor ATX (12" x 9.6" = 30,5 cm x 24,4 cm)
