Alpenföhn ist bekannt dafür, seine CPU-Kühler nach Bergmassiven aus aller Welt zu benennen. Schon vor einiger Zeit stellte der Kühlspezialist den Matterhorn genannten Tower-Kühler vor, welcher schöne Optik mit guter Kühlleistung kombiniert. Nun gibt es eine veränderte, neue Version mit zwei mitgelieferten Lüftern die sich "Shamrock Edition" - also eine Kleeblatt-Edition - nennt. Ob das vierblättrige Kleeblatt dem Kühler Glück im Vergleich zur Konkurrenz bringt, klären wir in diesem Testbericht.
Wir bedanken uns an dieser Stelle einmal mehr bei Caseking für die Bereitstellung des Musters und die gute Zusammenarbeit.
Verpackung & Lieferumfang
Alpenföhn liefert den Alpenföhn Matterhorn Shamrock Edition, in einer schwarz/grün, mit den technischen Daten und einigen Bildern des Kühlers bedruckten Kartonschachtel, an den Kunden aus. Im Inneren wird der Kühler von stabilem Schaumstoff geschützt und gehalten. Damit bietet die Verpackung einen guten Transportschutz.
Der Lieferumfang beinhaltet natürlich zuerst einmal den Kühler selbst. Dazu kommen noch zwei 120-Millimeter-Lüfter aus eigenem Hause, welchen wir später noch etwas genauer betrachten. Des Weiteren zählen Montagematerial für AMD (Sockel AM2, AM2+, AM3, AM3+, FM1) und Intel (Sockel LGA2011, LGA1366, LGA1156, LGA1155, LGA775), eine bebilderte, mehrsprachige Anleitung, Halteklammern für die mitgelieferten Lüfter und eine Wärmeleitpaste zum Lieferumfang des Kühlers.
Technische Daten *klicken zum Anzeigen*
| Sockelkompatibilität | Intel LGA2011, LGA1366, LGA1156, LGA1155, LGA775 & AMD AM2, AM2+, AM3, AM3+, FM1 | |
| Höhe (mit Lüfter) | 158 mm | |
| Breite (mit Lüfter) | 138 mm | |
| Tiefe (mit Lüfter) | 123 mm | |
| Gewicht (ohne Lüfter) | ca. 784 g | |
| Material | Kupfer (Boden und Heat-Pipes), Aluminium (Kühlrippen) | |
| Lüfter-Kompatibilität | 2x 120x120x25-..mm | |
| Lieferumfang | 2x 120 mm 8x Lüfterklammern 1x Wärmeleitpaste 1x Montage-Kit 1x Montageanleitug | |
| Garantie | 2 Jahre | |
| Lüftermodell | 120 mm / 4-PIN-PWM / LED | |
| Max. Umdrehungsgeschw. (+/-10%) | 1200 RPM | |
| Max. Volumenstrom | 100,55 m³/h | |
| Max. Geräuschentwicklung | 23,2dB(A) |
Kühler im Detail

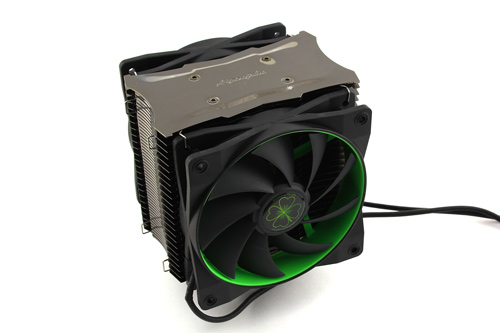

Bei dem Kühler von Alpenföhn mit der Bezeichnung Matterhorn, handelt es sich um einen CPU-Kühler im Tower-Design. Ohne die mitgelieferten 120-Millimeter-Lüfter ist der Kühler mit einer Höhe von 158 Millimeter gut geeignet für normale Gehäuse. In der Breite werden inkl. Lüfter 138 Millimeter erreicht - in der Tiefe sind es, durchaus nicht als gering zu bezeichnende 123 Millimeter. Durch den aufwendigen Aufbau und die massive Bauweise ergibt sich für den Prozessorkühler ein Gewicht von 784 Gramm - nicht gerade ein Leichtgewicht aber kein Problem für ein Mainboard.
Vom Kühlerboden aus, welcher aus Kupfer besteht, führen insgesamt sechs 6-Millimeter-Kupfer-Heatpipes in den Kühlbereich, der die Wärme der Heatpipes mit Aluminiumlamellen aufnimmt. Kühlerboden, Heatpipes und auch die Lamellen sind komplett Nickel beschichtet und auf Hochglanz poliert.
Die sechs Heatpipes sind jeweils in einer U-Form in den Kühler integriert. Die Stabilität der Lamellen, und damit auch des Kühlkörpers, ist durch viele Verzahnungen und das verlöten der Lamellen mit den Heatpipes, als sehr gut zu bezeichnen - ein Verbiegen geschieht nur sehr schwer. Die Aluminiumlamellen sind mit einem Abstand von zwei Millimetern angebracht, was eigentlich keine genaue Ausrichtung für langsam- oder schnelldrehende Lüfter zulässt. Durch das Verschieben der Lamellen soll der Luftstrom sowie der Wiederstand erhöht werden.
Alpenföhn verwendet, wie bereits gewohnt, keine Heatpipe-Direct-Touch-Technologie sondern integriert die Heatpipes in die Bodenplatte aus Kupfer. Zum Transport wird die Kühlerunterseite von einer Kunststoffabdeckung vor Kratzern und Schmutz geschützt. Die Oberfläche des Kühlerboden ist auf Hochglanz poliert und zeigt eine sehr gute Verarbeitung ohne Makel.
Alpenföhn liefert mit dem Matterhorn Shamrock Edition zwei 120-Millimeter-Lüfter aus eigenem Hause mit. Der Lüfter besitzt einen schwarzen, mit Gummi überzogenen, Rahmen und dazu passend schwarze Lüfterblätter. Die Gummischicht des Lüfterrahmens soll Vibrationen schlucken und so eine zusätzliche Entkopplung des Lüfters am Kühler unnötig machen. Der innere Rahmen der Shamrock Edition ist passend zu der Farbe des Kleeblatts auffällig grün gefärbt.
Mit einer maximalen Drehzahl von 1200 Umdrehungen sollten die beiden Lüfter, spätestens herunter geregelt, auch Silent-Enthusiasten genügen. Die Stromversorgung der 120-Millimeterlüfter wird durch PWM und einen 4-Pin-Molex-Stecker sichergestellt. Als Slave des ca. 40 Zentimeter langen Lüfterkabels ist ein dichtes Gewebe angebracht. Eine zusätzliche 4-Pin-Molex-Buchse liefert PWM-Signal an weitere Lüfter und ermöglich bis zu drei Lüftern die Steuerung an einem Port.
Die Lüfter werden mit Halteklammern, ohne eine extra Entkopplung, am Kühler befestigt. Durch die Halteklammern wird der Kühler noch einige Zentimeter breiter.
Montage des Kühlers
Der Kühler wird mit einer Backplatte montiert, sodass entweder das Mainboard noch nicht im Gehäuse montiert sein darf oder ein Ausschnitt an der richtigen Stelle im Mainboardtray vorhanden sein muss. Je nach Sockel müssen die Gewinde zur Montage von der Vorderseite an einer anderen Position der Backplatte platziert werden. Gummi-Abstandshalter halten die Gewindeschrauben am Platz und sorgen für Isolation zwischen Mainboard und Backplatte.
Das Mainboard herum gedreht geht es auf der Vorderseite mit den Kunststoffhülsen weiter, welche über die Gewinde gesteckt werden. Darauf kommen dann zwei Befestigungsstege aus Metall, in welche später die Halterung für den Kühler geschraubt wird. Zuletzt sind in die Gewinde an der Backplatte Daumenschrauben zu schrauben, welche die Befestigungsstege fest mit der Backplatte verbinden.
Zuletzt muss der Kühler mit einer Querstrebe, welche zwei Schrauben beherbergt, festgeschraubt werden. Die Schraube mit Feder lässt nur ein bestimmtes Maß an Drehmoment zu, wodurch keine Schäden durch zu starkes andrehen entstehen können.
Was die Kompatibilität angeht, mussten wir leider feststellen, dass bei unserem Mainboard durch den Lüfter zwei Slots überragt werden. Auf den beiden äußeren Steckplätzen gibt es dagegen keine Einschränkungen zu beklagen.
Insgesamt ist die Montage des Alpenföhn Matterhorn durchdacht aber recht aufwendig, da viele Kleinteile zusammengebastelt werden müssen. Ist die Montage geschafft, sitzt der Kühler sehr fest und bietet einen guten Anpressdruck. Leider überragt der Kühler bzw. der Lüfter an der Vorderseite zwei Arbeitsspeicher Steckplätze. Probleme mit den Kühlern von Mainboards sind, wenn dann nur, mit sehr hohen Kühlelementen zu erwarten.
Testsystem
Im Praxistest sollte der Kühler dann zeigen was in ihm steckt. Zum Einsatz kam das für alle Tests gültige und genormte Testsystem, welches in Form eines offenen Aufbaus realisiert wurde. Die Leistung eines CPU-Kühlers kann durch mehrere Umstände positiv oder negativ beeinflusst werden. Dazu zählt unter anderem auch ein Luftstrom, der durch zusätzliche Lüfter in einem Gehäuse erzeugt wird. Da aber jedes Gehäuse anders ist, bietet diese keine nennbare Vergleichsreferenz. Hinzukommen auch noch die Anordnung der einzelnen Kühlkomponenten und der angesprochene Luftstrom-Netzteil- und Gehäuselüfter. Aus diesem Anlass werden alle Kühlertests auf einem LeChuck Benchtabel, sprich einem offenen Systemaufbau, durchgeführt.
Intel Z68 Sockel 1155 Testsystem | ||
| Prozessor: | Intel Core i5-2500K (retail) | |
| Mainboard: | Gigabyte Z68X-UD5-B3 | |
| SSD: | Super Talent Ultradrive GX MLC 64GB | |
| RAM: | 2x 2GB Mushkin Enhanced Blackline 1600 MHz | |
| Netzteil: | Cooler Master Silent Pro Gold 600W | |
| Grafikkarte: | ATI FireMV™ 2260 | |
| Überwachung | Aquaero 4.0 | |
| Gehäuse: | LeChuck Benchtabel | |
| Betriebssystem: | Windows 7 Home Premium x64 |
Testerverfahren
Im Zuge vieler Verbesserungen an den Testbedingen für CPU-Kühler haben wir ein Aquaero 4.0 zur Lüftersteuerung und Temperaturüberwachung dem Testsystem hinzugefügt. Desweiteren haben wir die Einstellungen des Prozessors, was die Taktraten angeht, verändert und die VCore-Einstellungen gesenkt. Zuletzt wird nun jeder Kühler, jeweils so wie der Kühler ausgeliefert wird, mit Referenzlüftern getestet. Raus gekommen ist nach vielen Tests ein System, welches jedem Kühler die gleichen Ausgangswerte liefert. Die in der Vergangenheit erzielten Werte bleiben aus diesem Grund außen vor und werden fortan nicht mehr erfasst, sind jedoch auf der nächsten Seite noch mit eingebunden.
Die Belastung des Prozessors übernimmt Prime 95 v27.6, ein forderndes Belastungsprogramm, welches eine recht gleichbleibende Belastung der CPU bietet. Der Prozessor wird 20 Minuten lang belastet, am Ende der Belastungszeit wird für 5 Minuten die Durchschnittstemperatur der CPU-Kerne eins bis vier durch AIDA64 2.50.2000 ermittelt. Ein Aquaero 4.0 übernimmt das Messen der Umgebungstemperatur und die Steuerung der Lüfter. Als Wärmeübertragungsmittel findet Artic Coolings oft gekürte und gelobte MX-2-Wärmeleitpaste Einsatz. Die Lüfter laufen einmal bei 12-Volt, dann bei 8,5-Volt und zuletzt noch mit 5-Volt. Pro Kühler sind es dann insgesamt drei Testläufe.
Aus den in den Testläufen ermittelten Daten errechnen wir dann die Temperatur der CPU in Abhängigkeit zur Umgebungstemperatur. Um realistische Werte "wie man es gewohnt ist" zu bekommen, haben wir in unseren Tabellen jeweils 22 Grad Celsius Umgebungstemperatur hinzugerechnet. Somit sind unsere Angaben in den Tabellen Grad Celsius Angaben. Natürlich ist auch eine solche Datenmenge nicht vor Messtoleranzen gefeit und so sind Schwankungen im Bereich von 0,5 Grad Celsius bei den gemessenen Temperaturen möglich.
Testergebnisse: Standardlüfter
Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten
Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten
Da die heutigen AMD und Intel Systeme mit stromsparenden Funktionen ausgestattet sind, Takten diese bei nicht benötigter Leistung herunter. Aus diesem Grund wurde bei unserem Test alles an diesen Stromspar-Optionen abgeschaltet.
Nachbetrachtung der Werte
Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten
Werden die zwei mitgelieferten Lüfter mit 12-Volt betrieben, kann sich der Kühler von Alpenföhn vor die komplette Konkurrenz setzten. Bei 8,5- und speziell auch bei 5-Volt bricht die Leistung des Kühlers ein, was speziell an der sehr niedrigen Drehzahl der Lüfter liegt.

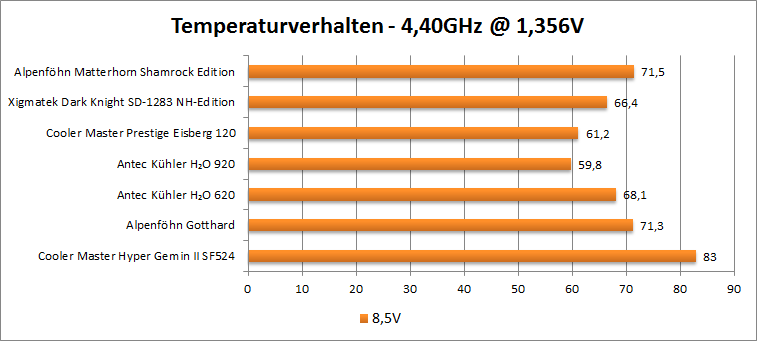

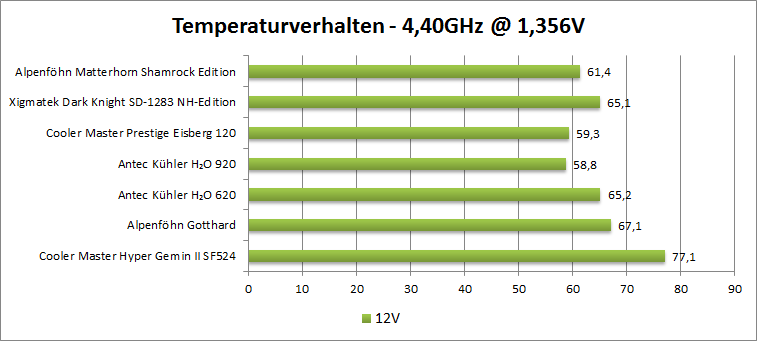

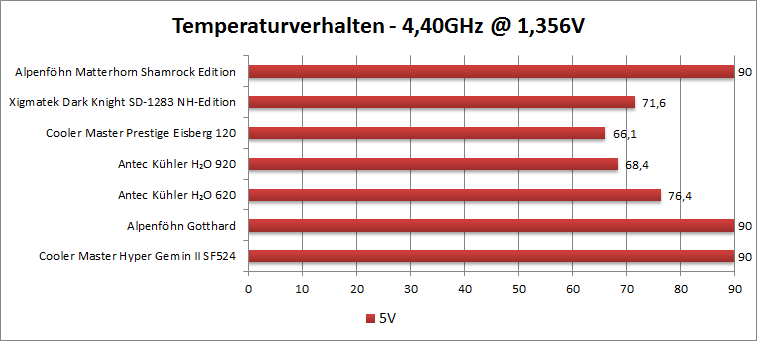

Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten
Bei 4,4-GHz zeigt sich ein ähnliches Bild. Bei 12-Volt setzt sich der Matterhorn vor alle Luftkühler die wir bis heute testen konnten. Bei 8,5- und speziell auch bei 5-Volt wendet sich das Blatt und sorgt zuletzt auch dazu, dass wir den Test nach 5 Minuten abbrechen mussten.
Lautstärke / Schalldruck
Diese Angaben sind rein subjektiver Natur und entsprechen dem persönlichen Empfinden des Redakteurs, welches ohne ein entsprechendes Schalldruck-Messgerät nicht mit Messwerten belegt werden kann. Daher kann es je nach Anwender durchaus unterschiedlich ausfallen. Nebengeräusche im Raum können das „Ergebnis“ zusätzlich noch verfälschen.
Bei 12-Volt und eine Geschwindigkeit von ca. 1300 Umdrehungen pro Minute sind die Lüfter, primär durch den Luftstrom, gut hörbar. Mit 8,5-Volt fällt die Geschwindigkeit auf ca. 750 Umdrehungen pro Minute, wodurch die Lautstärke deutlich sinkt und ein leises Ergebnis, welches nicht mehr aus einem geschlossenen System heraus zu hören sein sollte, erreicht wird. Zuletzt bei 5-Volt bricht die Drehzahl mit rund 250 Umdrehungen pro Minute stark ein, sodass die Lüfter selbst aus unmittelbarem Abstand nicht mehr zu hören sind. Positiv anzumerken ist, das drehzahlunabhängig, keine Lagergeräusche vom Lüfter wahrzunehmen sind.
Testergebnisse: Referenzlüfter
Zu den Verbesserungen unserer Testbedingen gehört auch, dass wir einen Test der Kühler mit Referenzlüftern vorsehen. Bei 120-Millimeter-Lüftern setzten wir auf GELID Solutions WING 12 UV Blue, welcher mit 12-Volt bei 1600, mit 8,5-Volt bei 1300 und mit 5-Volt mit 900 Umdrehungen pro Minute seine Runden dreht. Bei 140-Millimeter-Lüftern setzten wir auf einen BeQuiet SilentWingsUSC, welcher bei 12-Volt mit 1100, bei 8,5-V mit 850 und bei 5-Volt mit 400 Umdrehungen pro Minute rotiert. Beide Lüfter haben zwar völlig unterschiedliche Drehzahlen, trotzdem wird, zumindest bei 12-Volt, bei beiden Lüftern ein Luftstrom von circa 105 Kubikmeter Luft in der Stunde erreicht. Zur Unterscheidung, welche Lüfter Einsatz fanden, sind die Ergebnisse welche mit 140-Millimeter-Lüfter erreicht wurden heller gefärbt.
Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten
Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten
Da die heutigen AMD und Intel Systeme mit stromsparenden Funktionen ausgestattet sind, Takten diese bei nicht benötigter Leistung herunter. Aus diesem Grund wurde bei unserem Test alles an diesen Stromspar-Optionen abgeschaltet.
Nachbetrachtung der Werte
Intel Core i5-2500K @ 3,40Ghz mit 1,250V bei 5V, 8,5 V und 12V - Lastverhalten
Ausgestattet mit dem Referenzlüftern sieht es deutlich besser aus mit dem Alpenföhn Matterhorn Shamrock Edition - in jeder Lebenslage ist die Kühlleistung deutlich besser als alle anderen Luftkühler.
Intel Core i5-2500K @ 4,40Ghz mit 1,356V bei 5V, 8,5 V und 12V - Lastverhalten
Auch mit 4,4 GHz und unseren Referenzlüfter überzeugt der Alpenföhn, egal ob bei 12-, 8,5-, oder 5-Volt.
Fazit
Die Auffrischung des Alpenföhn Matterhorn durch neue Lüfter zeigt positive, aber auch negative Seiten. Verpackung und auch der Lieferumfang werfen keine Fragen auf - alles was man benötigt sitzt an der richtigen Stelle und wird mitgeliefert. Die Verarbeitung ist als sehr gut zu bezeichnen - Makel sucht man an dieser Stelle vergebens. Die beiden mitgelieferten Lüfter sind mit 8,5- und 5-Volt sehr gut für ein Silent-System geeignet.
Die Entkopplung des Lüfters erweist sich als gute Lösung, da alle Vibrationen geschluckt werden und keine aufwendige Montage nötig ist. Die Kühlleistung zeigt mit den mitgelieferten Lüftern ein ordentliches Bild, nur bei 8,5- und speziell bei 5-Volt bricht die Leistung sehr stark ein. Der Alpenföhn Matterhorn Shamrock wird aktuell als limitiertes Kühlermodell verkauft. Der Kaufpreis liegt bei annehmbaren 53,00 EUR und ist bei Caseking.de erhältllich. (Preisvergleich Stand: 15.11.2012).
Pro
+ sehr gute Verarbeitung
+ gute Kühlleistung, solange genügend Luftstrom vorhanden ist
+ leise Lüfter..
Contra
- .. die speziell bei 5-Volt Leistungstechnisch stark einbrechen
- etwas aufwendige Montage
Auf Grund der guten Leistung räumt der Alpenföhn Matterhorn Shamrock Editionunseren Gold-Award ab. Für die eine bessere Platzierung reichte es auf Grund des Leistungseinbruchs bei geringem Luftstrom und weiterer Details nicht ganz. Im Forum kann Kritik, Lob oder allgemeines Feedback geäußert werden.
