Montage

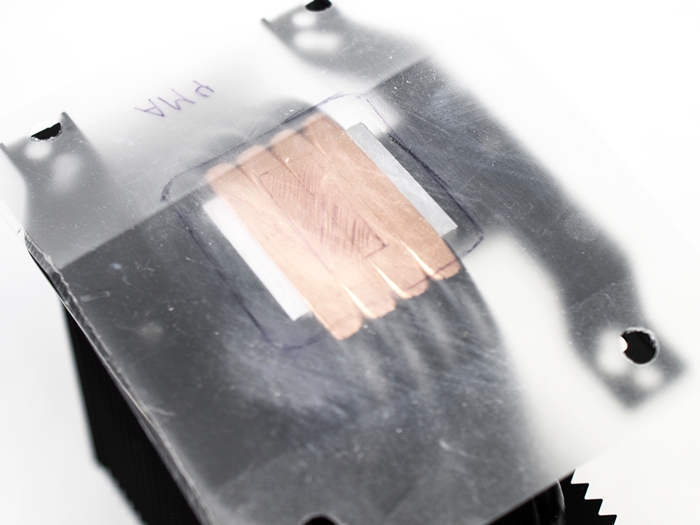

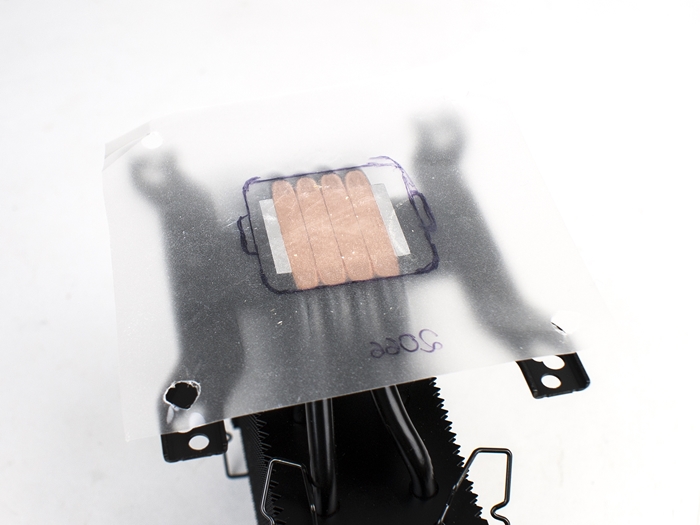

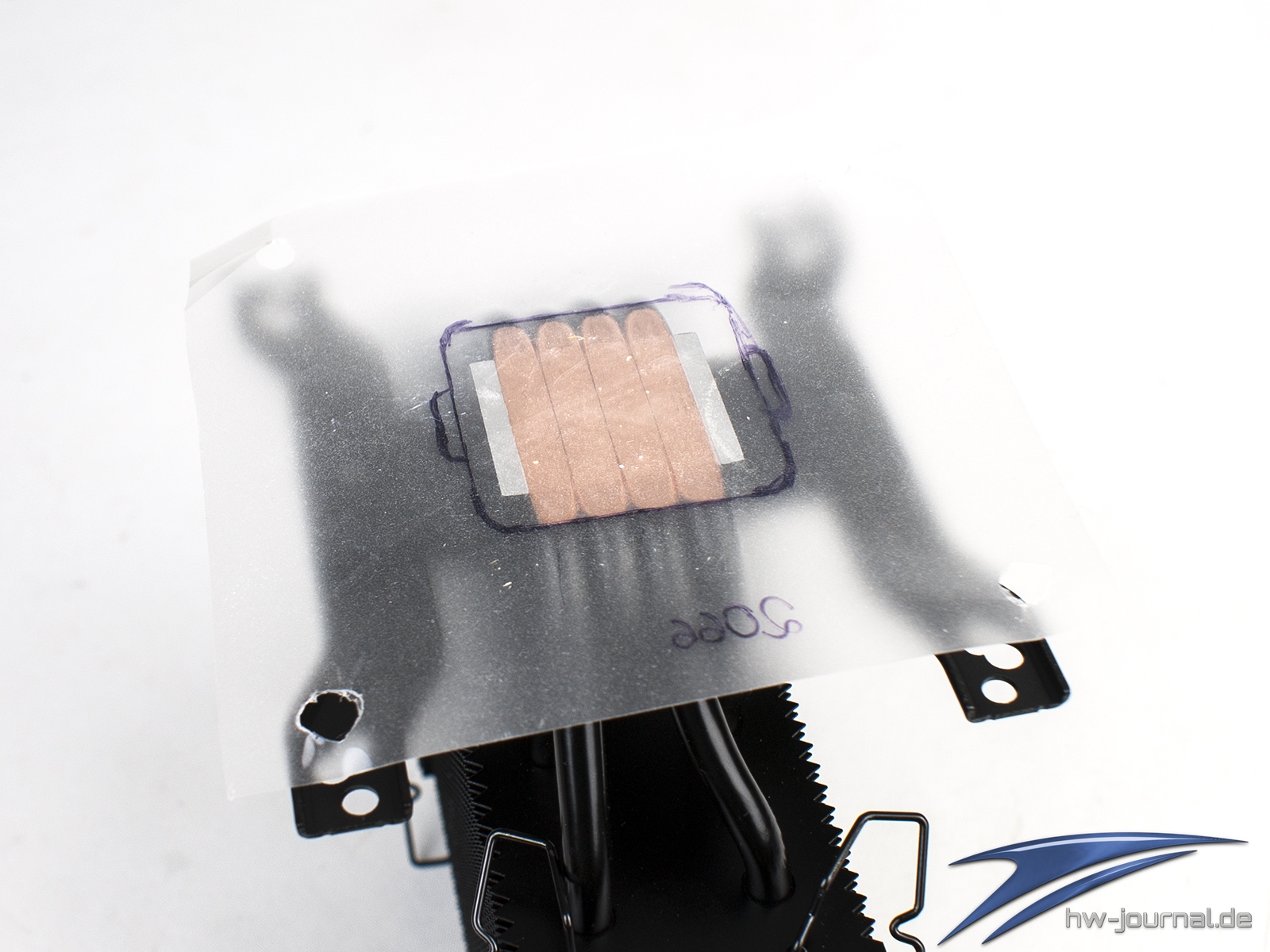

Bevor es an die Montage geht, soll kurz gezeigt werden, wie die Bodenplatte bzw. hier die Heatpipe-Fläche den IHS eines Prozessors abdeckt. Zur Schau stellen sich hier der AMD AM4 IHS sowie Intel 2011(-3) bzw. 2066. Der Intel 115X fehlt leider, da eine neue Folie angelegt werden muss.
Dass die Heatpipes nicht den gesamten IHS abdecken ist erstmal nicht so schön, aber noch nicht fatal. Was jedoch etwas problematisch sein könnte, ist, dass beim Sockel AM4 bzw. den Ryzen CPUs nur durch zwei Röhren der Zeppelin-Die direkt abgedeckt wird. Zwar sind die CPUs verlötet, wodurch der IHS effektiver genutzt wird, dennoch gibt es dort schon einen Hot-Spot. Man kann aber auch sagen, dass je eine weitere Heatpipe außen vermutlich auch nicht deutlich mehr Leistung erzielen würde.
Montage auf Sockel AM4

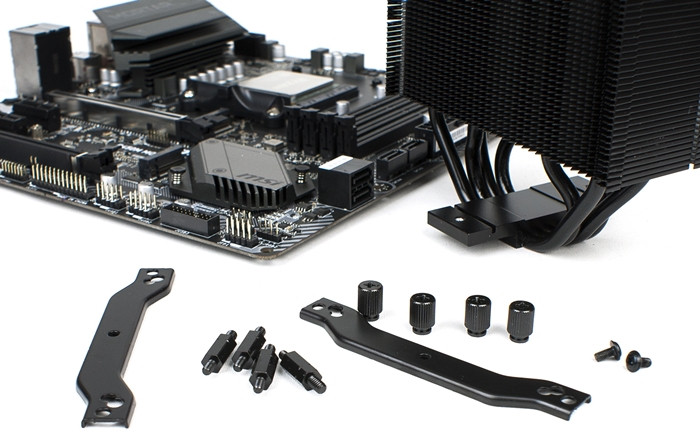

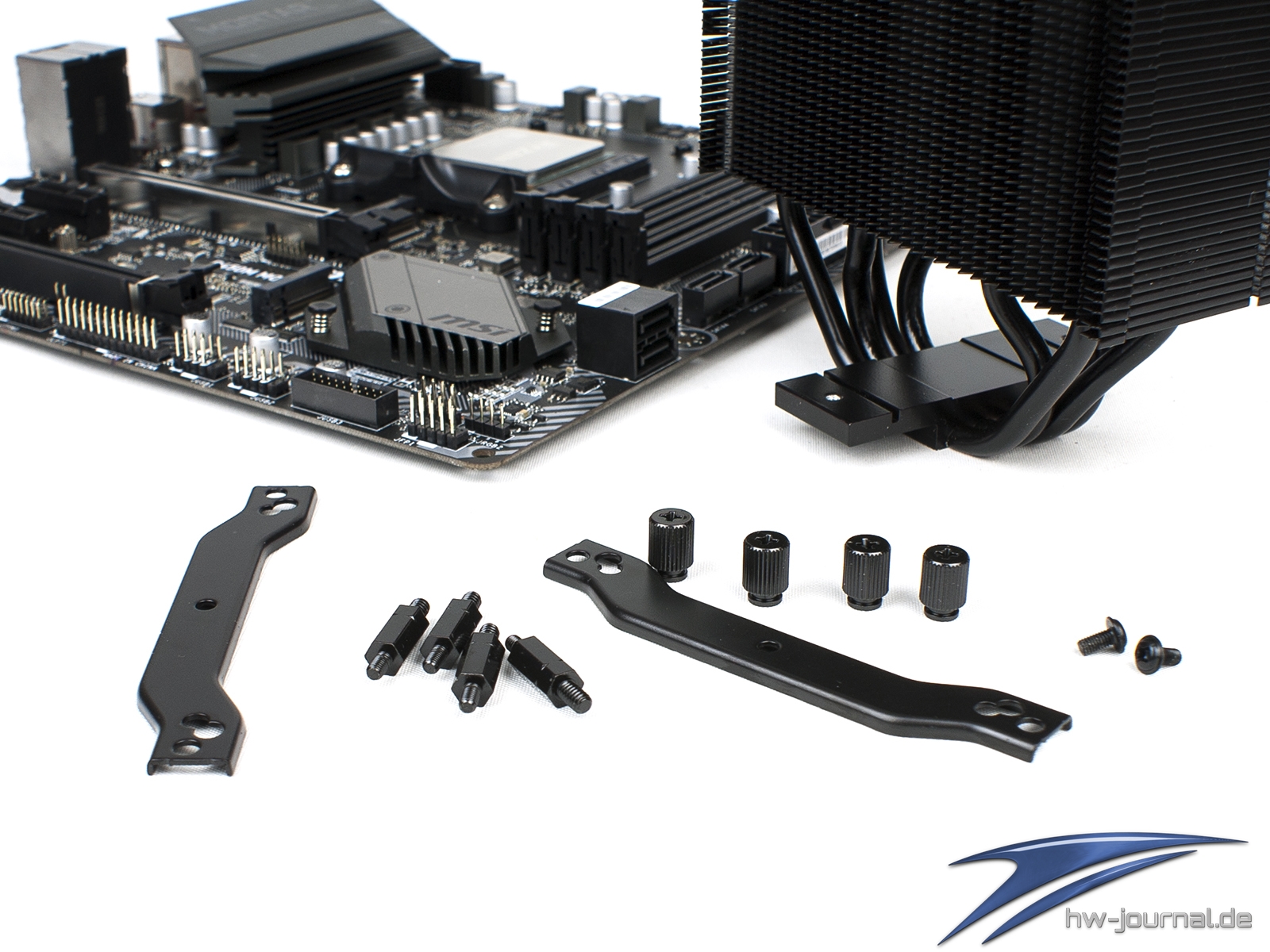

Beim Lieferumfang gibt es einen leichten Rückschritt was das Montage-Zubehör angeht. Statt die Schrauben für die Sockel separiert in Tüten zu packen, geht man den ökologischeren Weg und schmeißt alles in einen großen Beutel. Somit heißt es erst einmal Schrauben sortieren. Die passenden für AM4 findet man am schnellsten, indem man das Gewinde mit den original Sockelschrauben vergleicht. Desweiteren braucht man beide Brücken, Rändelmuttern sowie die beiden kleinen Kreutz-Schlitz-Schrauben.

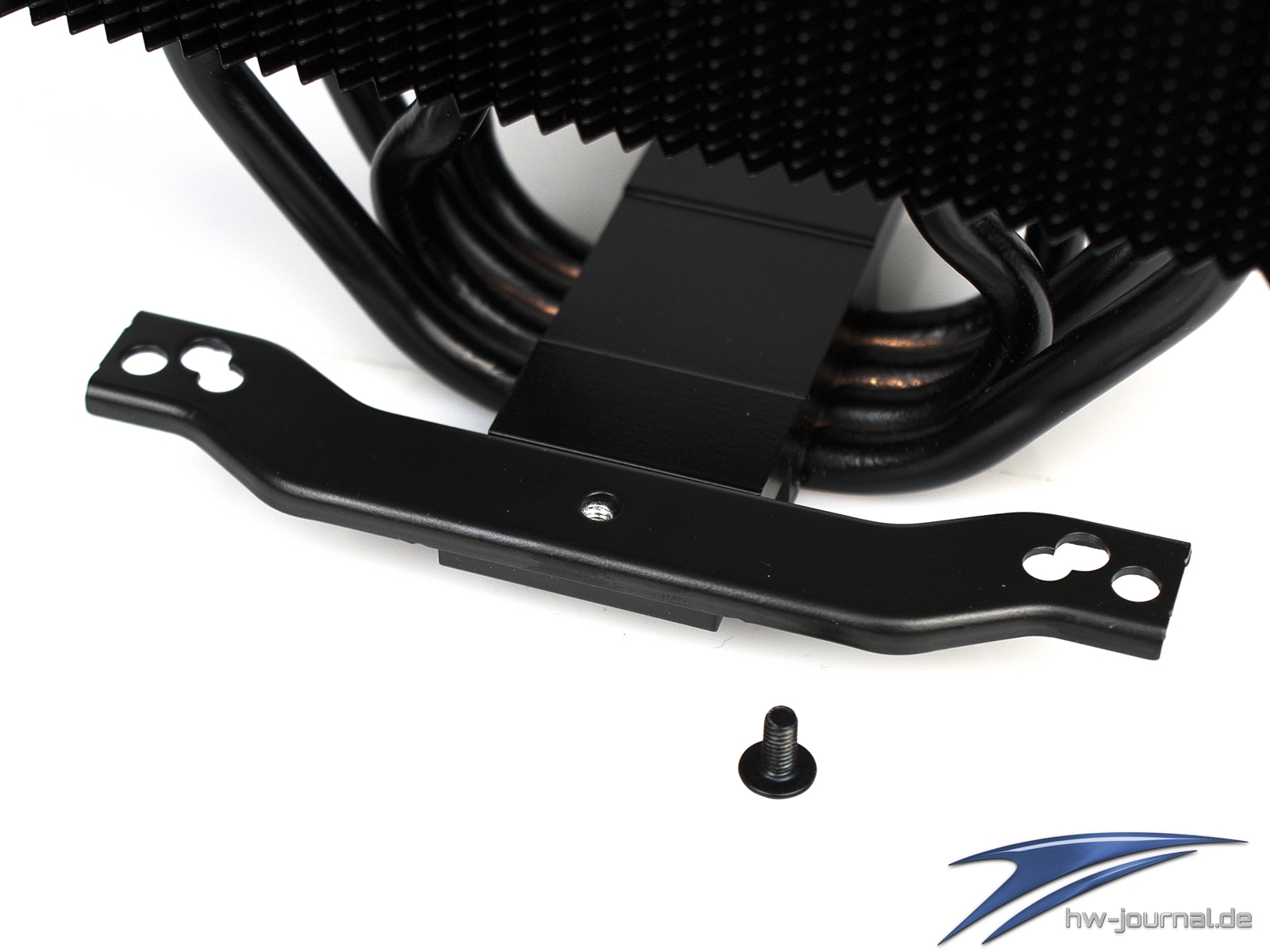

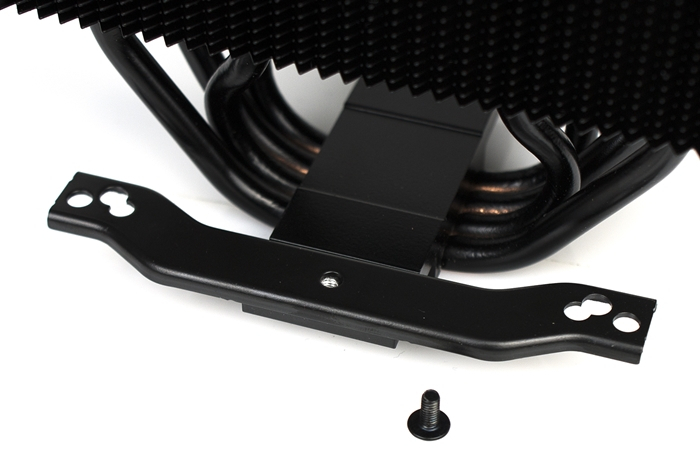

Um den nächsten Schritt vollziehen zu können, werden zunächst die Lüfter entfernt. Dies sollte man aber auch ohne diesen Schritt machen, denn es erleichtert die Montage. Die beiden Brücken werden von oben auf die Strebe des Kühlers gelegt, wobei die Kante an der Nut liegt. Für AM4 müssen die Brücken so gedreht werden, dass die Löcher sozusagen ein Rechteck und kein Quadrat bilden. Mit den kleinen Schrauben werden sie nun fixiert.

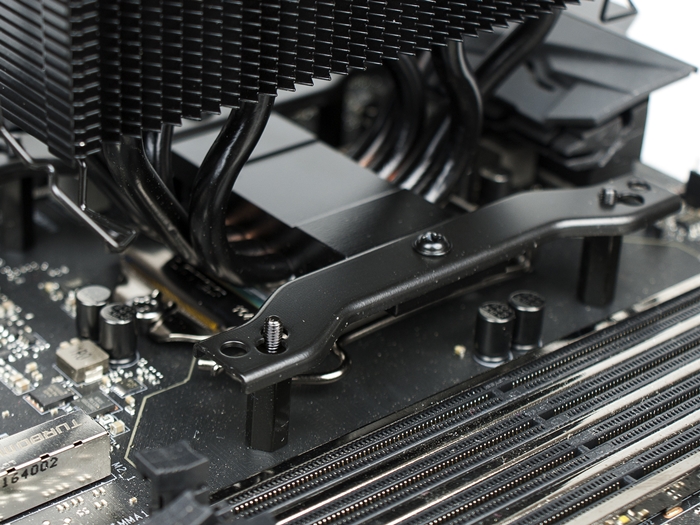

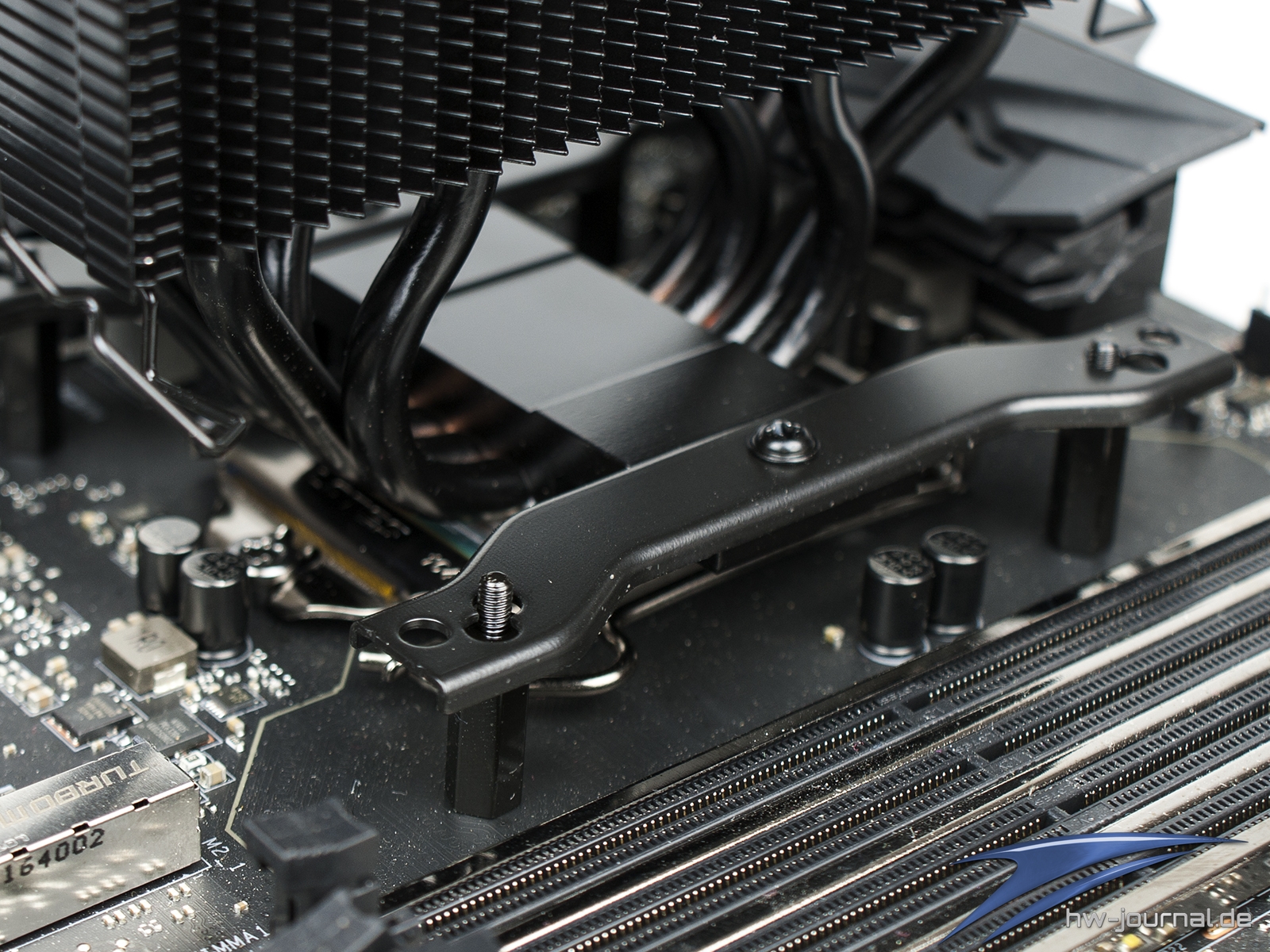

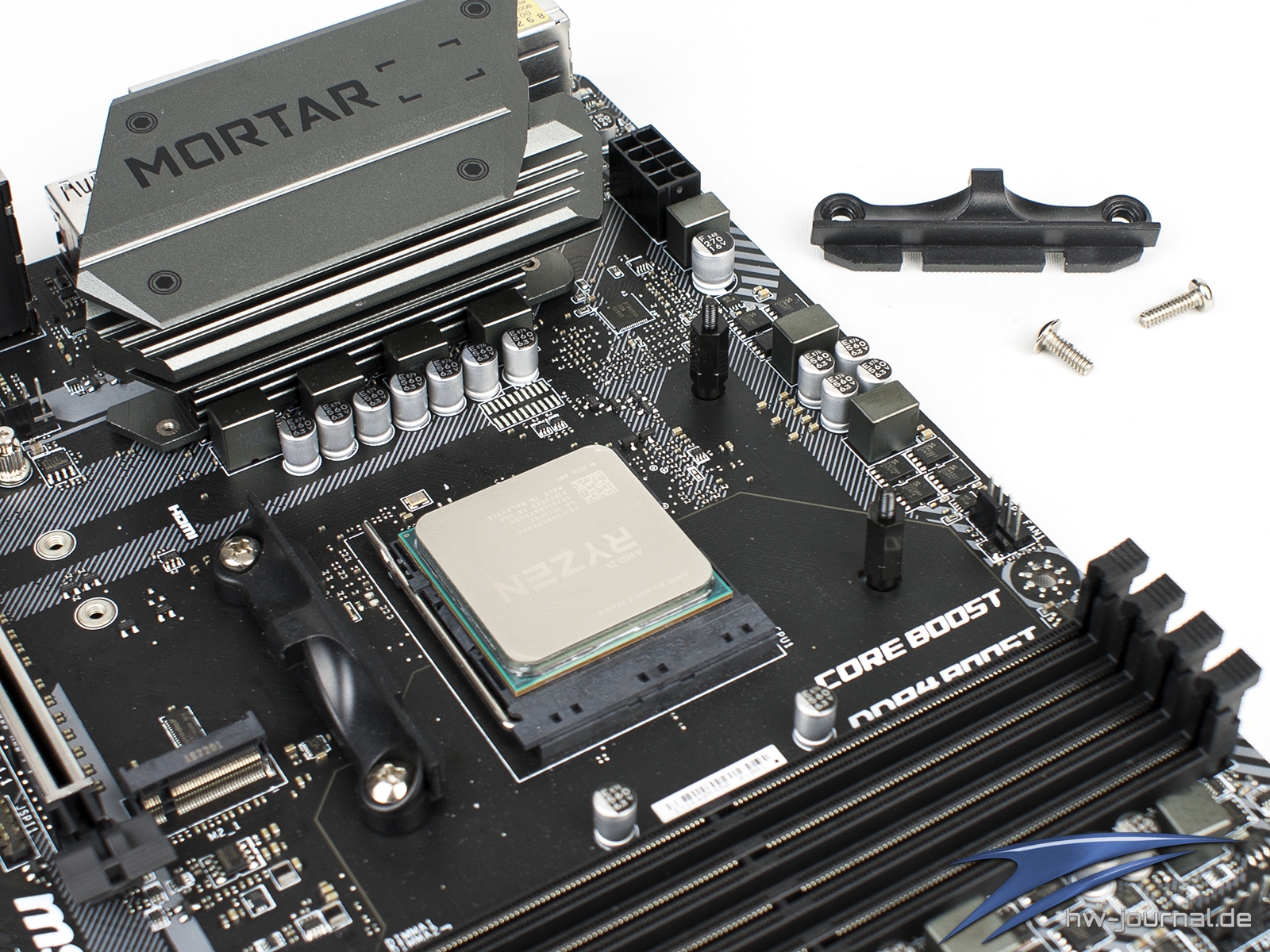

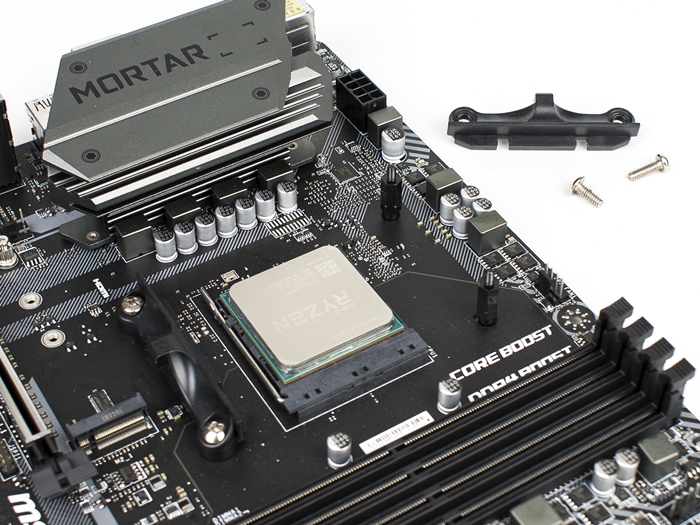

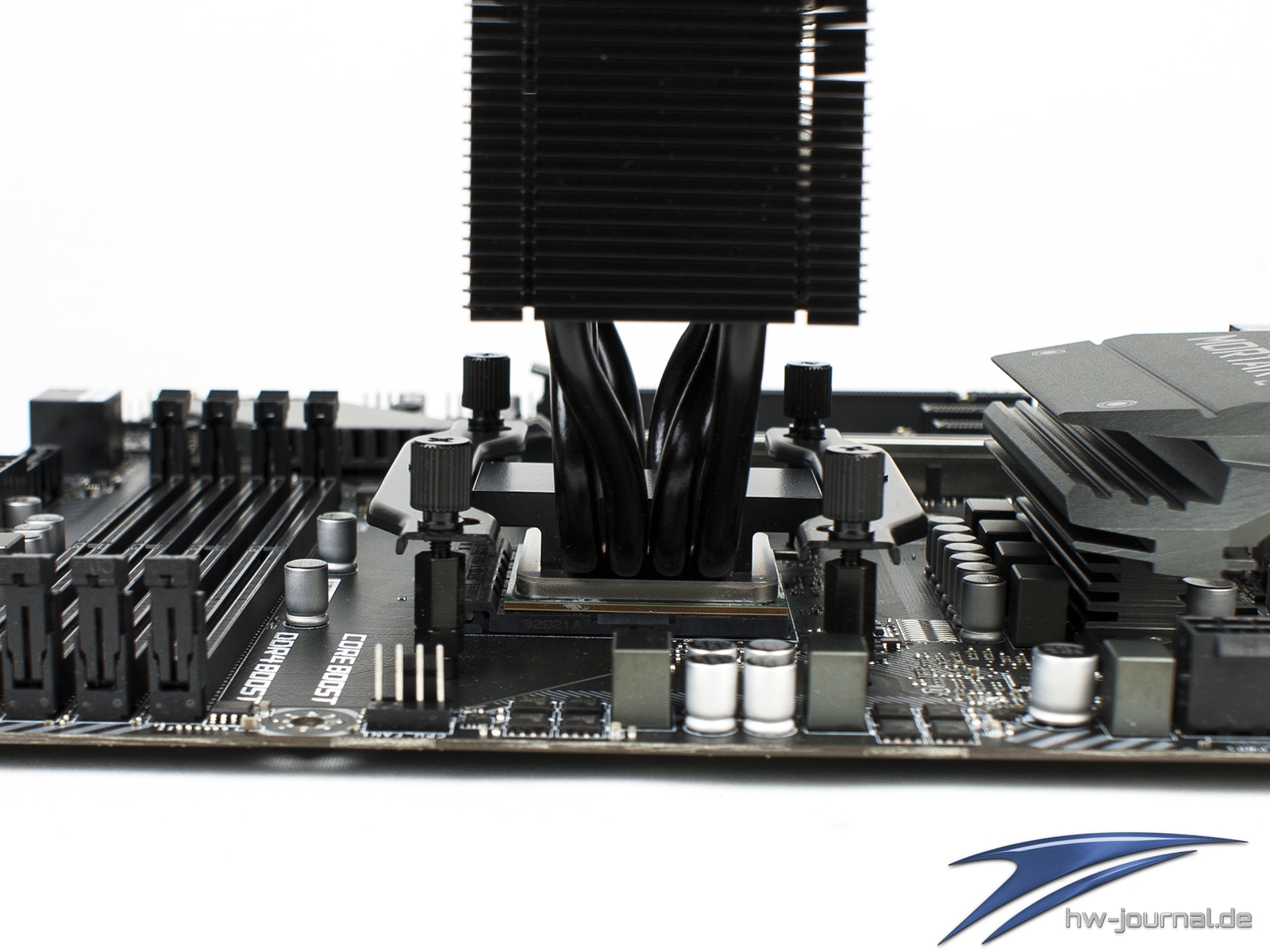

Um den Kühler zu montieren, heißt es dann zunächst einmal, dass man die original Halterungen des Mainboards entfernt. Die Backplate wird jedoch weiterbenutzt. Hier werden einfach die passenden Schrauben eingedreht. Danach kann man den Kühler bereits aufsetzen und mit den Rändelmuttern kreuzweise festziehen.

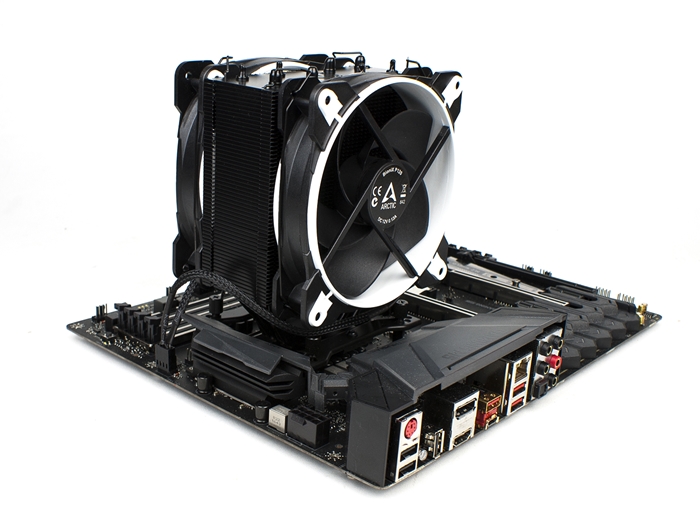

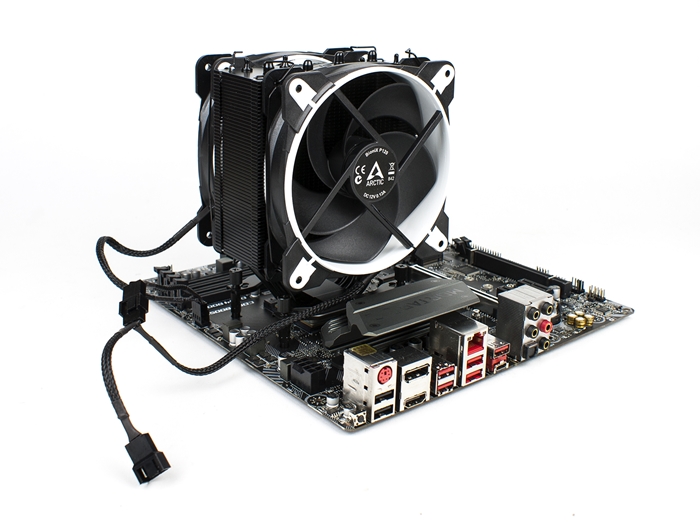

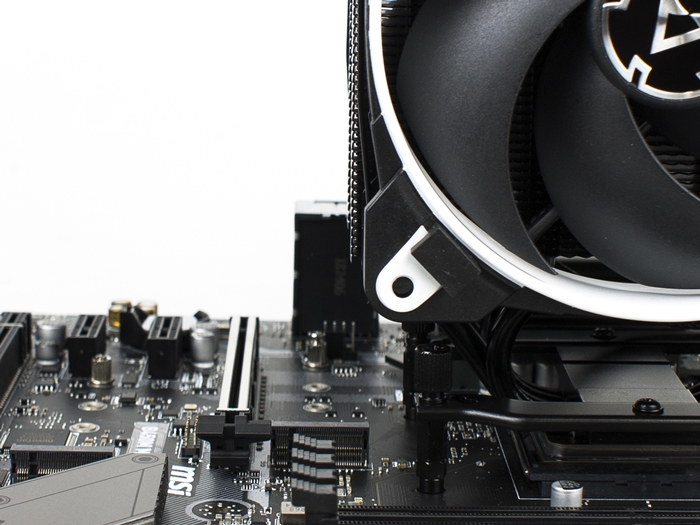

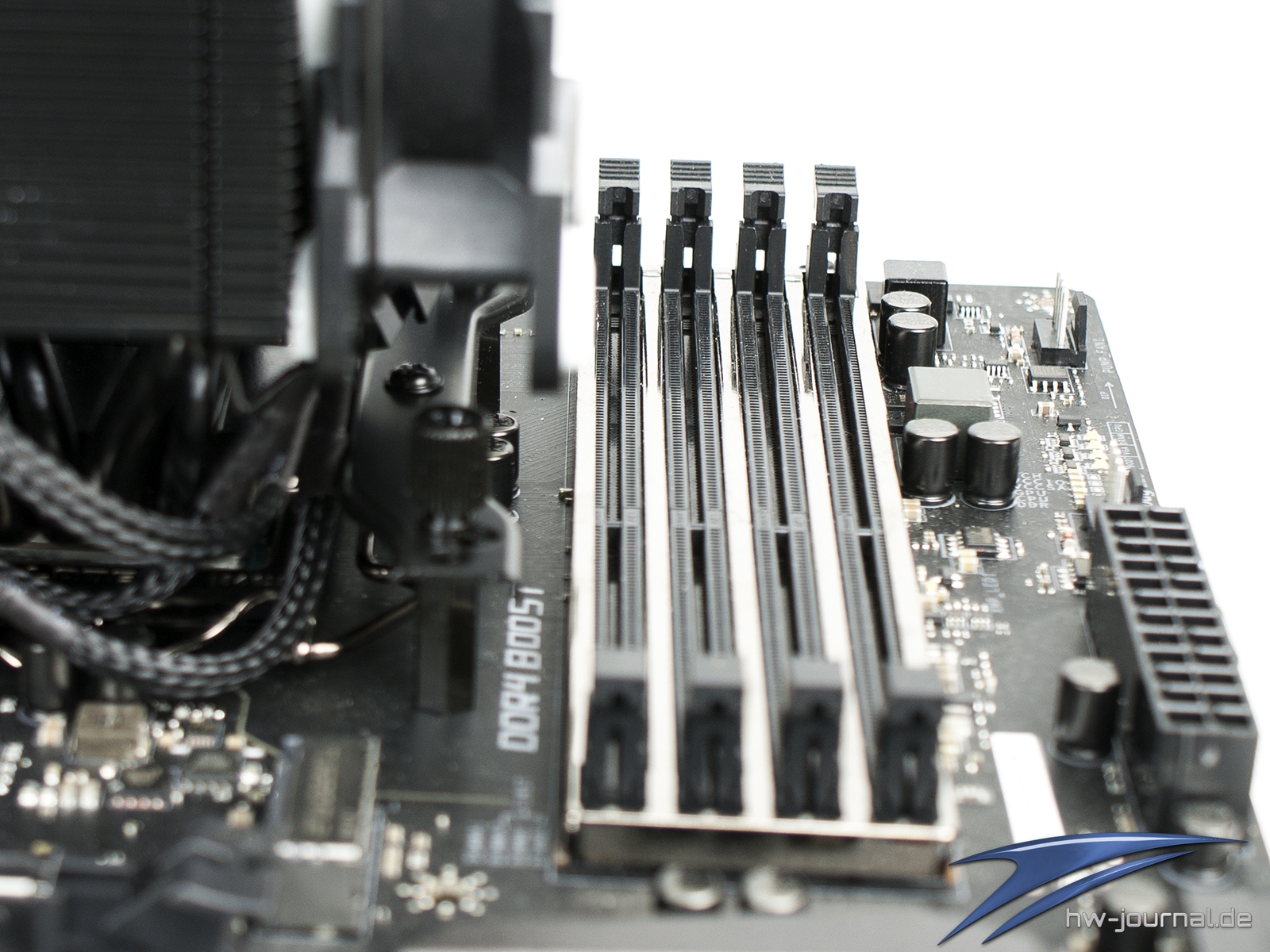

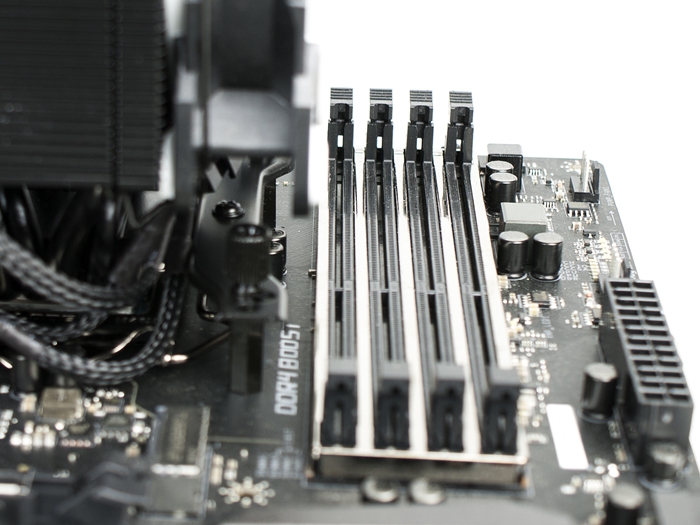

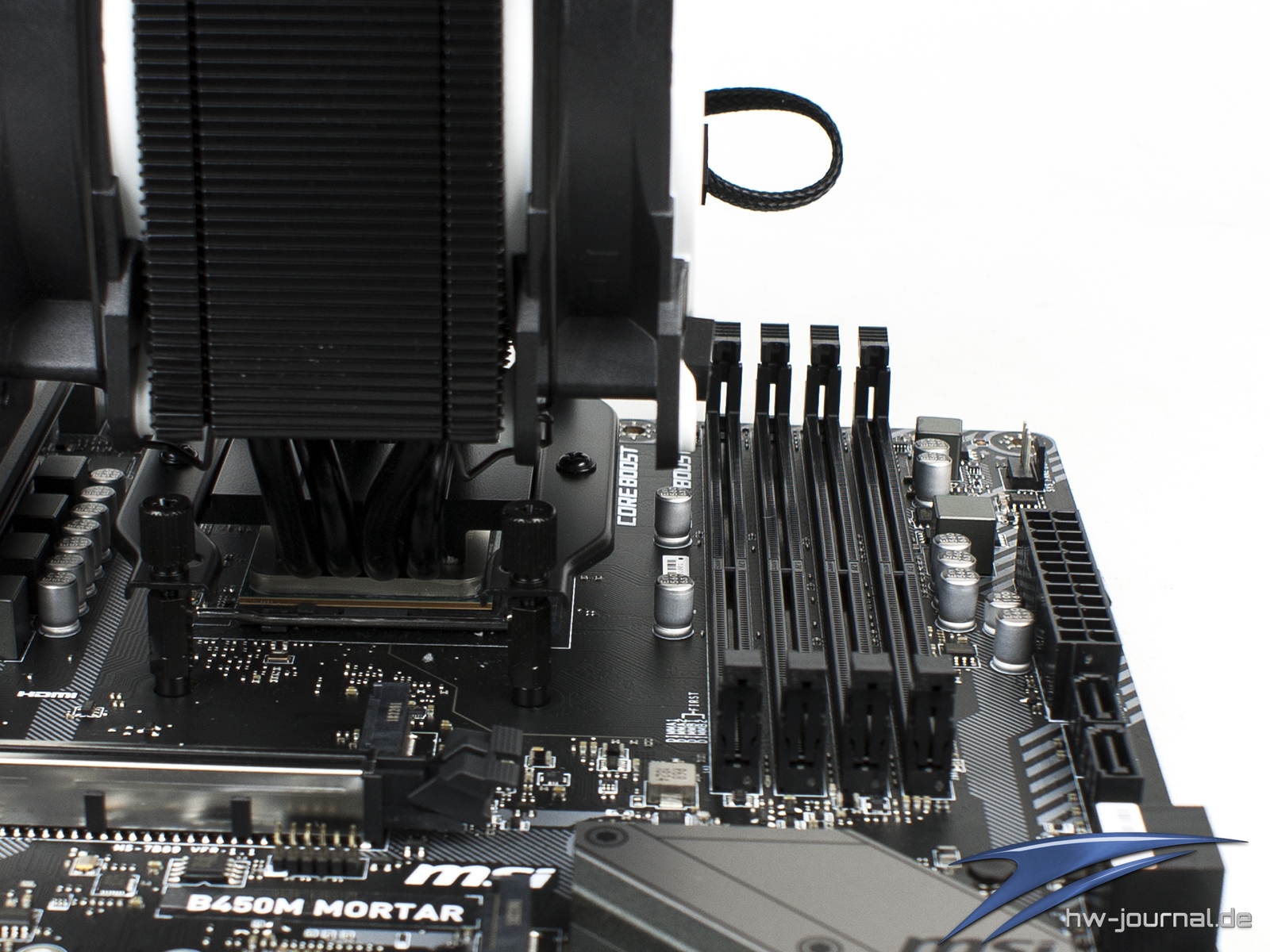

Vom Farbschema passt der Freezer 34 eSport DUO in Weiß recht gut zum MSI B450M Mortar, wobei auch die Rote Variante mit roter Beleuchtung ein cooles Bild ergeben würde. Eigentlich soll aber nur die Freiheit des Kühlers demonstriert werden. Diese zeigt sich erfreulich hoch. Denn in alle Richtungen ist nicht bzw. kaum mit Problemem zu rechnen. Weder der erste PCIe Slot, noch die RAM Bänke werden überlappt. Auch das befestigen der Lüfter stellt einen vor keine Herausforderung, allerdings sollte man die Klammern am Kühler lassen, da die VRM-Kühler ggf. etwas die Sicht bzw. den Zugang verhindern.
Montage auf Sockel 115X

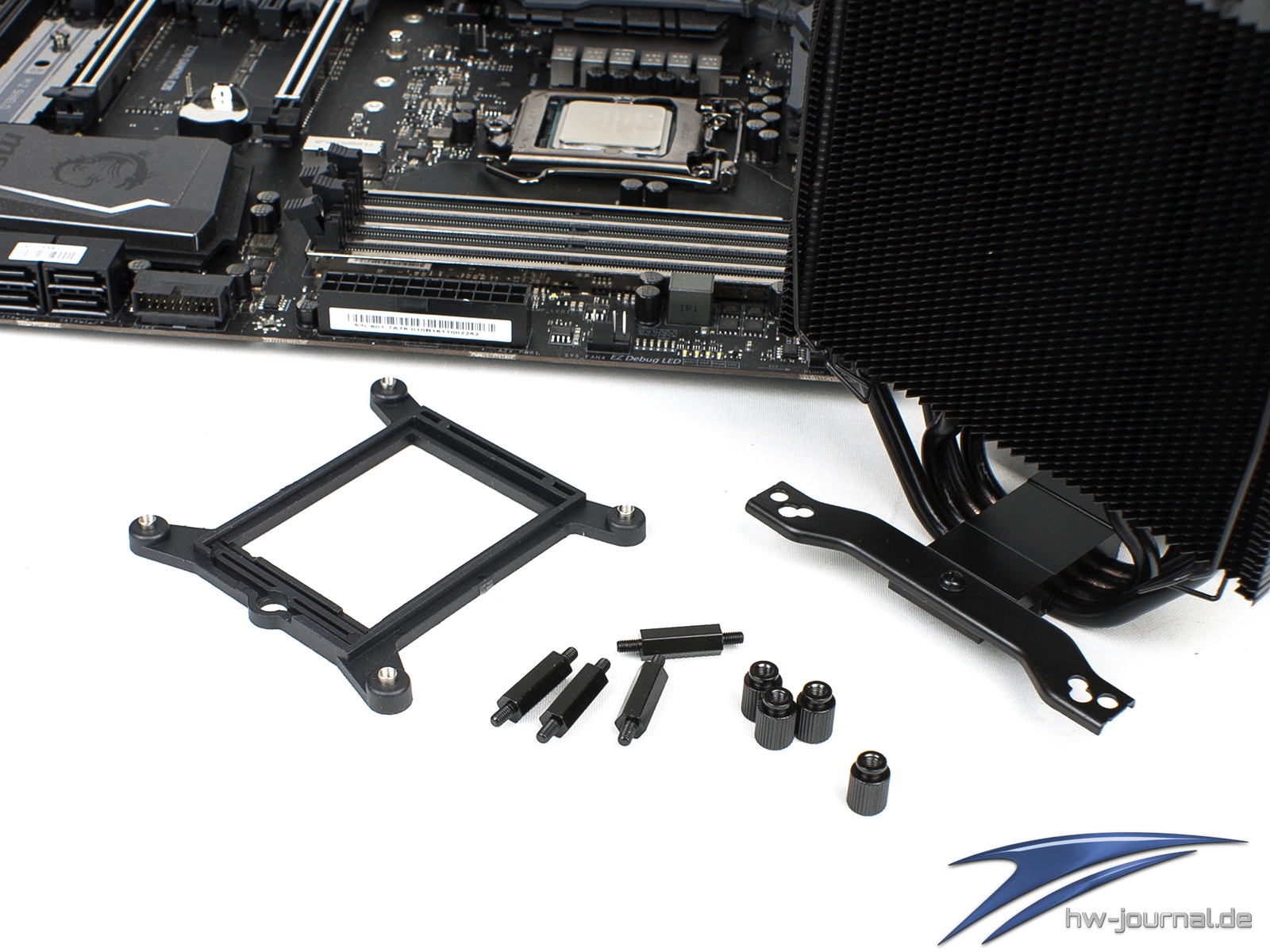

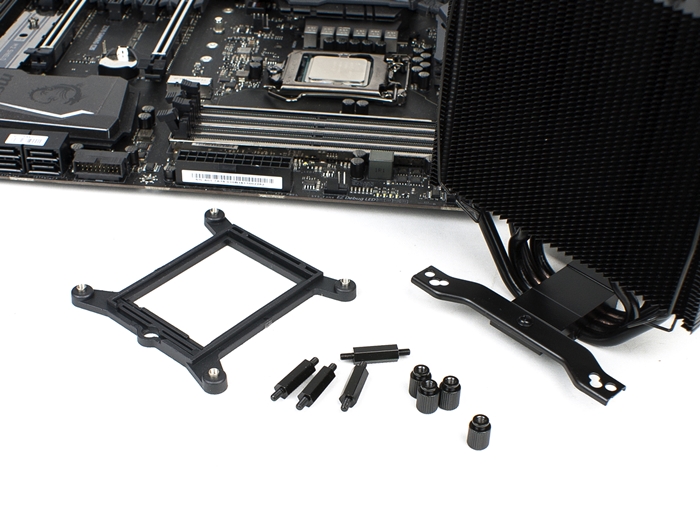

Grundsätzlich gibt es bei der Montage für die Intel Sockel 115X eigentlich kaum Unterschiede. Hier werden natürlich andere Schrauben benötigt und zudem die beiliegende Backplate. Der erste Schritt ist wieder das Anbringen der Brücken, diesmal jedoch andersherum, sodass die Bohrlöcher zusammen ein Quadrat ergeben.

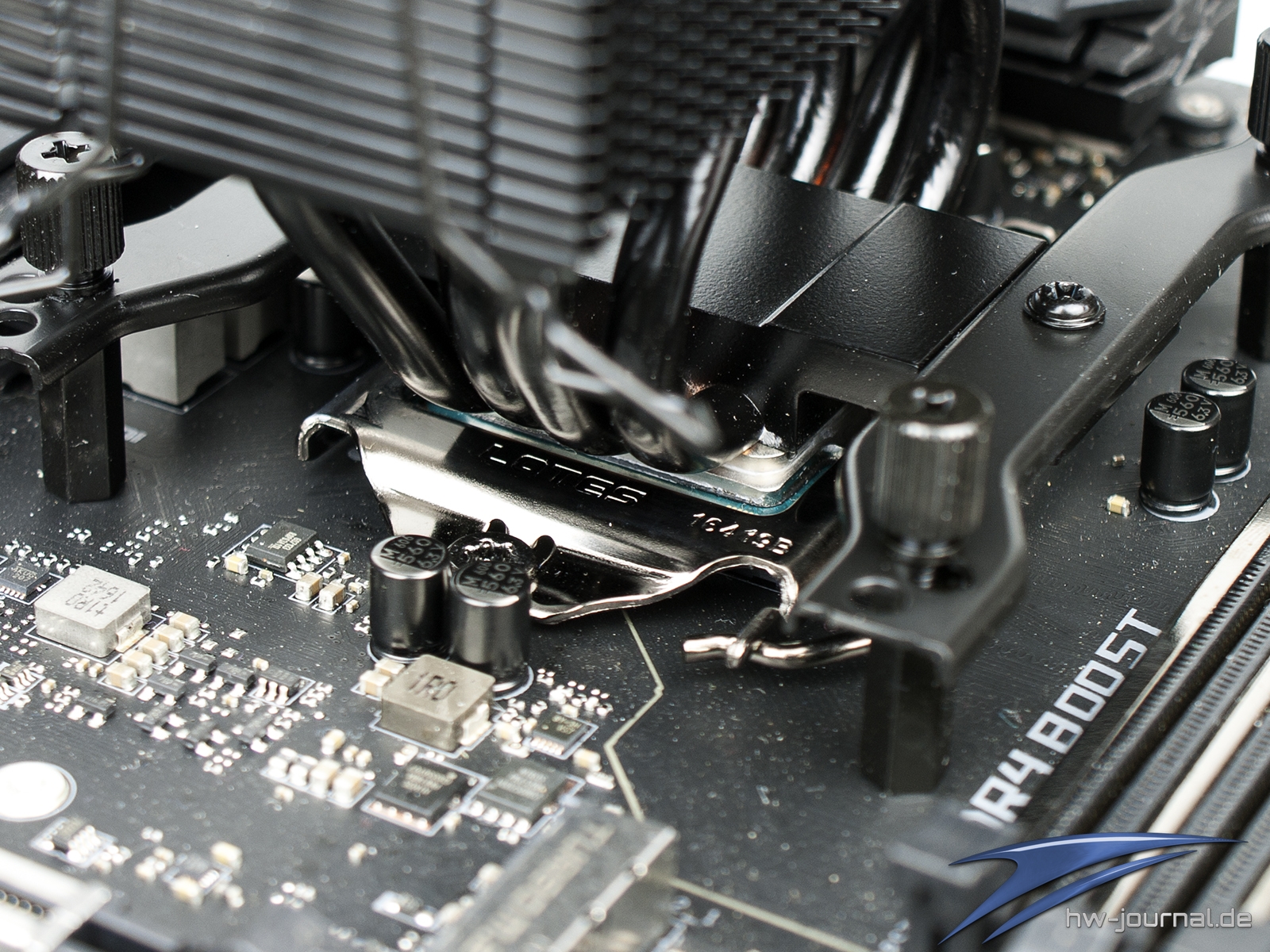

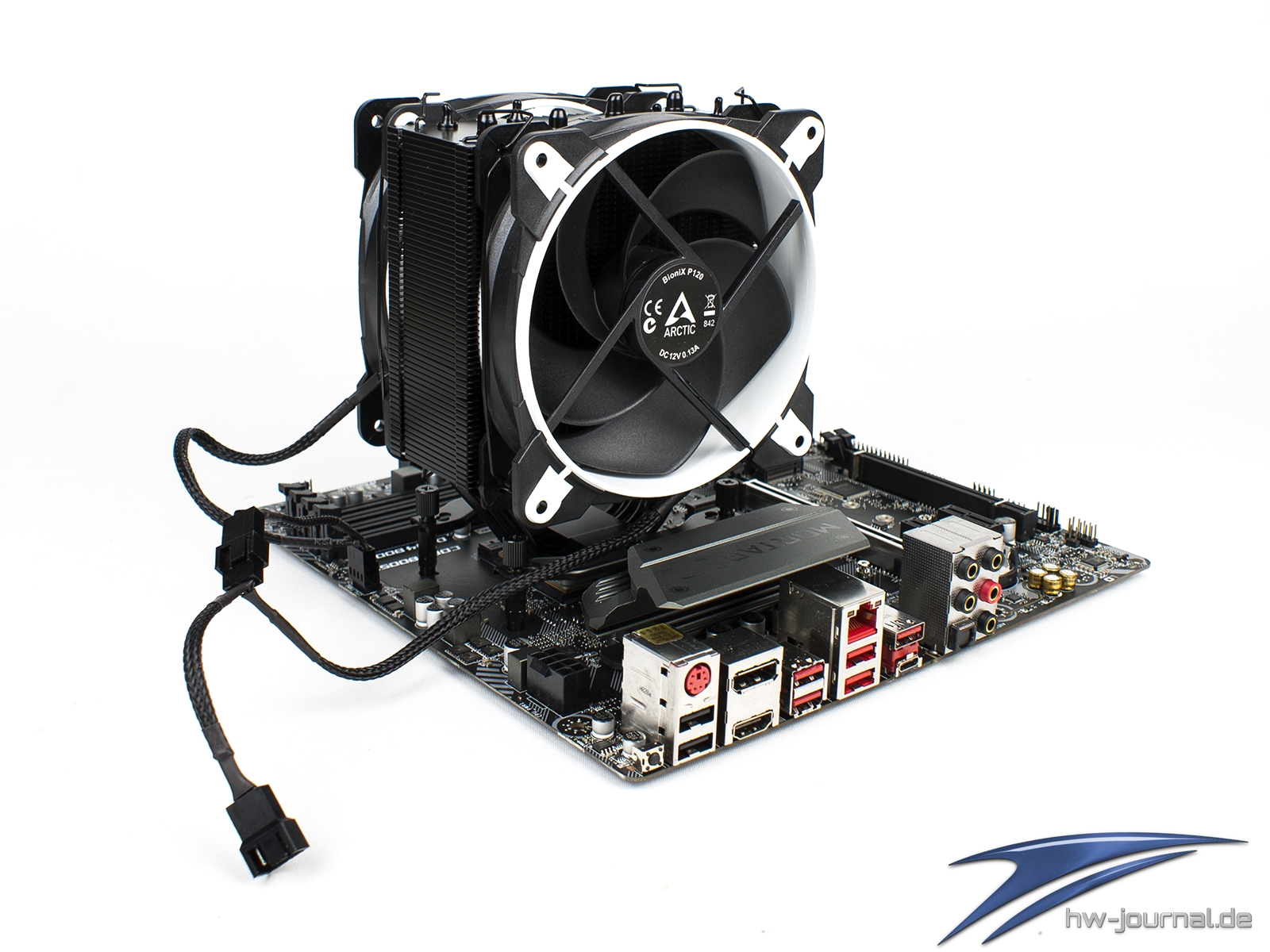

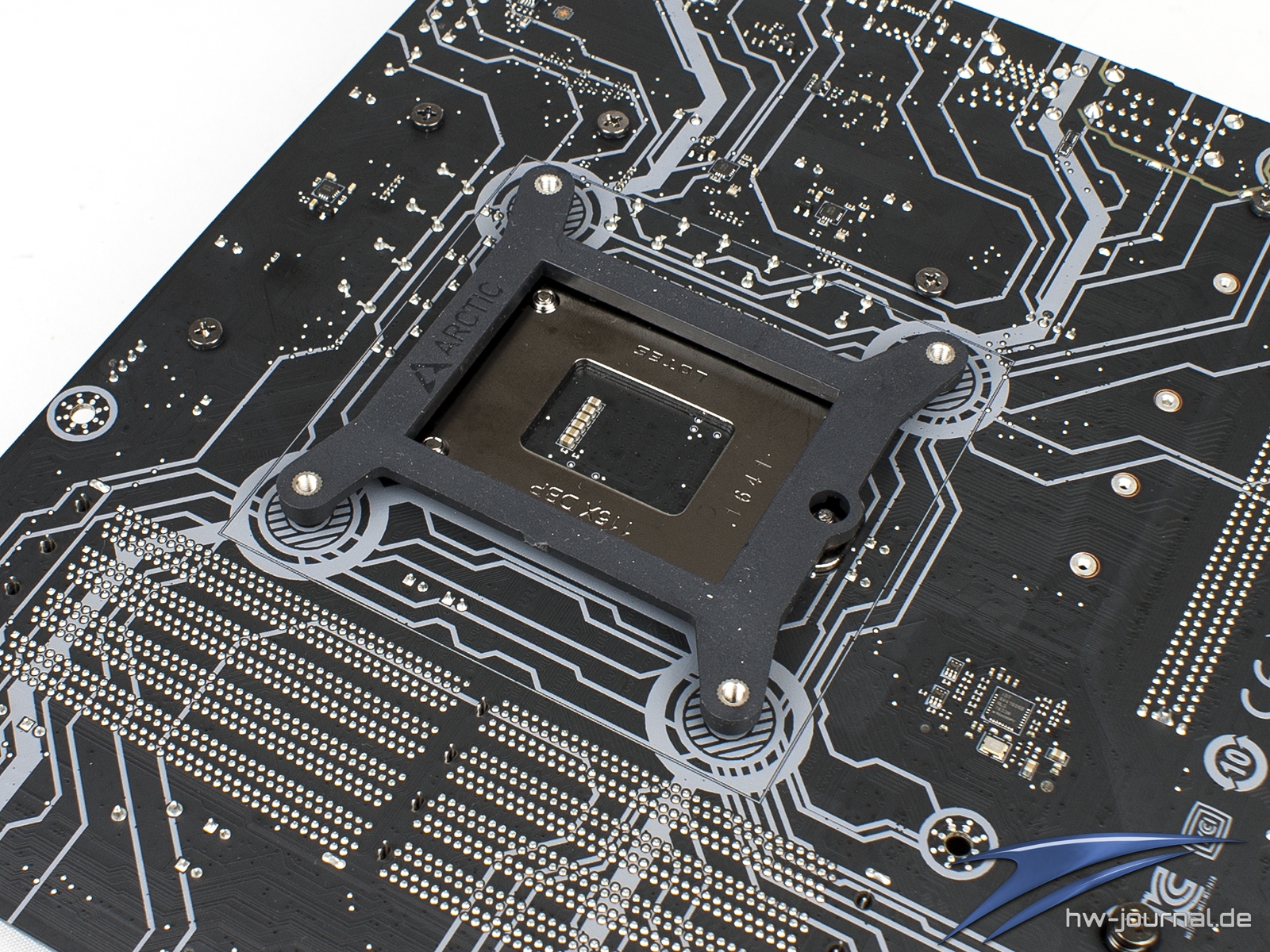

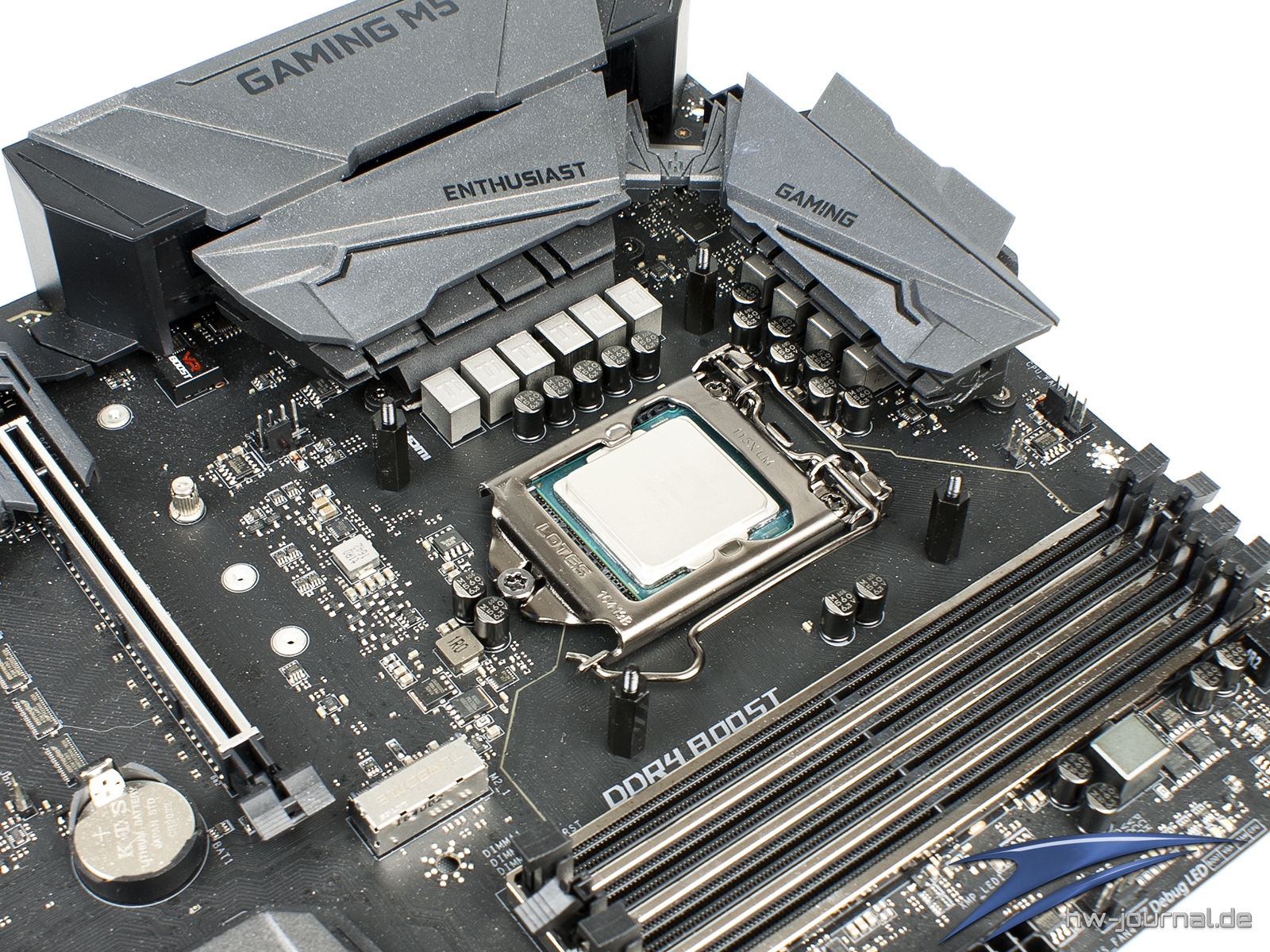

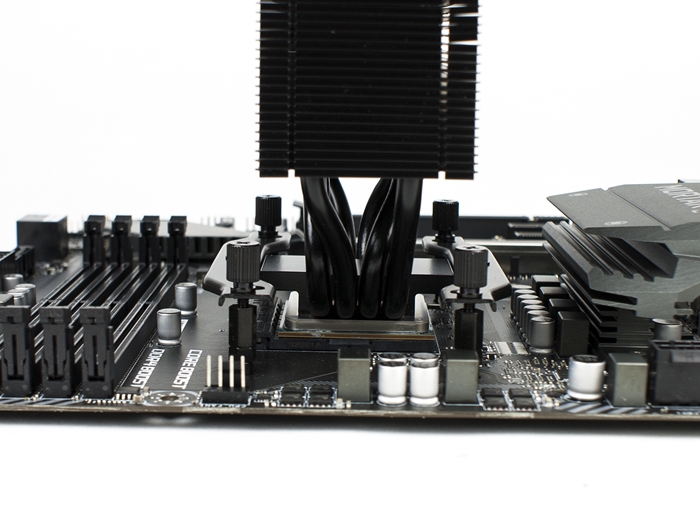

Danach legt man die Backplate von hinten auf das Mainboard auf und dreht dann von der Vorderseite die vier Schrauben ein. Danach kann man bereits den Kühler aufsetzen und diesen dann mit den vier Rändelmuttern arretieren. Damit ist man eigentlich schon fertig, da nur noch die Lüfter angebracht werden müssen.

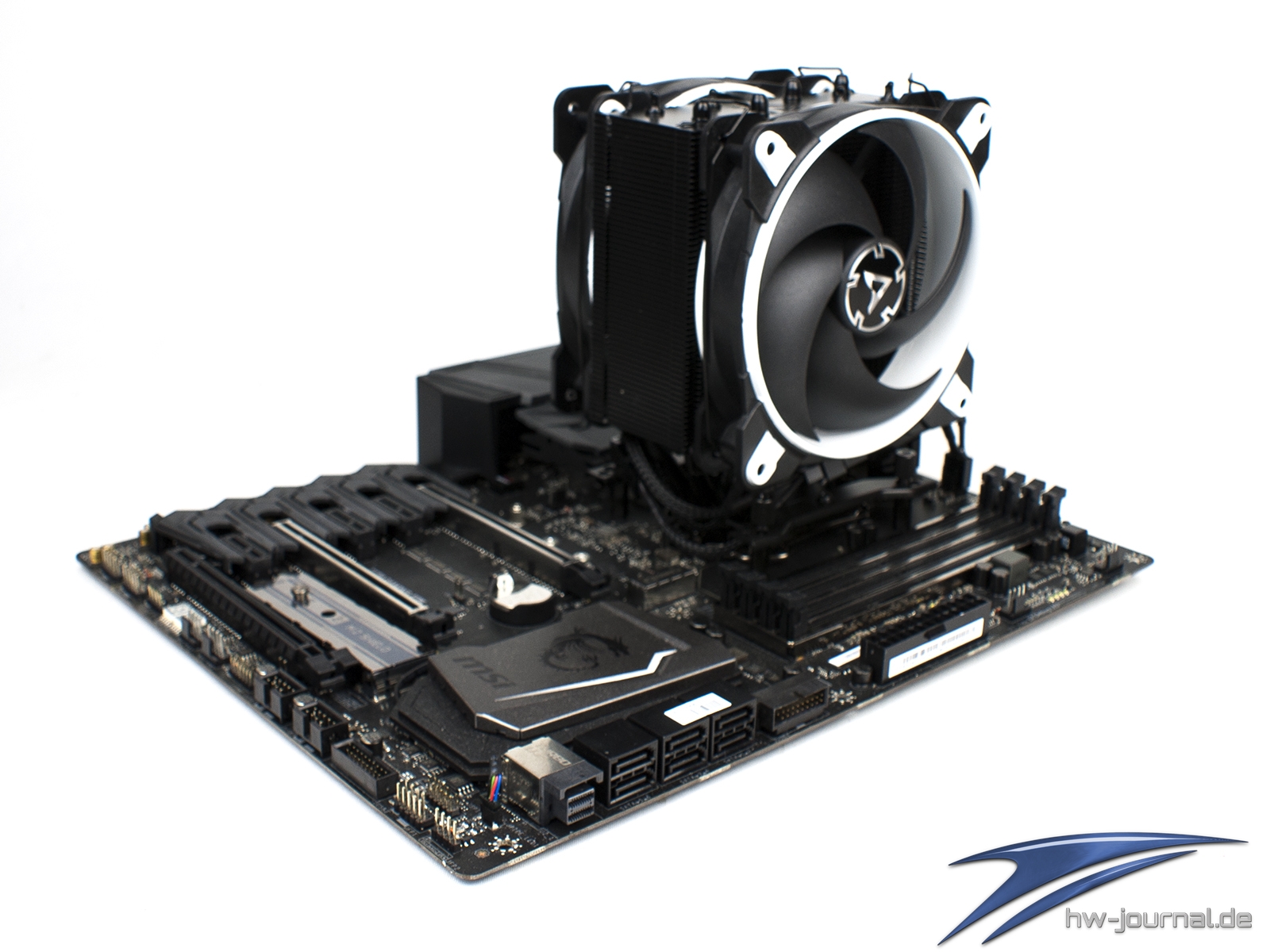

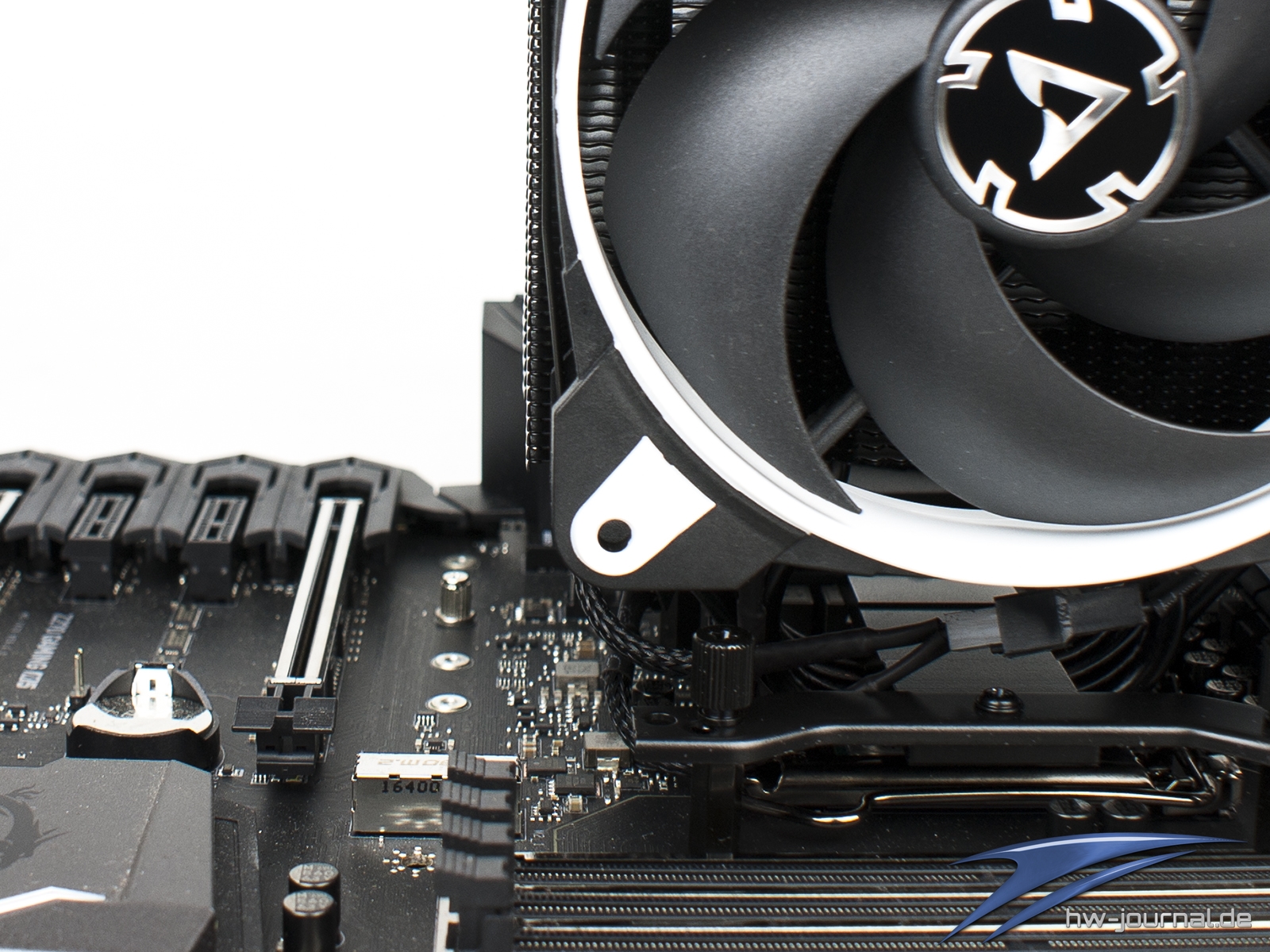

Bei der Kühlerfreiheit zeigt sich kein Unterschied zum AMD Sockel. In alle Richtungen ist ausreichened Platz gegeben.
Insgesamt gefällt die Montage des Freezer 34 eSports DUO deutlich besser, als die des Freezer 33 eSports Edition. Die Unterschiede sind zwar nicht groß, aber durch das vorherige Anbringen der Gewindestangen wird der Kühler direkt geführt, was beim Freezer 33 nicht der Fall ist. Eine Montage im Case ist nun wirklich einfach, insofern Grafikkarte und Mainboardkühler sich nicht in den Weg stellen. Das Update hat dem Kühler in Summe aber wirklich gut getan.
