Detailansicht

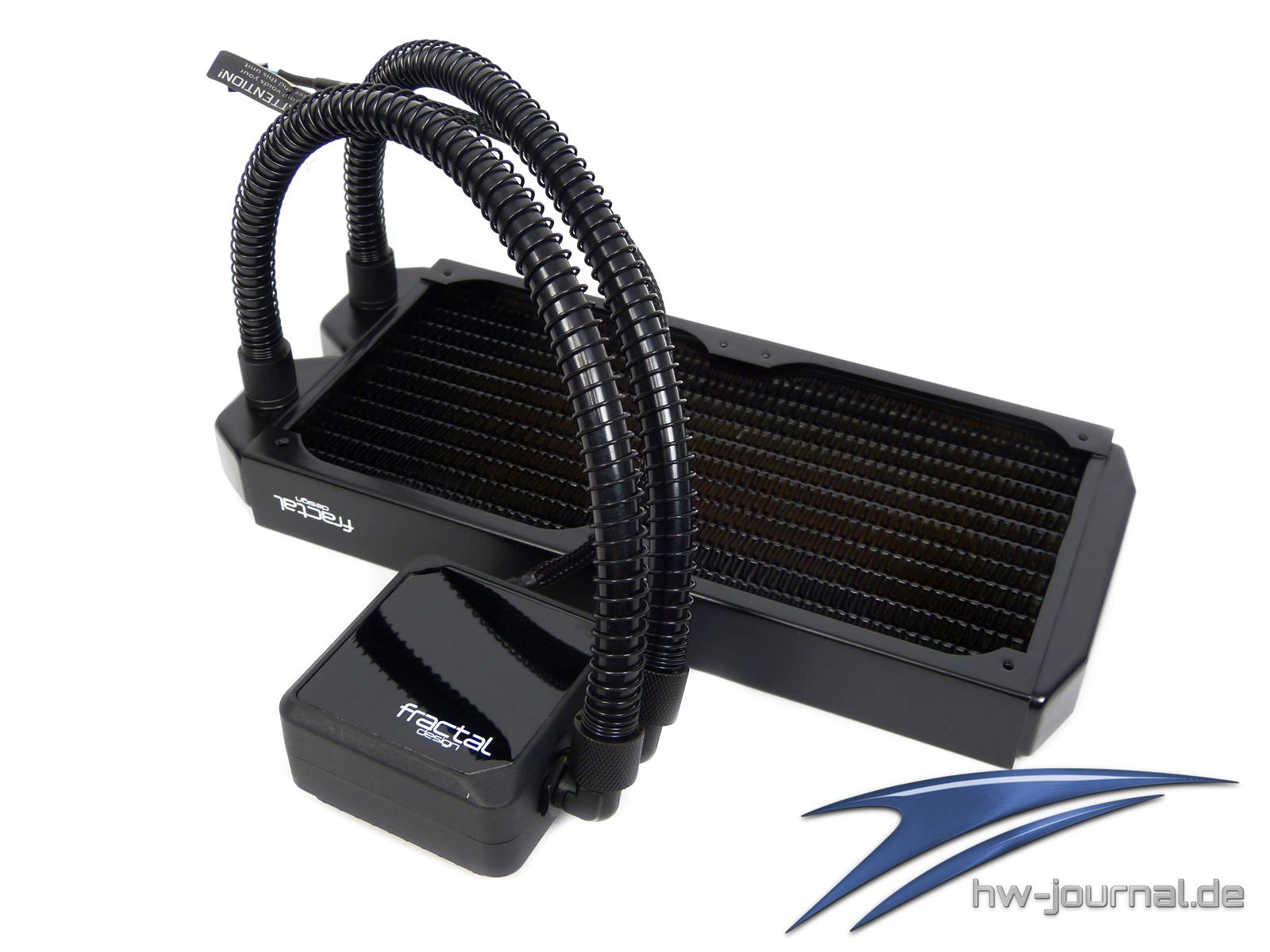

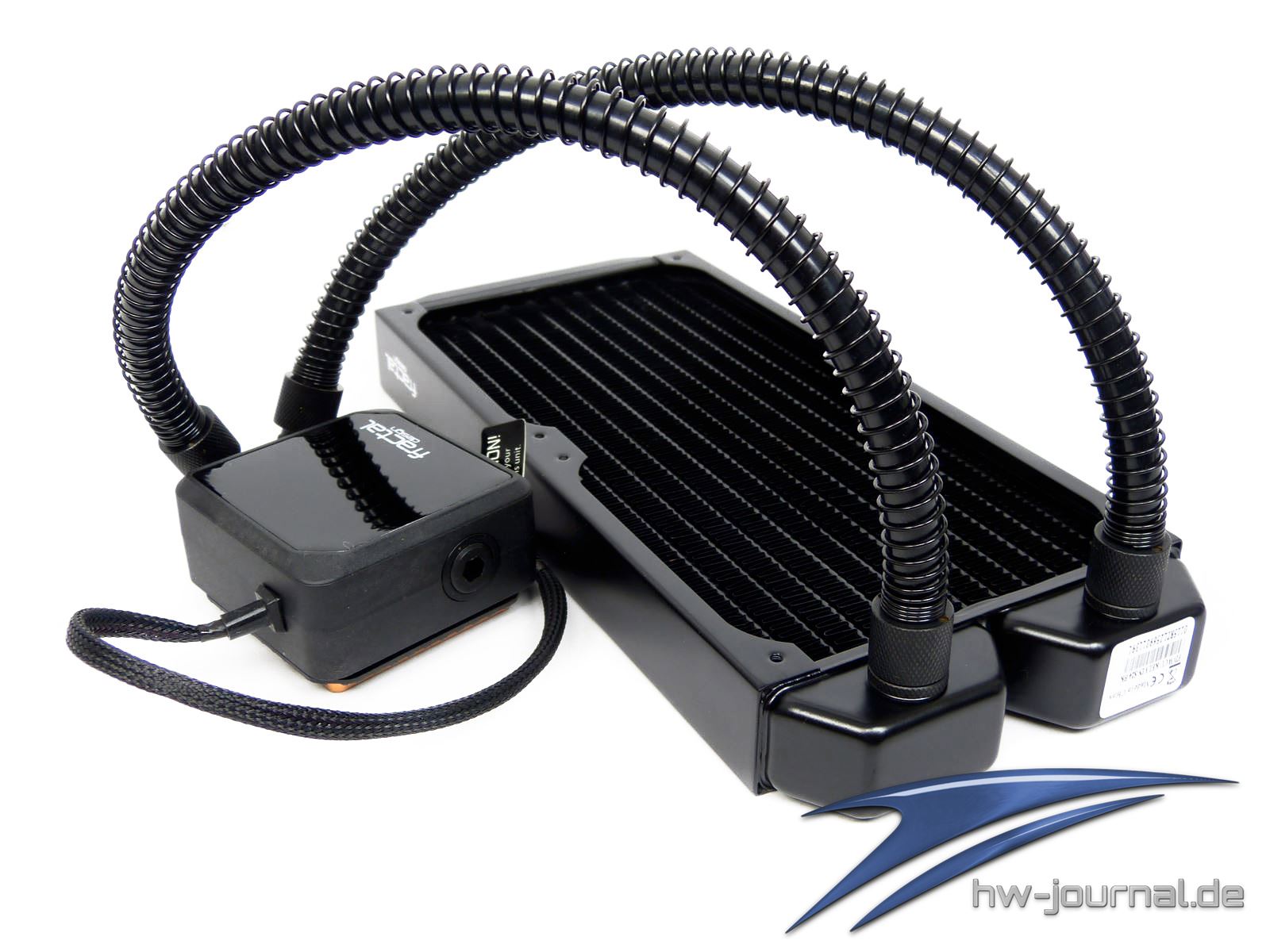

Der circa 30mm hohe Slim-Radiator stammt aus der Alphacool-Produktion. Es ist davon auszugehen, dass es sich dabei um einen NexXxoS ST30 handelt der zugleich über Kupferkammern verfügt. Bei den Anschlüssen verwendet man wertig anmutende ¼ (10/8) Schraubanschlüsse. Die beiden eingebundenen Schläuche sind angenehm flexibel, ohne dabei zu „wabbelig“ zu werden. Gleichermaßen kommt auch noch ein Knickschutz zum Einsatz.
Die Gegenseite an der Pumpe bietet, gegenüber anderen Fertiglösungen, auch einen nennbaren Vorteil. So kommen ebenfalls wieder ¼ Zoll Schraubanschlüsse als 90° Winkel zum Einsatz, welche sogar seitlich gedreht werden können. In der Praxis kann man so seine gewünschte Einstellrichtung finden, was der Montage merkbar zu Gute kommt. Der Kühlblock samt Pumpe ist an sich recht unspektakulär dafür aber wertig gestaltet. An der Seite befindet sich die Ablassschraube für den Wasserkreislauf, welche mit einem Sechskant-Bitaufsatz gelöst werden muss.

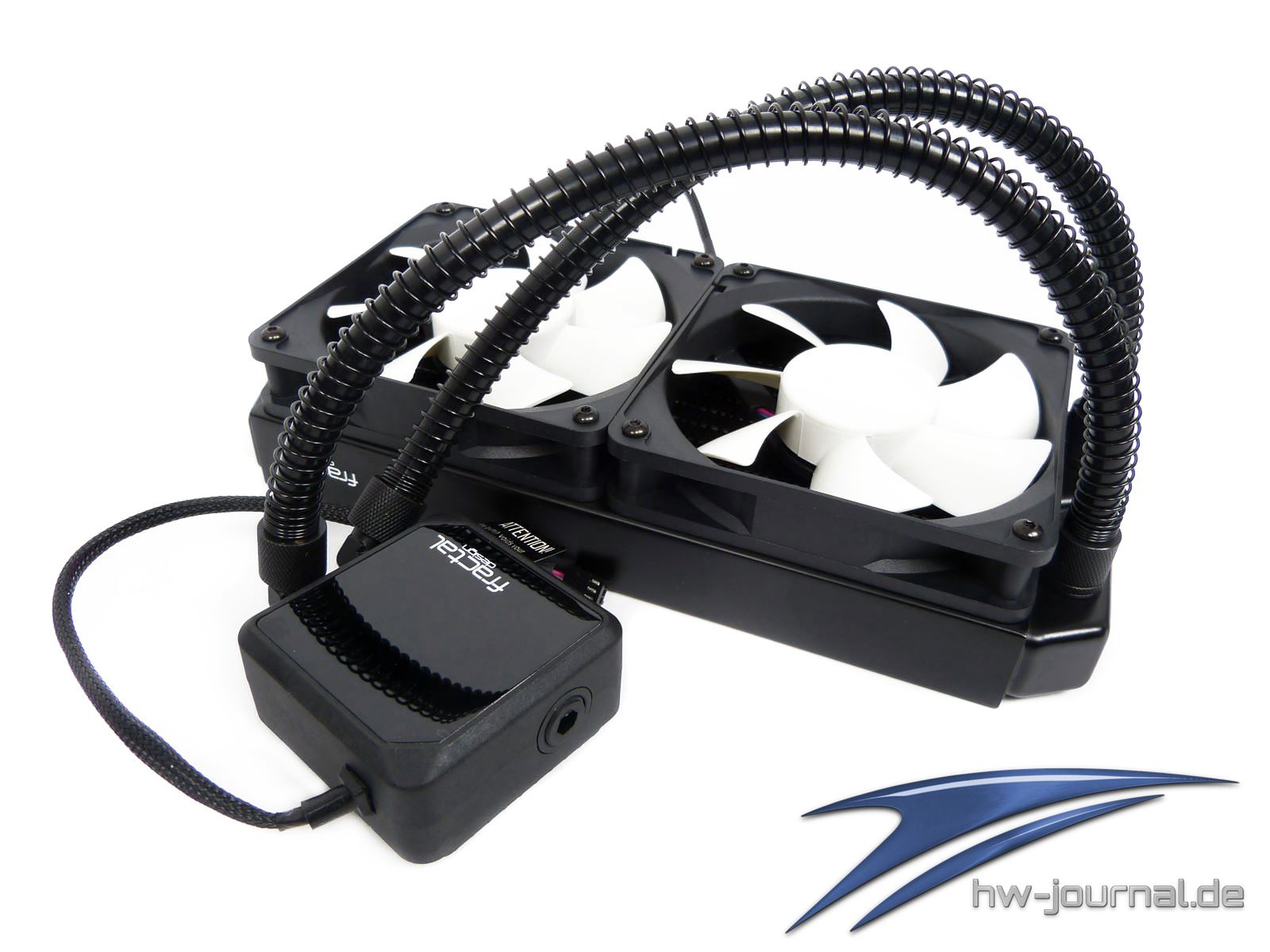

Bei allen drei Kelvin-Modellen kommen jeweils aus eigener Produktion stammende R2 Silent Lüfter (FD-Fan-SSHP-120) zum Einsatz. Die 120mm Lüfter können alle Lastgesteuert agieren und verfügen über einen Drehbereich von 500 – 1700 U/min (Herstellerangaben!). Für den Praxistest wurden diese alle auf 1000 U/min fixiert.
Montage
Am Montagesystem hat sich auch bei der S24 nichts geändert. Dank der ausführlich bebilderten Montageanleitung kommen selten Zweifel oder Unklarheiten auf. In der Summe sollte geübte Hände circa 15 bis 30 Minuten veranschlagen, ein entsprechendes Gehäuse sei an dieser Stelle mal vorausgesetzt. Die eingangs angesprochenen flexiblen Schläuche erleichtern die Montage nochmals.
Als erstes muss der Kühler, welcher im Übrigen als Voll-Kupfer besteht, mit der entsprechenden Sockelhalterung (AMD oder Intel) versehen werden. Im Falle des Sockels 1155 werden seitlich zwei Haltebügel eingeschoben und in der Mitte zusammengedrückt. Im nächsten Schritt werden vier Schrauben mit einer Druckfeder, Unterlegscheibe und einer Mutter „gegengekontert“, so dass diese nicht mehr aus der Halterung rutschen kann. Alles zusammen wird dann später mit dem Retention-Modul fest verschraubt. Selbiges wird einfach auf die Rückseite des Mainboards gelegt. Für die Wahl des richtigen Sockels müssen lediglich die kleinen Stifte in die richtige Position geschoben werden, so dass die Lochmaße übereinstimmen. Im nächsten Schritt sollte der Radiator in die richtige Position gebracht bzw. eingebaut werden. Die Lüfter haben wir an dieser Stelle ebenfalls bereits schon vormontiert.
Wie angedeutet wird dann der Kühlkörper samt Pumpe aufgesetzt und mittels der vier langen Schrauben (handfest!) verschraubt. Ein Schraubendreher ist genau so dringend zu empfehlen, wie die Vor-Montage (Lüfter am Radiator) extern vorzunehmen. Die Pumpe wird dann ganz normal über einen 3-Pin-Stecker am Mainboard mit Strom versorgt. Wer möchte, kann diese auch über einen Adapter auf zum Beispiel 7V heruntergeregelt betreiben.
