Detailansicht

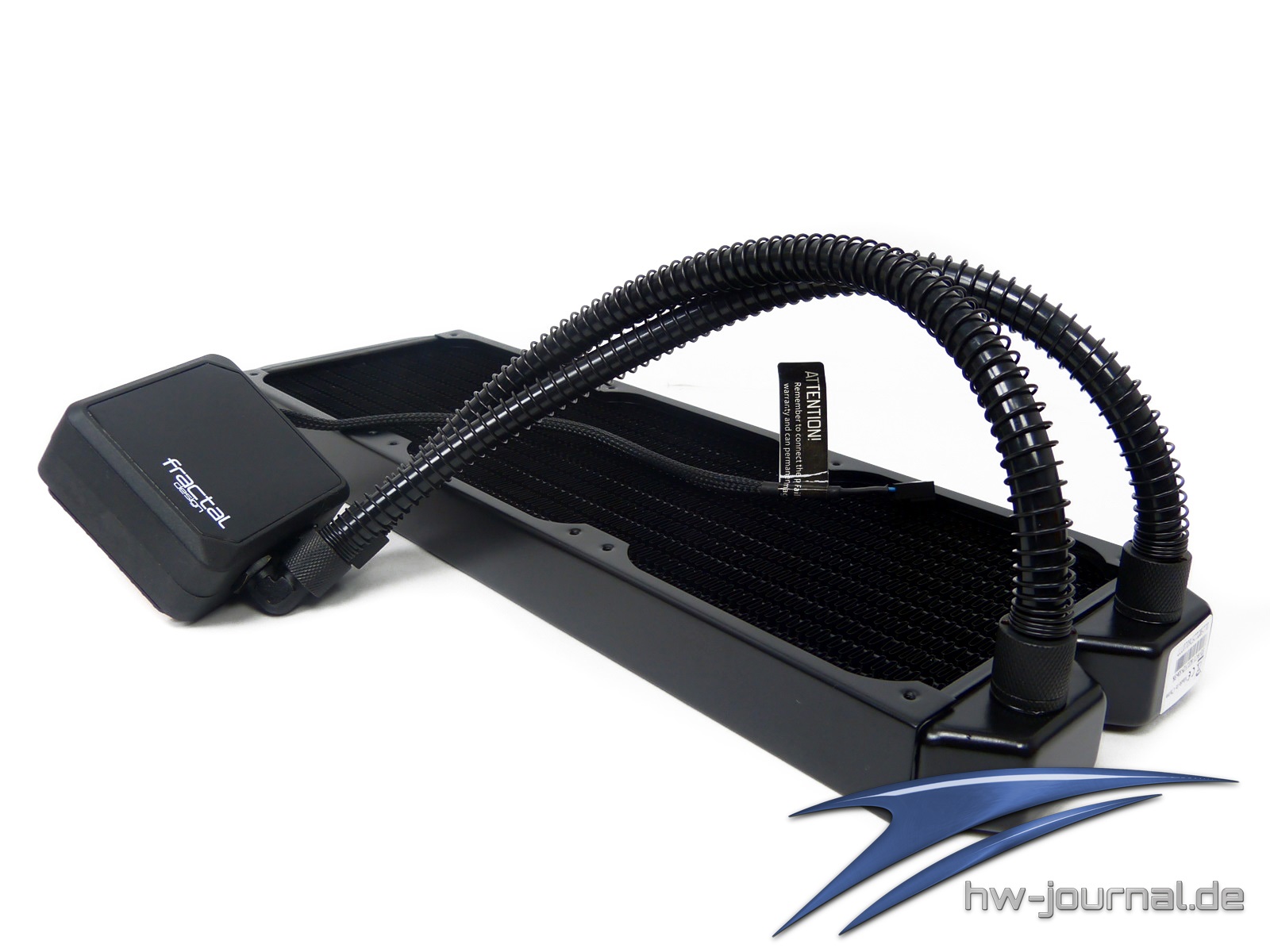

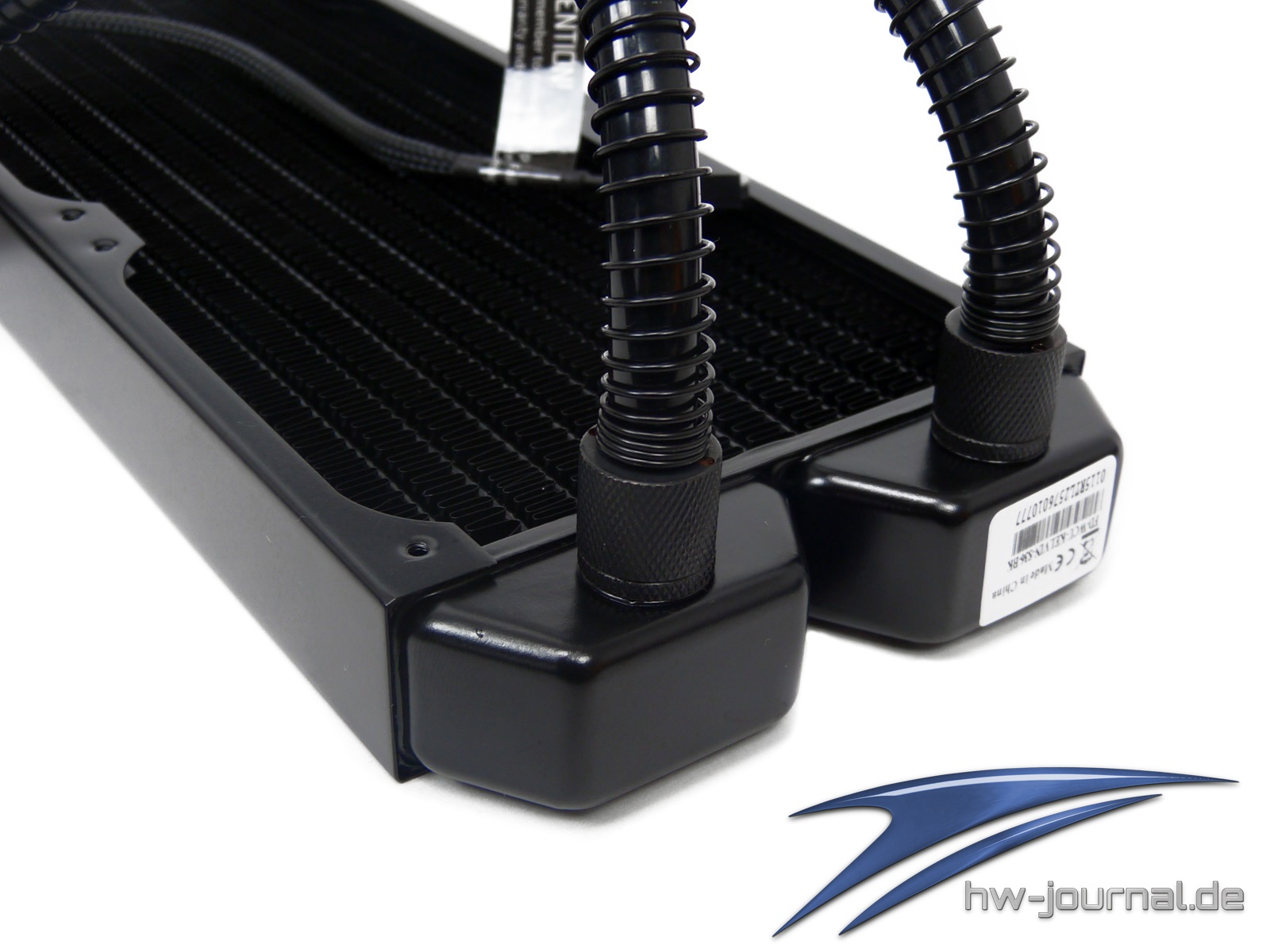

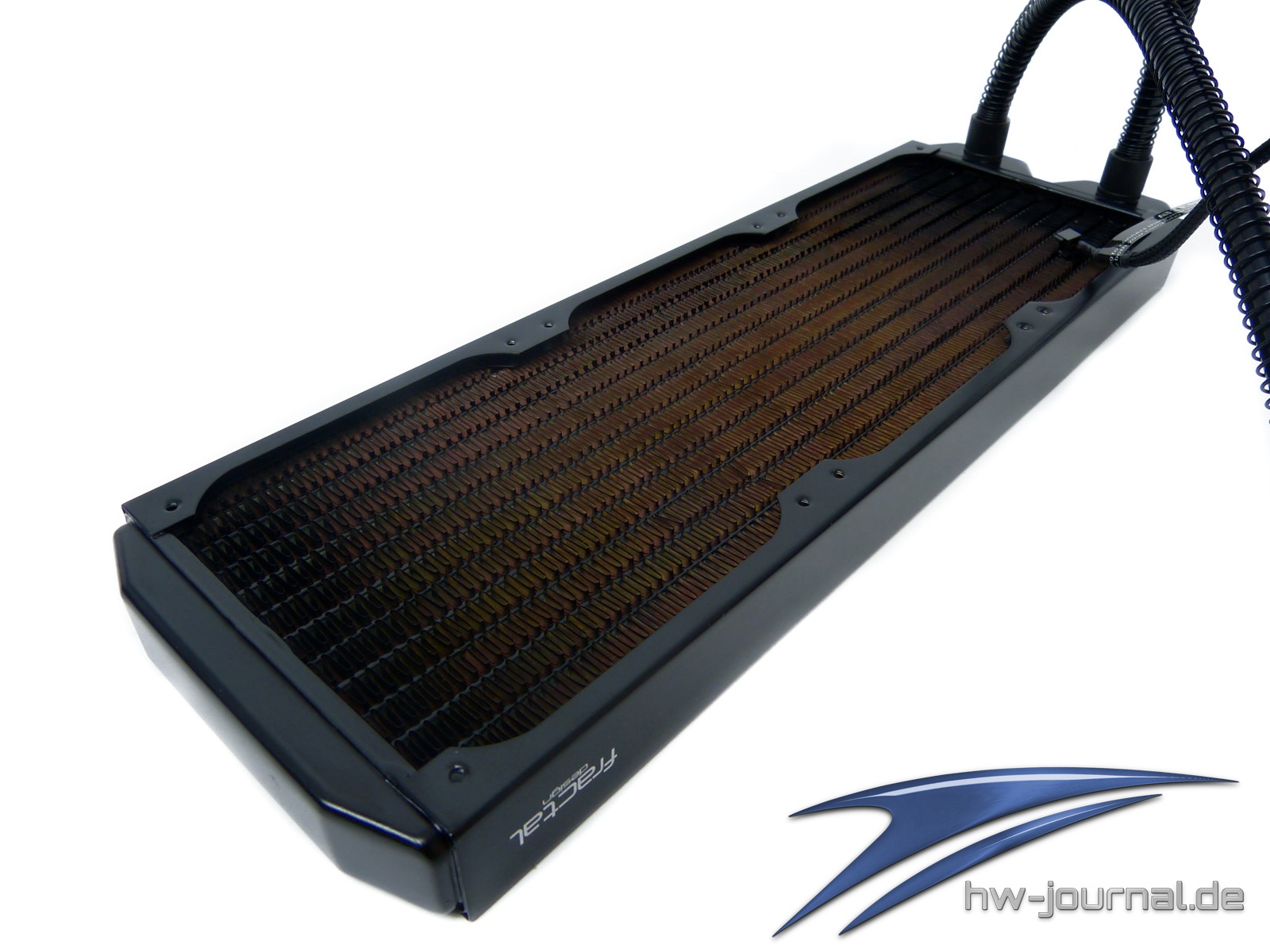

Der circa 30mm hohe Slim-Radiator stammt mit großer Wahrscheinlichkeit aus der Produktion von Alphacool. Es ist davon auszugehen, dass der verwendete Radiator einem Alphacool NexXxoS ST30 mehr als nur ähnelt. Das positive hierbei, der Wärmetauscher ist ein vollwertiger Kupferblock, wie man es auch auf den Bildern erkennen kann, da durch die Lackierung das Material durchschimmert. Bei den Anschlüssen verwendet man wertig anmutende 1/4 Zoll (10/8) Schraubanschlüsse. Die beiden eingebundenen Schläuche sind angenehm flexibel, ohne dabei zu „wabbelig“ zu werden. Gleichermaßen kommt auch noch ein Knickschutz zum Einsatz.

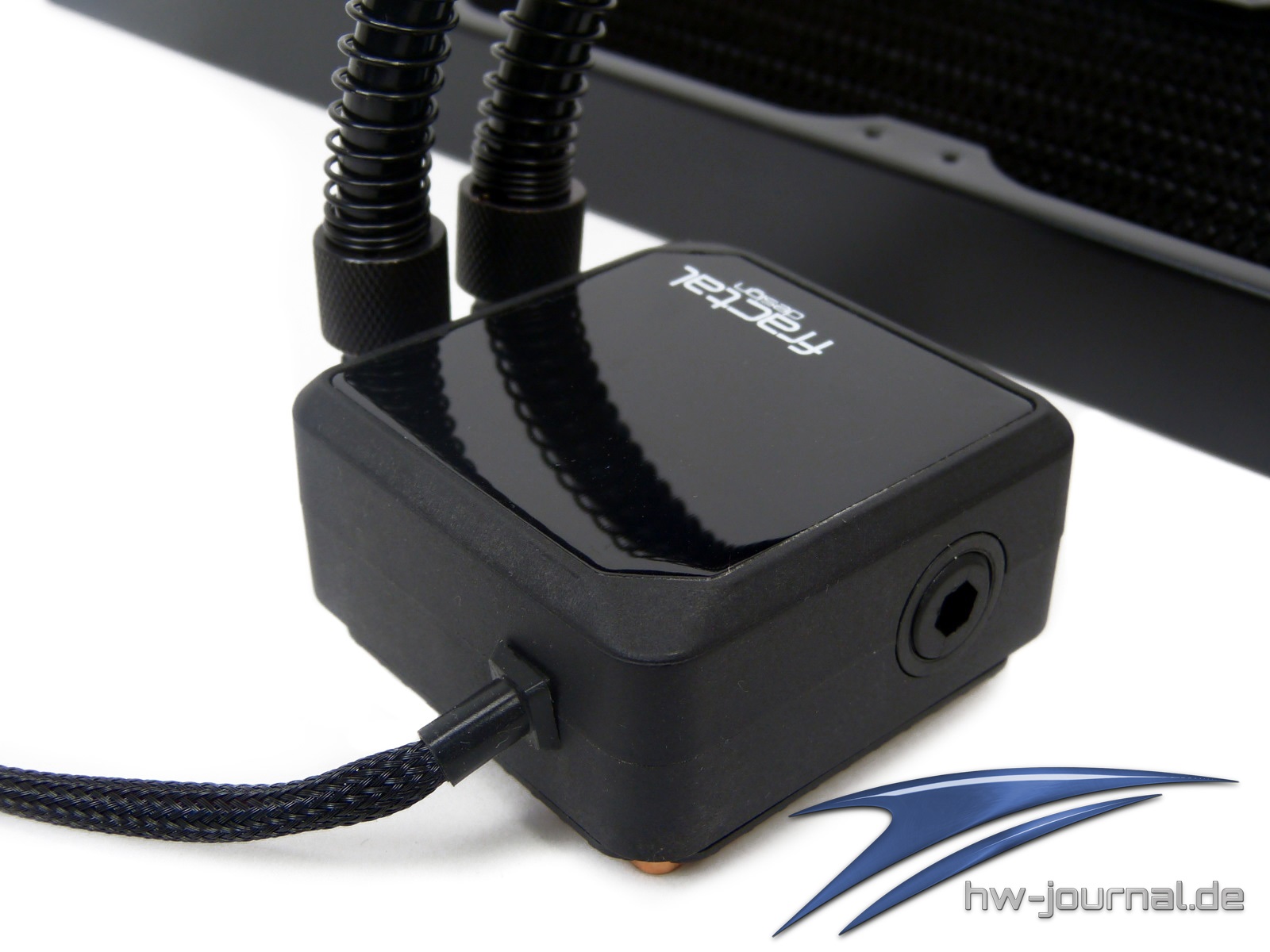

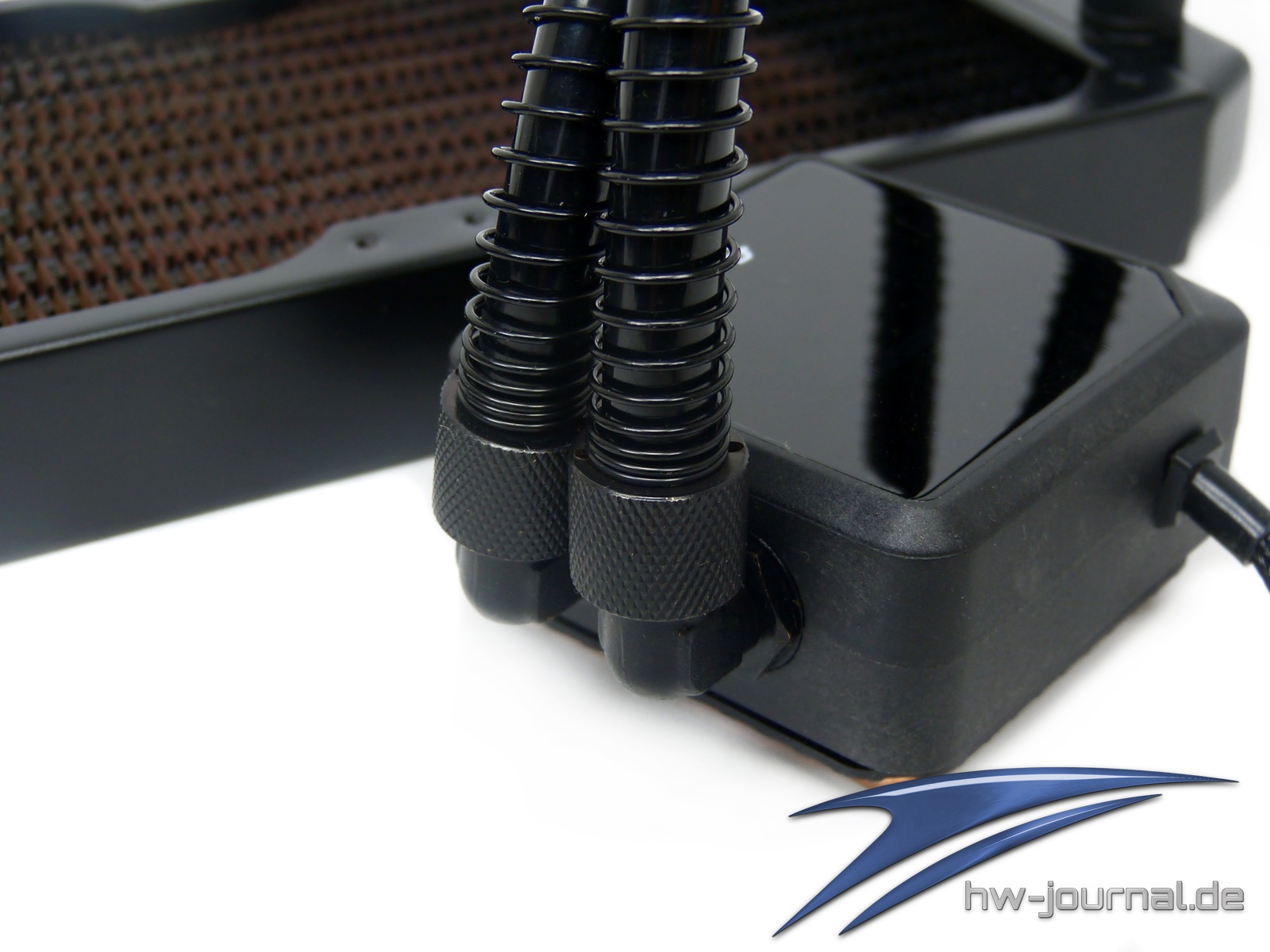

Die Gegenseite an der Pumpe bietet, gegenüber anderen Fertiglösungen, auch einen nennbaren Vorteil. So kommen ebenfalls wieder 1/4 Zoll Schraubanschlüsse als 90° Winkel zum Einsatz, welche sogar seitlich gedreht werden können. In der Praxis kann man so seine gewünschte Einstellrichtung finden, was der Montage merkbar zu Gute kommt. Der Kühlblock samt Pumpe ist unspektakulär gestaltet. An der Seite befindet sich die Ablassschraube für den Wasserkreislauf, welche mit einem Sechskant-Bitaufsatz gelöst werden muss.

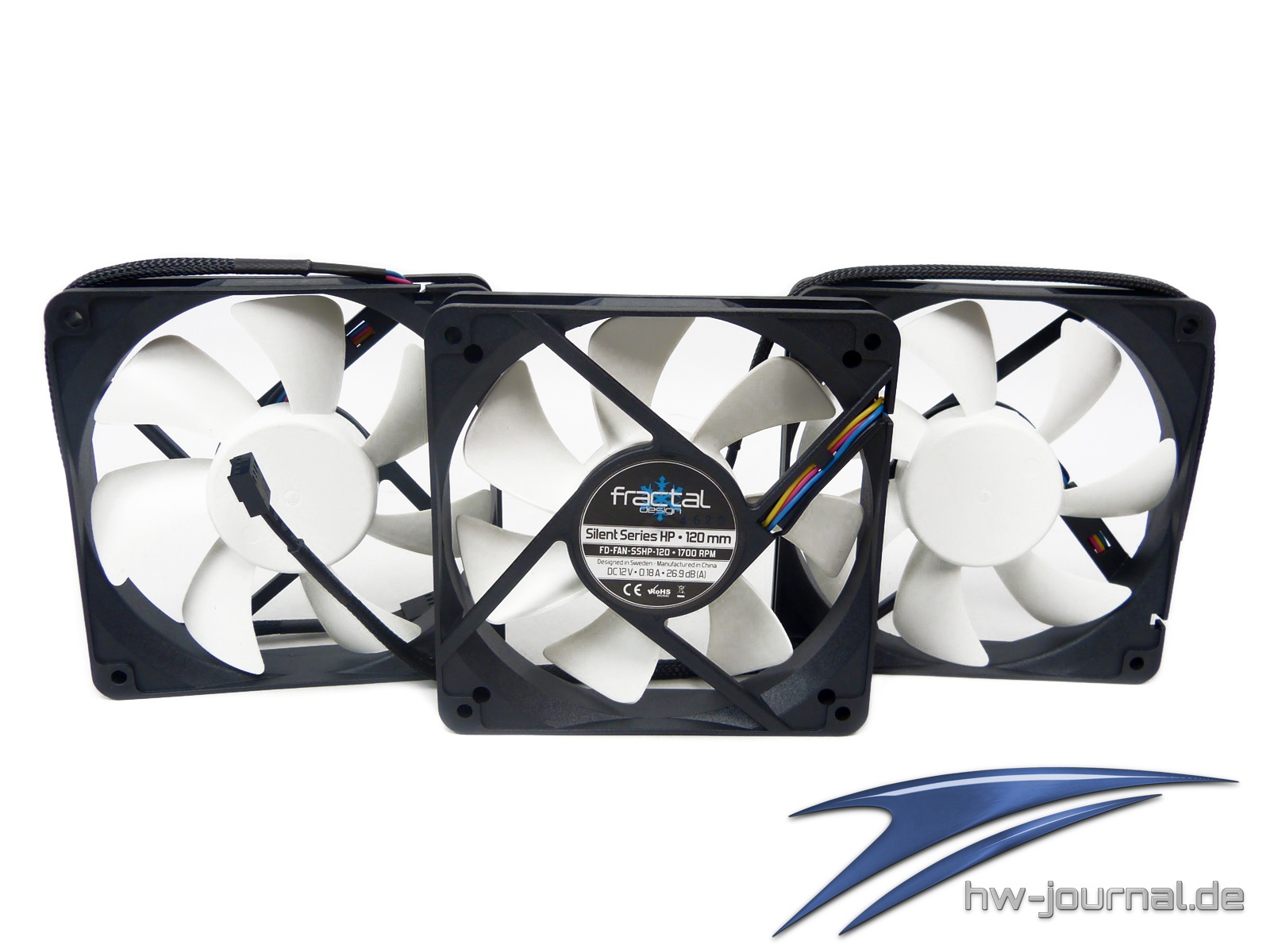

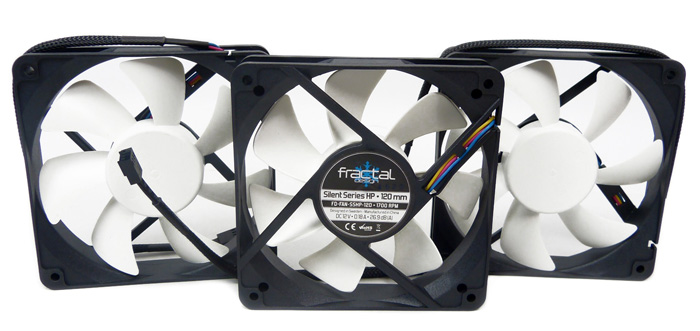

Die drei mitgelieferten 120m PWM-Lüfter: Fractal Design Silent Series R2 "FD-Fan-SSHP-120" - Drehbereich von 0-1400 U/min
In dem vorliegenden Muster kommen Fractal Designs Hauslüfter aus der R2 Silent Serie zum Einsatz. Die 120mm Lüfter können alle Lastgesteuert agieren und verfügen über einen Drehbereich von 500 – 1700 U/min (Herstellerangaben!). Für den Praxistest wurden diese alle auf 1000 U/min fixiert.
Montage
Um es gleich vorweg zu nehmen, der Einbau des recht großen Kühlkonstrukts ging relativ einfach von der Hand. Auch Dank der ausführlich bebilderten Montageanleitung kommen selten Zweifel oder Unklarheiten auf. In der Summe werden für geübte Hände circa 15 Minuten benötigt, ein entsprechendes Gehäuse sei an dieser Stelle mal vorausgesetzt. Die eingangs angesprochenen flexiblen Schläuche erleichtern die Montage nochmals.

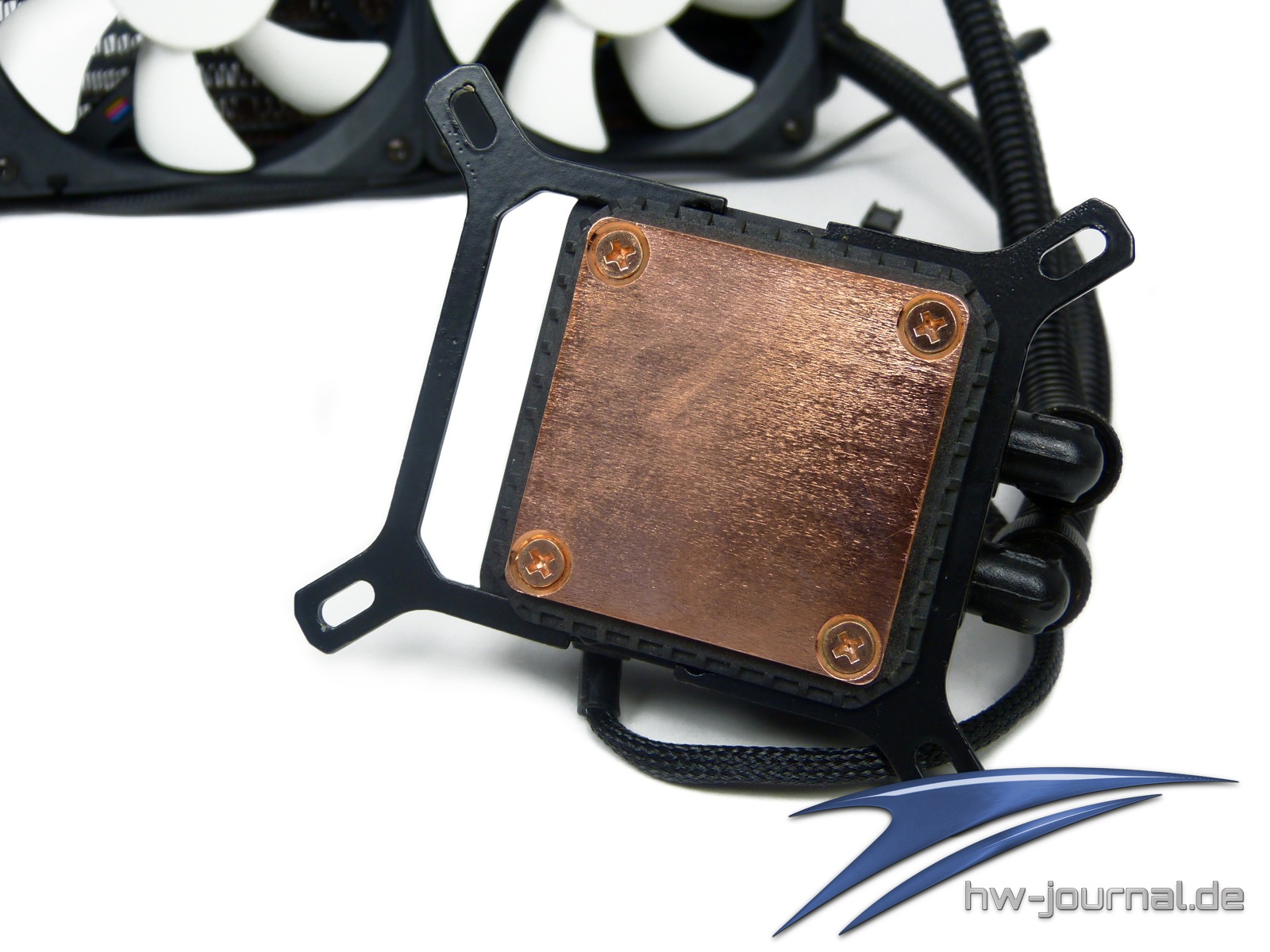

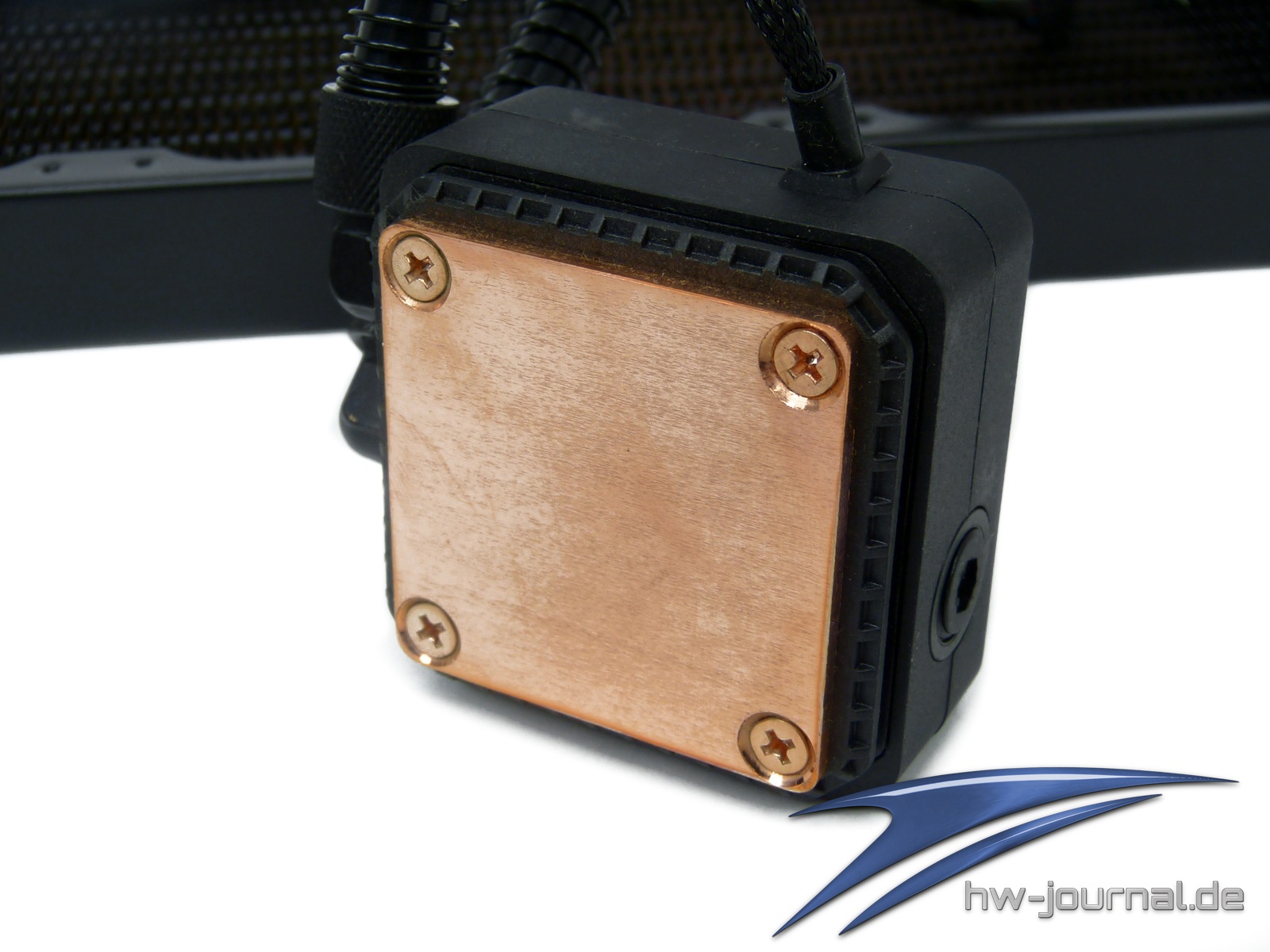

Als erstes muss der Kühler, welcher im Übrigen ebenfalls als Voll-Kupfer besteht, mit der entsprechenden Sockelhalterung (AMD oder Intel) versehen werden. Im Falle des Sockels 1155 werden seitlich zwei Haltebügel eingeschoben und in der Mitte zusammengeclipt. Im nächsten Schritt werden vier Schrauben mit einer Druckfeder, Unterlegscheibe und einer Mutter „gegengekontert“, so dass diese nicht mehr aus der Halterung rutschen kann. Alles zusammen wird dann später mit dem Retention-Modul fest verschraubt.

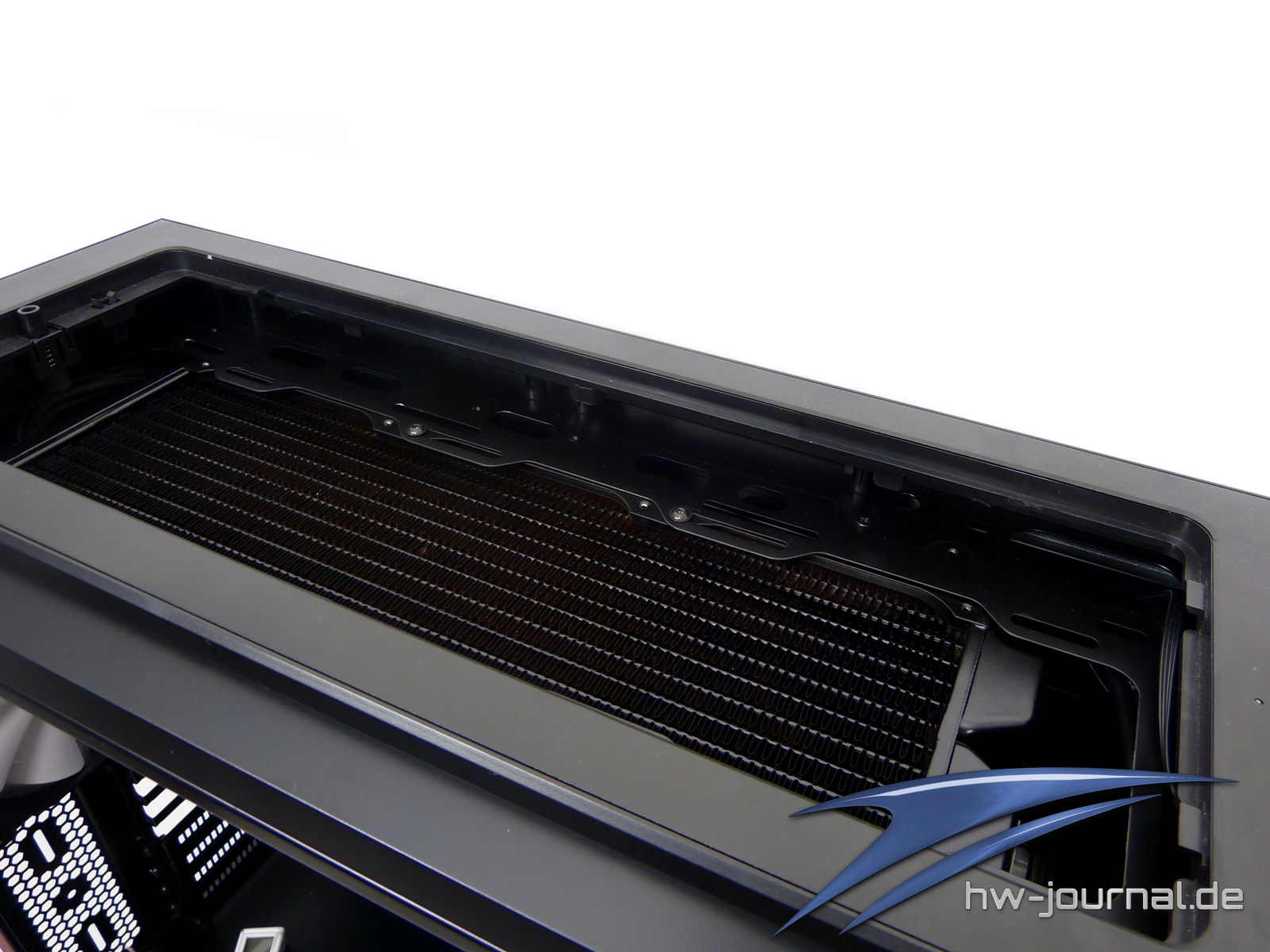

Selbiges wird einfach auf die Rückseite des Mainboards gelegt. Für die Wahl des richtigen Sockels müssen lediglich die kleinen Stifte in die richtige Position geschoben werden, so dass die Lochmaße übereinstimmen. Im nächsten Schritt sollte der Radiator in die richtige Position gebracht bzw. eingebaut werden. Die Lüfter haben wir an dieser Stelle ebenfalls bereits schon vormontiert.

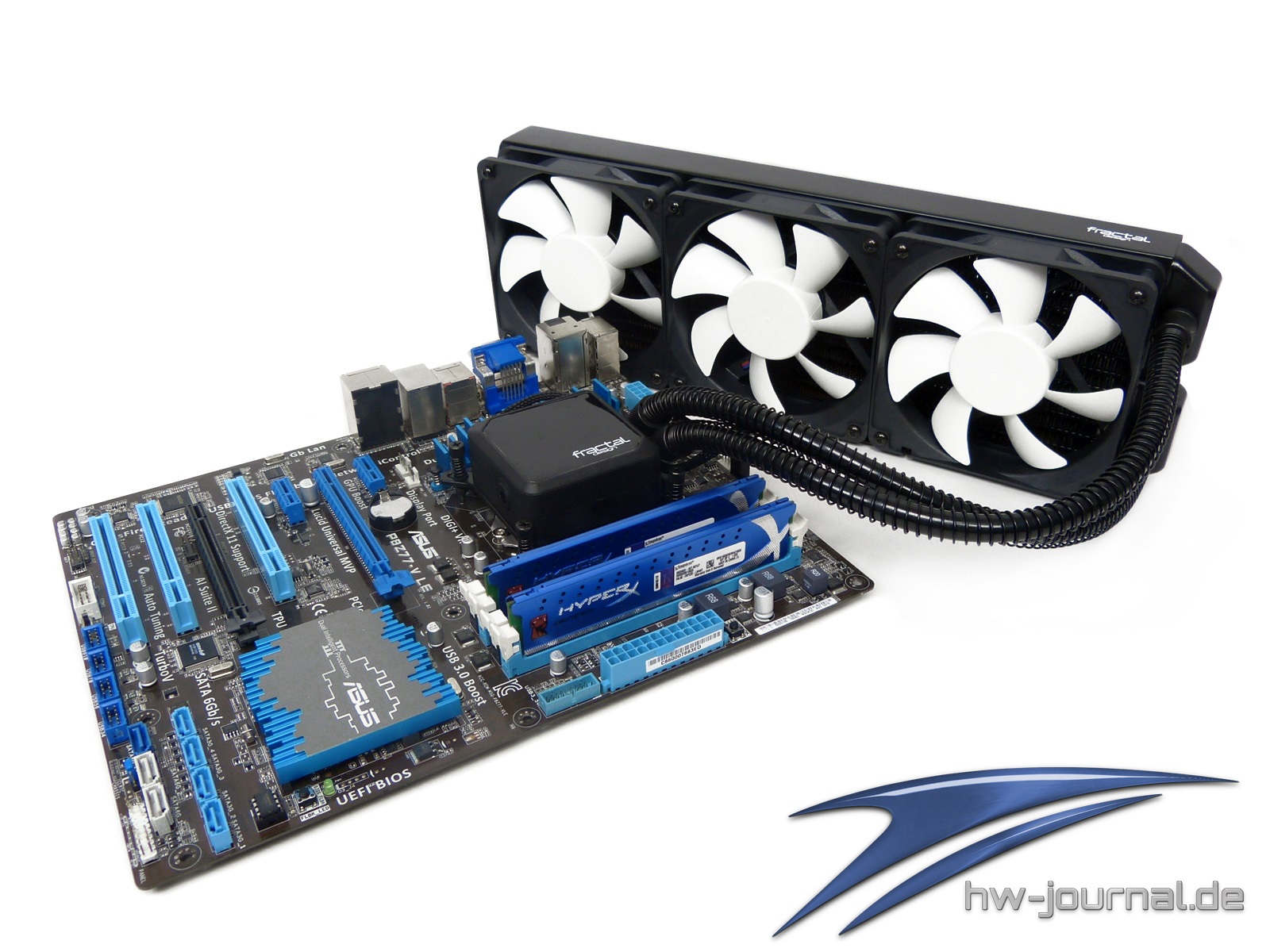

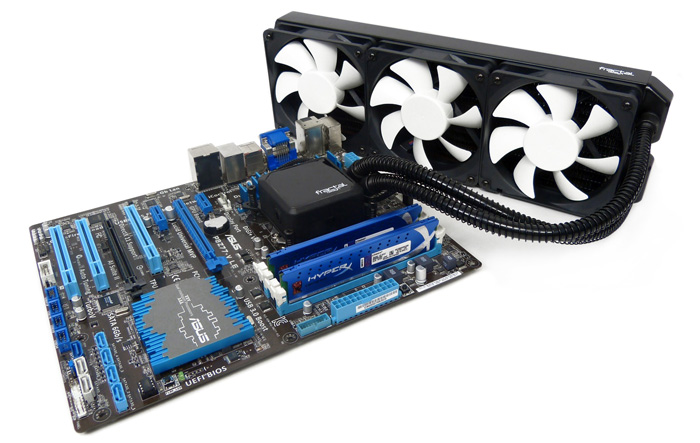

Wie angedeutet, wird dann der Kühlkörper samt Pumpe aufgesetzt und mittels der vier langen Schrauben (handfest!) verschraubt. Ein Schraubendreher ist genau so dringend zu empfehlen, wie die externe Vormontage. Die Pumpe wird dann ganz normal über einen 3-Pin-Stecker am Mainboard mit Strom versorgt. Wer möchte, kann diese auch über einen Adapter auf zum Beispiel 9V heruntergeregelt betreiben.
