Der taiwanesische Halbleiterhersteller TSMC hat mit der Vorstellung des weltweit kleinsten Mikroprozessors, gefertigt im 2-Nanometer-Verfahren, einen neuen technologischen Maßstab gesetzt. Die Massenproduktion soll in der zweiten Jahreshälfte starten und markiert einen entscheidenden Fortschritt in Sachen Energieeffizienz, Rechenleistung und Integrationsdichte.

Im Vergleich zur aktuellen 3-nm-Technologie bietet der 2-nm-Chip bei gleicher Leistungsaufnahme eine um bis zu 15 % höhere Geschwindigkeit oder bei gleichbleibender Rechenleistung eine bis zu 30 % niedrigere Energieaufnahme. Möglich wird dies unter anderem durch eine um rund 15 % gesteigerte Transistordichte, was eine höhere Funktionalität auf gleicher Chipfläche erlaubt

.

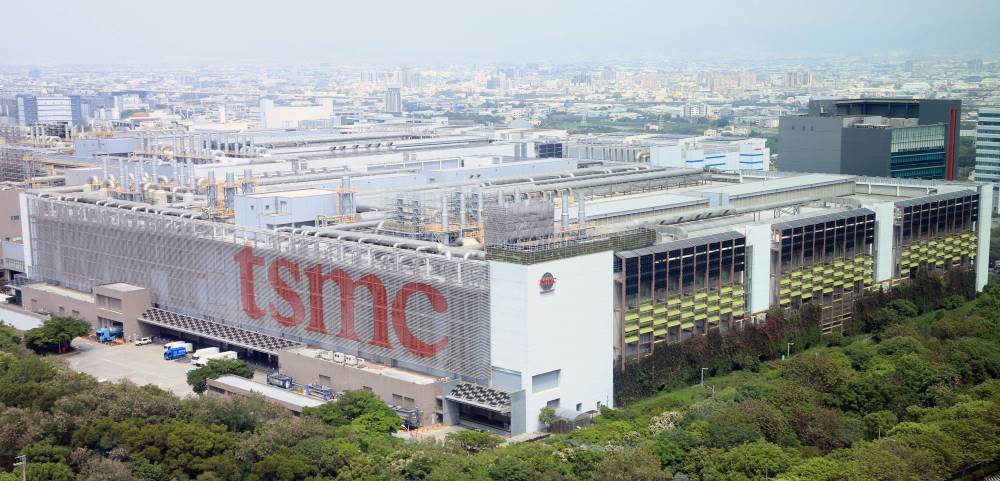

Bildquelle: bmbusinessnews.com

Die technologische Basis bleibt Silizium, das durch gezielte Dotierung mit Fremdatomen wie Bor (p-Typ) oder Phosphor (n-Typ) zu einem sogenannten extrinsischen Halbleiter wird. Diese Dotierung ermöglicht die präzise Steuerung der elektrischen Eigenschaften und ist Grundlage für moderne Transistorarchitekturen wie FinFETs oder Gate-All-Around (GAA). TSMC liefert seine Chips an Branchengrößen wie Apple, Nvidia und Qualcomm. Die Fertigung des 2-nm-Chips erfolgt in einer neuen Fabrik im südtaiwanischen Kaohsiung, womit Taiwan seine strategische Rolle als globales Zentrum der Halbleiterproduktion unterstreicht. Gleichzeitig investiert das Unternehmen auch massiv in internationale Standorte, etwa in den USA. Eine kluge Strategie, die in der Zeit der Rekordzölle sicherlich die Türen zum Weltmarkt geöffnet hält.

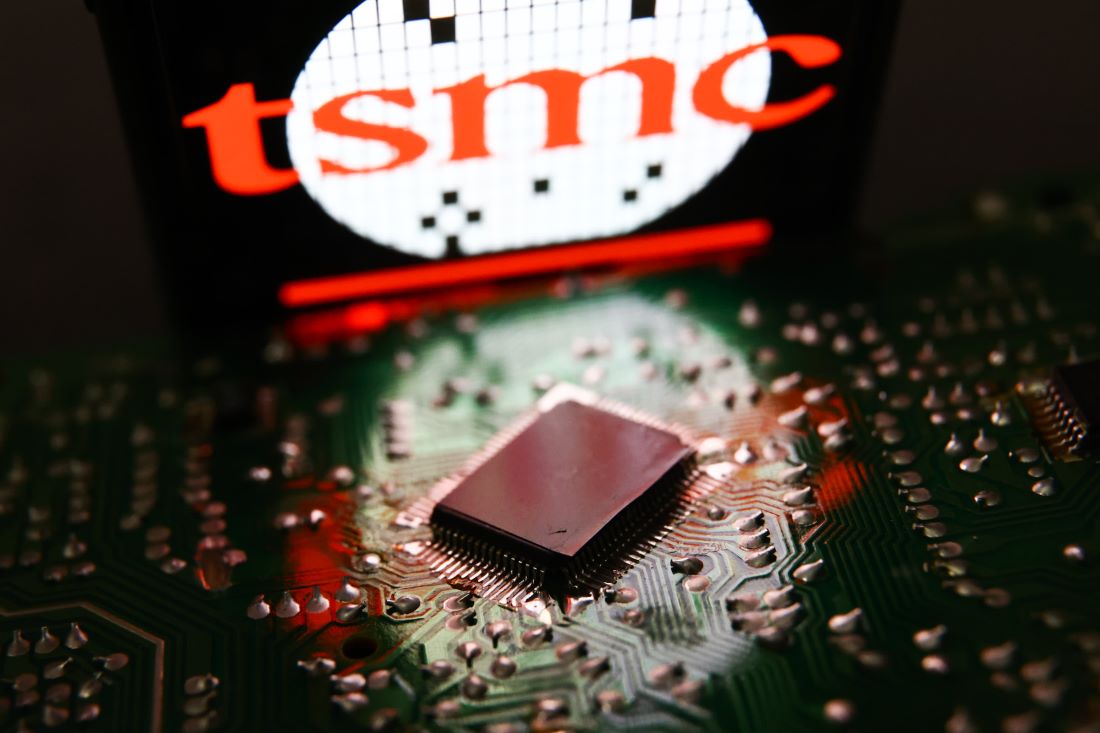

Bildquelle: TSMC

Für Konsumenten bedeuten 2-nm-Chips schnellere und energieeffizientere Endgeräte – von Smartphones über Laptops bis hin zu Wearables. Auch Rechenzentren profitieren durch reduzierte Stromaufnahme und gesteigerte Performance. In Bereichen wie autonomes Fahren, Robotik oder KI könnten die neuen Chips die Grundlage für nächste Innovationssprünge bilden. Allerdings hat die neue Technologie ihren Preis: Die Produktion erfordert hochkomplexe Verfahren wie die extrem-ultraviolette Lithografie (EUV), was die Herstellungskosten erhöht. Auch das Wärmemanagement wird durch die hohe Packungsdichte zunehmend zur Herausforderung, den je mehr man enorme Leistung auf kleinem Raum entfacht, desto höher wird die Temperatur. Hier wird man vermutlich ebenfalls innovative Lösungen benötigen, damit dem Mikrochip die Hitze nicht zu Kopf steigt.

Mit dem 2-nm-Prozess rückt TSMC näher an physikalische Grenzen der Miniaturisierung. Dennoch bleibt das Unternehmen essenzieller Treiber des KI-Zeitalters – und zeigt, dass Moore’s Gesetz zwar an Tempo verliert, aber noch längst nicht am Ende ist. Bei aller Euphorie sollte nun jetzt der Zeitpunkt sein, die kommenden Grenzen zu akzeptieren und nach neuen kreativen Ansätzen für die Zukunft Ausschau zu halten.
